- 基于臺達變頻器的EPS解決方案
- 變頻器的輔助電源、軟啟動電路接觸器都是采用了直流化
- 同步卡的采用保證了輸入輸出相位的相同
1 引言
EPS（Emergency Power Supply）是應急電源的英文字頭縮寫。EPS廣泛應用于工業與民用建筑等發生突然的斷電事故會給正常的生產、生活造成重大的經濟損失的重要供電負荷,是現代建筑安全保障設施的重要組成部分。EPS一般情況是作為消防或生產在緊急情況下使用的后備支援電源。例如在高層建筑、商場、醫院、軌道交通、地下商場等地方人員多、出口少、自然光源有限,一旦出現火災或電網受到破壞的時候,光源消失一片漆黑,同時人多出口少,帶來的后果將不堪設想。同時消防隊伍會因為缺少電源供應而無法施展災害救助工作,如此更加重了災害的程度。可見EPS對現代社會的安全發揮越來越重要的作用，是“城市生命線系統”的守護神。
目前EPS采用的控制方式和控制手段不同，針對EPS所帶的負載可以歸納三種：一是主要用于應急照明和事故照明的EPS；二是除了應急照明、事故照明之外，還有應用于空調、電梯、卷簾門、排氣風機、水泵等混合負載的三相系列EPS；三是直接給電動機供電的變頻系列EPS。本文介紹的是最全面的混合負載三相系列EPS供電。
2 基于臺達變頻器的EPS系統
臺達EPS解決方案主要利用變頻器擔當了消防系統風機水泵卷簾門的逆變交流電機驅動功能。臺達EPS客制化專用變頻器能夠真正的實現共直流母線的連接，從而不僅能夠應用于EPS行業，也可以應用于化纖、玻璃制造行業中。臺達專用變頻器和同步卡配套使用，可以實現輸入輸出相位相同，從而滿足了特殊場合的應用。針對EPS行業電機驅動的特殊性，臺達變頻器主要增加自動轉矩補償、轉矩補償限制、異常再啟動等參數，來滿足特殊行業需求。與變頻器相配套的EPS充電模塊為客戶降低的成本，減少了沉重的變壓器，降低了運輸費用。
2.1 EPS專用機的整體概述
臺達EPS專用機的一個主要特點就是能夠?qū)崿F(xiàn)共直流母線，從而擴展了EPS專用機的應用領域。同時內部的接觸器和軟啟動電路的直流化滿足了EPS專用機的電池直接啟動的需求。臺達EPS專用變頻器通過搭配適當?shù)屯V波器和變壓器，能夠構成可靠性很高的混合性負載專用逆變器。并且保證逆變器的輸出電壓穩定性和波形平滑性。臺達EPS應急電源專用變頻器要滿足EPS行業的絕大部分場合的應用，是EPS廠家首選的一款的專用性變頻器。
2.2 臺達EPS專用機的功能特色
（1）變頻器的輔助電源、軟啟動電路接觸器都是采用了直流化，因此可以完全實現直接直流供電。
（2）超強的硬件和軟件保護功能，保證了變頻器可靠性。
（3）內含多種調制方式，從而能夠適用多種變壓器，從而保證了輸出端電壓波形更接近于正弦波。
（4）臺達EPS專用變頻器有AC380V，AC220V兩種規格，功率范圍從0－220KW，可以滿足客戶的不同場合的需求。
（5）同步卡的采用保證了輸入輸出相位的相同。
2.3 臺達EPS專用變頻器應用設計

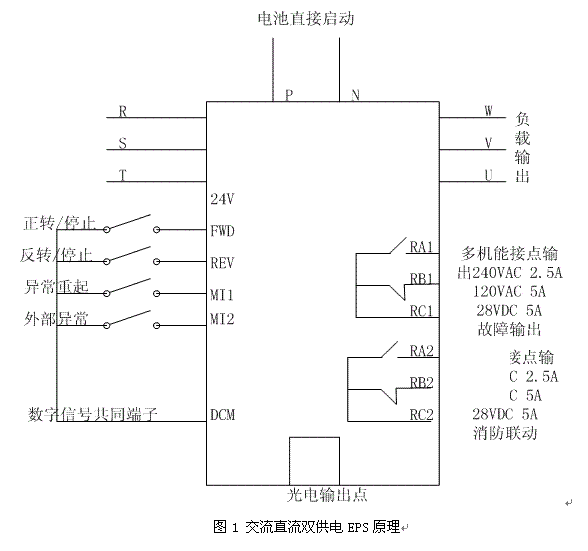

（1）電原理設計。交流直流雙供電EPS原理如圖1所示。直流單供電EPS原理如圖2所示。
[page]
| 端子標號 | 端子功能說明 |
| FWD | 正轉運轉－停止指令 |
| REV | 反轉運轉－停止指令 |
| MI1 | 異常重啟功能 |
| MI2 | 外部異常功能 |
| 24V | 數字控制信號的共同端 |
| DCM |
數字控制信號的共同端 |
| RA | 多功能繼電器輸出接點常開點 |
| RB | 多功能繼電器輸出接點常閉點 |
| RC | 多功能輸出接點共同端 |
| MO1 | 多功能輸出端子（光藕合） |
2.4 臺達EPS變頻器特殊參數參數設計
| 特殊參數 | 具體應用 |
| 取消PHL報警故障 | 滿足了混合負載要求；單相，多相。 |
| 較高的載波頻率 | 載波頻率的提高滿足了系統的噪聲要求；在離線方式下，變頻器工作時間<120min，可以要求載波頻率達到最高 |
| LU電壓準位能軟件設置 | 滿足了電池電壓的波動的需要 |
| LU報警電壓回復準位能軟件設置 |
滿足了故障回復迅速的需要 |
| 輸出電壓在3V（EPS軟件功能) | 國家標準要求EPS空載和滿載情況下，輸出電壓要波動在5V；企業標準是在3V； |
| 啟動時間能夠達到0.01S | 滿足緊急響應的要求；也是應急電源的基本點 |
| 電流限制準位 | 在負載超過變頻器的過流點時，變頻器進行降頻限壓處理，保證電流不超過變頻器的過流點 |
| 功率段多樣化 | 客戶在做過程中可能需要各個功率段的變頻器，而且要求變頻器的廠家一致。 |
|
自動轉矩補償增益 自動轉矩補償限制 |
自動轉差補償增益可以根據負載狀況，自動調整輸出電壓大小，使電機之氣隙磁場維持在額定，以得到最佳運轉狀況。 |
| 異常再激活次數 (不包含oc, ocn,ocd,occ,ov,BB 異常)出廠設定值00 | 當驅動器發生異常（不包含oc, ocn, ocd, occ, ov, BB異常），而異常自動消失時，此參數允許驅動器自動復歸并以異常前之參數設定運轉。 |
| 異常再激活次數自動復歸時間 | 此參數設定異常再激活次數自動復歸時間，若發生異常且再激活成功之后，于設定時間之內沒有任何異常發生，則驅動器會將異常次數紀錄復歸為零。 |
3 結束語
臺達EPS專用變頻器真正的實現了客制化服務，完全根據EPS行業的技術特點而開發，滿足了EPS行業客戶的需求。臺達變頻器以其嚴格品質管理和較高的性價比受到了用戶的好評。通過臺達嚴格的品質管理，優良的性能以及強大的技術支援能力真正實現了客制化服務。
