- 柵-漏極電荷比瑞薩早期的產品約低50%
- 電壓容差范圍廣
- 高性能封裝提升了產品性能
- 服務器、通信設備和工業設備
瑞薩科技公司（以下簡稱瑞薩）宣布推出12款第10代、面向服務器、通信設備和工業設備等應用領域內電源中使用的隔離DC-DC轉換器*1的功率MOSFET產品。新型功率MOSFET在降低開關損耗*2、提高能效的同時，還具有很寬的電壓容差范圍（40V、60V、80V 和 100V）。上述產品將于2009年12月3日起投入批量生產。
這12款新產品采用的第10代制造工藝在早期的、重點實現低導通電阻*2的功率MOSFET（主要用于非隔離DC-DC轉換器）上已經得到了普遍認同。此項工藝在進行了優化后，更能實現比瑞薩先前產品低達50%的柵-漏極電荷（Qgd）*3。而柵-漏極電荷正是在功率MOSFET內實現低開關損耗的一個重要特性。此外，新產品所采用的高性能封裝（瑞薩科技公司封裝編號：LFPAK）還可降低封裝電阻、改善散熱特性、提升產品性能，從而使隔離DC-DC轉換器提高效率、降低能耗。
新型功率MOSFET具有如下特性：
(1)柵-漏極電荷比瑞薩早期的產品約低50%（電壓容差為100V的RJK1056DPB）
為了降低隔離DC-DC轉換器的能耗，需要柵-漏極電荷（Qgd）較低（這是降低開關損耗的一個重要因素）的功率MOSFET。這12款新型功率MOSFET采用瑞薩第10代針對該應用進行了優化的0.18μm 工藝制造而成。例如，電壓容差為100V的RJK1056DPB，其柵-漏極電荷為7.5nC，約為瑞薩早期產品HAT2173H（14.5nC）的一半。
(2)電壓容差范圍廣（40V、60V、80V 和 100V）
隔離 DC-DC 轉換器的輸入和輸出電壓取決于所使用的功率MOSFET的電壓容差。在隔離元件方面，隔離 DC-DC 轉換器由充當輸入端的主電源和充當輸出端的副電源組成。新型功率 MOSFET 系列包含專門用于滿足一次側需求、電壓容差為80V 和100V的產品，以及用于滿足二次側需求、電壓容差為40V和60V的產品。用戶可以選擇最符合其要求的產品。
(3)高性能封裝提升了產品性能
新型功率MOSFET采用瑞薩得到普遍認可的LFPAK（瑞薩科技公司封裝編號）*4高性能封裝。它提供了低封裝電阻和出色的散熱特性，能夠防止元件出現過熱的情況。與傳統的SOP-8或類似的封裝相比，該封裝本身就為產品實現了低損耗。從內部直接連接到導線框上，從而降低了封裝電感，保證了高頻操作的實現。
產品背景資料
近年來，伴隨著計算機的不斷普及、服務器需求的增長、手機和互聯網的推廣、通信設備需求的增加，面向這類設備的電源隔離DC-DC轉換器的需求也在不斷增長。同時，出于對全球變暖和節能需求的考慮，隔離DC-DC轉換器和電源的效率提高也越來越重要。這就要求我們降低用于構建隔離DC-DC轉換器的功率MOSFET內的開關損耗。
為了滿足這種需求，瑞薩生產了低導通電阻MOSFET產品，通過使用槽柵制造工藝和改善封裝等來降低損耗。而這些 MOSFET 可用于各種產品。
新型功率MOSFET利用優化的第10代制造工藝來滿足對損耗更低的隔離DC-DC轉換器的需求。它們將柵-漏極電荷（Qgd）（這是開關損耗的一個關鍵特性）在瑞薩第8代產品的基礎上降低了50%之多。同時，為了滿足各種應用的需求，這些產品提供了4種電壓容差：40V、60V、80V 和 100V。
注釋
1. 隔離DC-DC轉換器：一種主要用于服務器和通信設備內的電源裝置。一般來說，利用設備從內部將交流電（AC）輸入轉化為直流電（DC）參考電壓，然后再將其轉化為個別電路部件專用的DC 電壓。從參考電壓到特定DC電壓的轉換是利用電源內的DC-DC轉換器來完成的。輸入和輸出相互隔離的DC-DC轉換器叫做隔離DC-DC轉換器。
2. 開關損耗和導通電阻：開關損耗是指功率MOSFET在ON和OFF之間切換時發生的功率損耗。導通電阻是指功率MOSFET處于導通狀態時的工作電阻。二者均為確定功率MOSFET性能的主要特性，并且兩者的數值越低則表示其性能越高。然而，實際上開關損耗和導通電阻之間存在著折中，并且一般來說很難同時在這2方面實現高性能。
3. 柵-漏極電荷（Qgd）：它是功率MOSFET的一種特性，表明從OFF切換到ON（或從ON切換到OFF）時柵極充（放）電量。電荷越小，開關時間越短，則開關損耗越低。
4. LFPAK（瑞薩科技公司封裝編號）：LFPAK代表“loss free package”（無損耗封裝）。這種封裝由瑞薩科技公司開發而成，并且在批量生產領域得到了一致認同。在這種封裝中，MOSFET芯片的頂面和底面與線框相連，電流能夠通過它垂直流動。這將封裝電阻降低了一半，從傳統封裝的1m減為現在的0.5m，還可以通過頂面和底面散熱來防止芯片發生過熱的情況。并且，電感也比采用導線的傳統封裝低，從而能夠實現高頻操作。
上述產品名稱、公司名稱或品牌均為其各自所有者的財產。
典型應用
隔離DC-DC轉換器：服務器、通信設備、工業設備等
日本售價 僅供參考

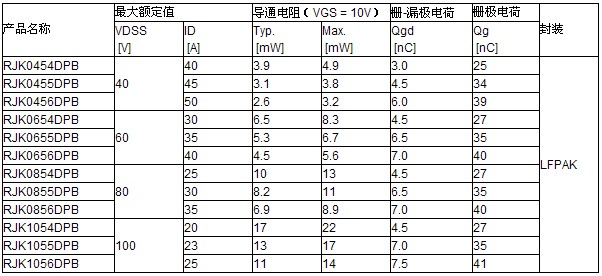

Ta = 25°C
