市場上典型的LED驅動器包括兩類，即線性驅動器和開關驅動器；大概的適用范圍見圖1。如電流大于500mA的大電流應用采用開關穩壓器，因?yàn)榫€性驅動器限于自身結構原因，無法提供這樣大的電流；而在電流低于200mA的低電流應用中，通常采用線性穩壓器或分離穩壓器；而在200至500mA的中等電流應用中，既可以采用線性穩壓器，也可以采用開關穩壓器。
開關穩壓器的能效高，且提供極佳的亮度控制。線性穩壓器結構比較簡單，易于設計，提供穩流及過流保護，且沒有電磁兼容性(EMC)問題。

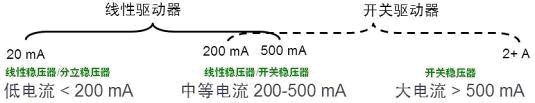

圖1 LED驅動器分類
線性恒流穩壓器
在低電流LED應用中，電阻型驅動器盡管成本較低且結構簡單，但這種驅動器在低電壓條件下，正向電流較低，會導致LED亮度不足，且在負載突降等瞬態條件下，LED可能受損；并且電阻是耗能元件，整個方案的能效較低，見下圖示例。

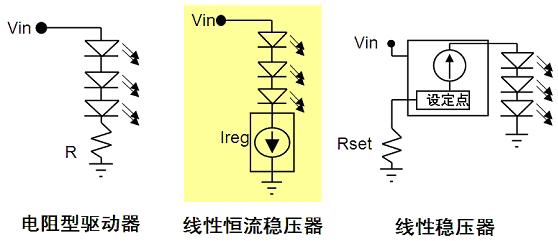

圖2 電阻型與線性驅動器對比
與電阻型驅動器相比，安森美半導體推出的線性恒流穩壓器可以提供穩定電流，在寬電壓范圍下提供恒定亮度，在高輸入電壓時保護LED，使其免于過驅動，在低輸入電壓時提供更高的亮度。而得益于其恒流特性，整個驅動僅需要一個SOT223封裝的線性穩壓器，結構簡單；客戶可以減少或消除源自不同供應商提供的不同LED的編碼成本，使系統總成本更低。線性穩壓器的適合手電，手持應急燈，走廊夜燈等小電流應用。[page]
電感型轉換器
線性穩壓器輸出的弱點是輸出能力有限，且不能升壓使用。電感型轉換器是很好的解決方案，可以實現良好的光亮控制和最佳的總發光效率。選擇合適的電感型轉換器有助提升效率，而實際無論是升壓或是降壓，都取決于應用的電源和LED的配置結構。
智能樓宇中的備用電源一般為直流24V，市電斷電之后仍需要備用照明長時間的工作，省電是備用照明的重點，此時正是電感型轉換器LED驅動器的用武之地。圖3說明了如何利用CAT4201從一個24V電源來驅動5只1W的LED。
LED電流由外部電阻R1來設定。CAT4201降壓LED驅動器利用兩階段開關作業來提供精確的平均電流。在第一階段，位于內部的CAT4201FET開關將SW端連接到地，使電流上升并對電感充電。

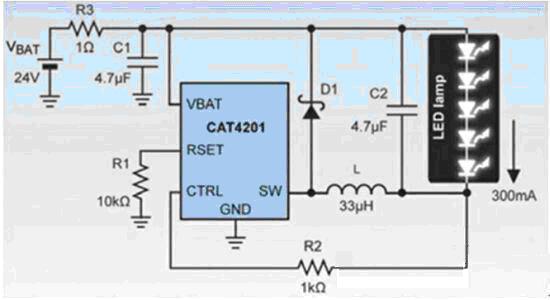

圖3：使用CAT4201驅動5個1W的LED。
電感兩端的電壓基本上等于24V減去LED的壓降。一旦電流達到預定的峰值，內部開關就切斷，而電流則繼續流過蕭特基二極管，直到電感放電為止。當電感的電流降到0時，將重復上述過程，因而電感電流的波形為三角形。本例中，開關頻率約為260kHz。LED兩端的電容C2將LED的電流突波減到最小。采用大電容會將突波減到更小。
本例中的總轉換效率(LED功率除以來自VBAT的功率)可達94%。在調節過程中想要LED電流保持完好，只要VBAT高于LED電壓－總VF+3V。低于該電平時，LED電流將線性降低。
可使用TRIAC調光的LED驅動方案
在日常照明中雖然大功率LED現在還不能大規模取代傳統的白熾燈，但它們?cè)谑覂?nèi)外裝飾、特種照明方面有著越來越廣泛的應用，大功率LED被稱為“綠色光源”，將向大電流(300mA至1.4A)、高效率(60至120流明/瓦)、亮度可調的方向發展。
傳統的TRIAC（雙向晶閘管）調光控制器是用來調節電阻性的負載(例如是白熾燈或鹵素?zé)?，而目前市場上的LED驅動器解決方案，在作TRIAC調光控制的時候，會產生120Hz的閃爍及/或不能實現100:1的對比度。LM3445離線式LED驅動器解決方案，適用于任何使用TRIAC(三端雙向可控硅)壁掛式調光器的LED照明應用，而且能夠提供寬范圍的，穩定的亮度平滑調整，并不會產生閃爍的變化。

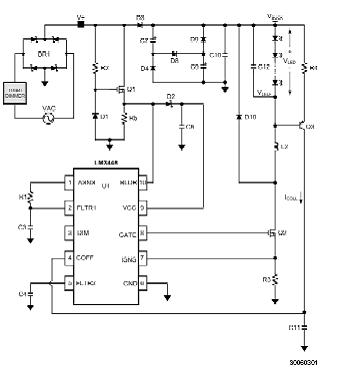

圖4 LM3445驅動電路
LM3445TRIAC調光LED驅動器，應用電壓范圍從80VAC到270VAC，導通角檢測器/譯碼器可以實現寬全范圍的(100:1)調光，內置3000Ω泄流電阻確保TRIAC信號譯碼無誤，正在申請注冊專利的調控架構可確保恒定的紋波電流以延長LED的工作壽命，可調節輸出電流高至1A，可通過主/從操作方式控制多條燈串的亮度。
去LED照明電源社區看看
[page]
LED日光燈驅動方案
大功率LED照明需要的是低電壓、大電流的驅動器件，其發光的強度由流過LED的電流決定，電流過強會引起LED的衰減，電流過弱會影響LED的發光強度，LED的驅動需要提供恒流電源，以保證大功率LED使用時的安全性，并得到理想的發光強度。因此，在LED照明領域，要體現出節能和長壽命的特點，選擇LED驅動IC至關重要，沒有好的驅動IC的匹配，LED照明的優勢無法體現。
下圖是18W日光燈的應用方案。它以獨特的電路結構，采用峰值電流檢測為大功率LED提供恒定的供電電流。另外，PT4107還為使用者提供良好的調光措施（變阻器SW1:5K的可調），并為系統提供了安全可靠的過流、過溫保護，提高了整個系統的可靠性。

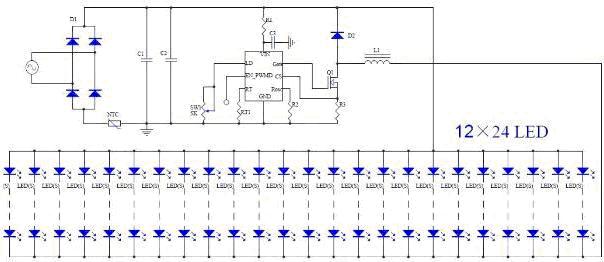

圖5 PT4107驅動線路
本方案整體供電效率可達80％以上，典型為85-88％；可調節毫安級到安培級的輸出應用；低頻可變占空比的數字脈沖調光功能和線性調光功能；多達上百個LED的串/并聯使用；內部集成頻抖功能改善EMI；外部設定LED過溫保護功能。最大的特點是成本控制好，使用較少的元件，達到了高效低成本的驅動要求以滿足民用照明的需要。

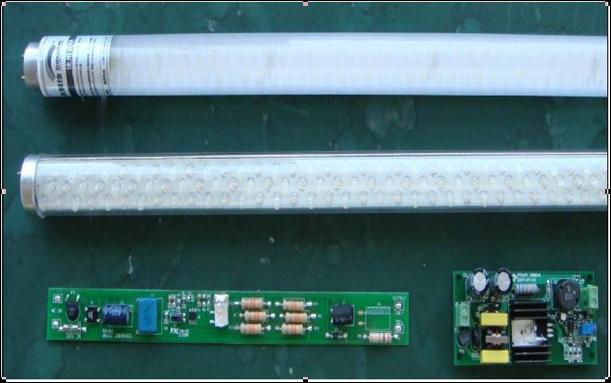

圖6 LED驅動線路板
[page]
LED路燈照明解決方案
對于輸出功率更高一級的照明路燈的應用（一般要大于100W），設計一個高效率的大功率電源并控制好散熱是整個系統的關鍵點。200W電源解決方案是基于FAN6961電壓模式PFC控制器的高功率因數預穩壓器，并基于諧振LLC拓?fù)涞母綦x型DC/DC轉換器構成，輸入電壓范圍可從90VRMS到265VRMB，可產生六路輸出，每路最大輸出功率為0.7A/48V。FAN6961是8引腳邊界模式PFC控制器，能準時調整輸出的DC電壓，從而達到功率因素修正。
該器件的電源電壓高達25V，起動電流低于25uA，工作電流可降低到6mA以下，可以進行零電流檢測和逐個周期限流。FAN6961可用于電子燈鎮流器，AC/DC開關電源轉換器以及適配器和帶ZCS/ZVS的反激電源轉換器。給出了基于FAN6961的帶整流和EMI濾波功能的電路圖。

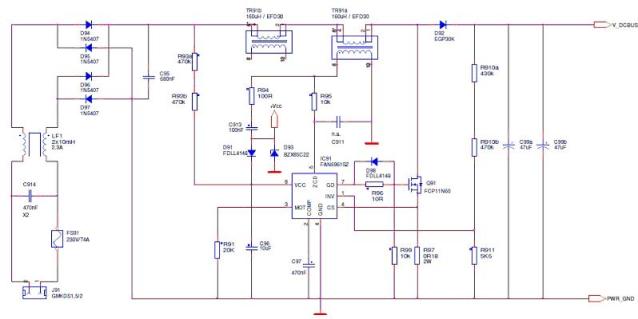

圖7：基于FAN6961的帶整流和EMI濾波功能的電路圖
FSFR2100功率開關也是該方案中的一個重要元件。FSFR2100采用零電壓開關(ZVS)技術，能夠大幅降低MOSFET和整流器的開關損耗。采用這種技術，此開關無需散熱器即可處理高達200W的功率，使用散熱器更可處理高達450W的功率。
FSFR2100還集成了所有必需元件以構建可靠及高效的諧振轉換器，并在高熱效的SiP封裝中集成了一個脈沖頻率調制(PFM)控制器、一個高壓柵極驅動電路和兩個快速恢復MOSFET(FRFET)，以及軟啟動、間歇工作模式和重要的保護功能。
圖8：200WLED照明系統的電源方案原型
該電源方案的主要優勢包括：非常緊湊設計；全負載效率大于94%；待機功耗僅為1.2W；EMI很低；可通過PWM信號調光；只有PFC開關需要加散熱片，整個系統安全可靠能長時間的使用。
