【導讀】農網35 kV變電站的電磁干擾有外干擾和內干擾之分，外干擾包括雷電、短路故障、電暈放電、高壓開關操作、風電感應、臨近強電場感應、高頻載波等，消除、抑制農網35 kV變電站綜合自動化系統電磁干擾按三個重要措施進行：消除或抑制干擾源、切斷電磁耦合途徑、降低裝置本身對電磁干擾的敏感度。
農網35 kV變電站的一次、二次系統是一個不可分割的整體，他們既密切相關又相互影響。變電站綜合自動化系統內部各個子系統都為弱電系統，它們工作的環境是電磁干擾非常嚴重的強電環境，一旦受到這些電磁的干擾，將不能正常工作，會給電力系統的安全、可靠運行帶來嚴重的后果。另一方面，二次設備本身還會發射電磁波污染環境。因此，提高變電站自動化系統的抗電磁干擾能力有著至關重要的實際意義。
農網35 kV變電站的電磁干擾有外干擾和內干擾之分，外干擾包括雷電、短路故障、電暈放電、高壓開關操作、風電感應、臨近強電場感應、高頻載波等，一般外部干擾源是變電站綜合自動化系統外部產生的，無法消除。內部干擾是由自動化系統內部結構、元件布置和生產工藝決定。但是，外部干擾往往是通過一、二次接線串入自動化系統內部，因此，可以通過屏蔽措施、減少?gòu)?qiáng)電路的感應耦合兩個方面抑制干擾。
消除、抑制農網35 kV變電站綜合自動化系統電磁干擾按三個重要措施進行：消除或抑制干擾源、切斷電磁耦合途徑、降低裝置本身對電磁干擾的敏感度。

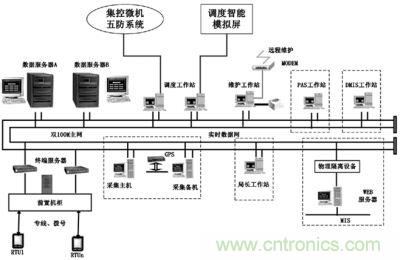

圖題：農用變電站
技術隔離措施
模擬量的隔離
農網35 kV變電站的微機保護裝置、微機監控裝置以及其他自動化裝置所采集的模擬量，大多來自電壓互感器和電流互感器。電壓互感器和電流互感器均處于強電回路中，不能直接輸入到綜合自動化系統中，必須經過設置在自動化系統中各種交流回路的隔離變壓器。這些隔離變壓器一次、二次中間必須有隔離層、屏蔽層，而且屏蔽層必須安全接地，這樣可起到電場屏蔽作用，防止高頻信號通過分布電容進入自動化系統的響應部件。
開關量輸入、輸出的隔離
農網35 kV變電站綜合自動化系統開關量的輸入，主要是斷路器、隔離開關的輔助接點等。開關量的輸出大多也是對斷路器、隔離開關的控制。這些斷路器和隔離開關都處于強電回路中，假如與自動化系統直接連接，必然引起很強的電流干擾，所以要通過光電隔離和繼電器隔離。開關量輸入回路前及信號變換部分因考慮采用濾波，開關量輸入信號送給CPU之前，必須進行隔離處理，可采用光電隔離，而且兩級光電隔離的效果會比較好。在開關量的輸入板的出口處和CPU板的入口處各設置一級光電隔離，開關量輸出回路也應在前端采取光電隔離措施，可通過光耦合或繼電器進行隔離，而且兩級隔離效果最好，在開關量的輸出板的入口和CPU板的出口處各設一級隔離。
其他隔離措施
二次回路布線時，應考慮隔離，減少互感耦合，避免干擾由互感耦合侵入。強、弱信號電纜的隔離，強、弱信號不應使用一根電纜，信號電纜應盡量避開電力電纜，盡量增大與電力電纜的距離，并盡量減少平行長度。二次布線時，應盡量避免個別回路的相互感應。印刷電路板上的布線要注意避免互感。
設備接地
接地是變電站一、二次設備安全措施之一，也是電磁兼容的重要措施，并且是變電站綜合自動化系統抑制干擾的主要措施。
一次系統接地
一次系統接地是以防雷、保證安全為主要目的，但它對二次系統的電磁兼容有重要的影響。如果接地合適，可以減少開關場內的瞬間電位升高，這對二次設備兼容很有好處。處理一次系統接地，應注意對于引入瞬變大電流的地方映射多根接地線并加密接地網，以降低瞬變電流引起的地電位升高和接地網各電位差。
二次系統接地
二次系統接地分為保護接地和工作接地兩大類。
保護接地：保護接地主要是為了避免工作人員因設備絕緣損壞或絕緣降低時，遭受電擊危險和保證設備安全。保護接地是將設備的外殼接地，以防電擊或靜電放電。保護接地的接地網，通常是一次系統的接地網，接地線應盡量短和可靠，以降低可能出現的瞬變過電壓。
工作接地：工作接地是為了給設備或微機控制系統或保護裝置一個電位基準，保證其可靠運行，防止地環流引起干擾。接地線還可以作為各級電路之間信號傳輸?shù)姆祷赝ǖ馈?br /> 農網35 kV變電站綜合自動系統的工作接地，如模擬地、信號地、屏蔽地等。
濾波
濾波是抑制自動化系統模擬量輸入傳導干擾的主要手段，模擬量輸入通道受到的干擾有差模干擾和共模干擾兩種。對于串入信號回路的差模干擾，采取濾波的方法可以有效的濾除。因此，各模擬量輸入回路都需要先經過一個濾波器，以防止頻率混迭。濾波器能很好地吸收差模浪涌。
如差模干擾信號Unm頻率比被測信號Us頻率高，則采用低通濾波器來抑制高頻差模干擾；如果Unm頻率比被測信號Us頻率低，則采用高通濾波器；如果Unm頻率落在被測信號Us頻率的兩側，則采用帶通濾波器。
對抗電磁干擾濾波器的要求：在阻帶范圍內，要具有足夠高的衰減量，將傳導干擾電平降低到規定范圍內；對傳輸?shù)挠杏眯盘?hào)的損耗，應降低到最低程度；電源濾波器對電源工作電流的損耗應降低到最低程度。
濾波器的種類及作用如下。
電容濾波器：最簡單的低通濾波器有旁路電容器，利用電容器頻率特性，使高頻串模干擾旁路掉。變電站綜合自動化系統的交流輸出回路中，小電壓互感器和小電流互感器的輸入端子上和印刷電路板上常用這種電容濾波器。
電感濾波器：電感濾波器常稱為扼流圈，按其作用分為差模扼流圈和共模扼流圈兩種。差模扼流圈串接在電路中，用于遏制高頻噪聲。共模扼流圈有兩個線圈，當出現共模噪聲時，兩個線圈產生的磁通方向相同，通過耦合使電感加倍，起到很強的抑制作用。
R、C濾波器：R、C濾波器是通常采用的濾波器。在交流采樣的小電流互感器和小電壓互感器的二次側采用R、C濾波器，可以濾去高頻干擾信號。
微機電源的抗干擾
變電站綜合自動化微機電源回路是電磁干擾最容易進入的通道，所以在電磁兼容的標準中，對同一試驗的等級，電源回路的試驗電壓比其他回路高一倍。例如采用3級試驗等級的EFT試驗，電源回路的試驗電壓為2 kV，其他回路為1 kV。由于這個原因，所以電源回路采用比其他回路的抗電磁干擾措施，對微機電源的抗電磁干擾實踐中采取以下措施都是很有效的。在電源的輸入側安裝電源濾波器，可以濾去交流電源輸入的高頻干擾和高次諧波。在加裝濾波器時，有兩個問題需要注意：一是選擇合適類型的濾波器，不同的電源選擇的濾波器也是不同的，如線型穩壓電源濾波器、開關電源濾波器等；二是必須在電源進線的最前端放置濾波器，使濾波器之前的進線盡可能短，以盡量避免電磁干擾通過這段進線竄入裝置內部，對電路的其它部分產生影響。在可能的情況下，可考慮將濾波器直接安裝在機箱上，讓濾波器的金屬外殼與機箱的金屬外殼緊密接觸；在電源的輸入側安裝隔離變壓器，由隔離變壓器的輸入端直接向微機供電；通過UPS電源向微機系統供電，可有效的抑制電網低頻正常狀態下的干擾。
由上可見，在農網35 kV變電站綜合自動化系統中，消除電磁干擾才能保證系統整體、局部的正常工作。因此，提高35 kV變電站自動化系統的抗電磁干擾能力，對保證二次設備和農網的安全穩定運行有著深遠的意義。
