引言：先進處理器的供電新范式
隨著工業4.0、自動駕駛、云計算等技術的飛速發展，其核心動力——系統級芯片（SoC）、FPGA和高端微處理器的集成度與算力持續攀升。這直接導致了供電需求的演變：電壓降至0.8V至1.1V，而單路電流需求卻可輕松突破30A。在為這些核心芯片提供動力的工業、汽車、服務器及通信設備中，電源設計已成為系統穩定與能效的關鍵瓶頸。
傳統的電源方案已難以為繼。新一代電源解決方案必須同時滿足四大核心訴求：大電流輸出能力、極高的轉換效率、優異的抗電磁干擾（EMI）性能，以及集成數字管理功能（如PMBus）以實現遙測與智能控制。本文將基于一款具代表性的40A雙相數字降壓穩壓器，深入探討在實際設計中，如何通過優化PCB布局和輸入電容配置，顯著提升效率與穩定性。
效率為何成為首要技術指標？
我們以一個典型的應用場景進行測算：輸入電壓12V，需輸出1V/30A為先進SoC內核供電。若電源轉換效率為80%，那么總損耗功率高達7.5W。這些損耗最終以熱量的形式積聚，急劇抬升電源IC及其周邊元件（尤其是功率電感）的溫度。
在數據中心等環境溫度本身就可達40-50℃的應用中，額外的7.5W損耗會使器件結溫快速逼近其典型的熱關斷閾值（150℃）。因此，對于這類負載點應用，每提升1%的效率，都意味著系統熱管理的巨大改善和可靠性的顯著增強。
實戰優化一：精雕細琢的SW節點PCB走線布局
PCB布局是影響開關電源效率的“隱形殺手”，尤其是在大電流路徑上。在早期的一款雙相器件演示板設計中，為了追求最優的EMI性能，將兩相的電感采用了相對放置。雖然EMI表現良好，但代價是開關節點的PCB走線過長。
問題分析： 開關節點承載著高頻、大幅值的脈沖電壓與電流。過長的走線會引入可觀的寄生電阻。根據焦耳定律 P=I2R，導通損耗與電流的平方成正比。在20A至30A的大電流下，即便是毫歐級別的電阻也會產生瓦級的額外損耗。
優化措施與數據對比：
通過對PCB進行優化，將其中一相的電感旋轉90°并靠近IC放置，成功將SW節點走線長度從原先的約1.5cm縮短至0.3cm。經計算，走線直流電阻從1.01mΩ降至約0.42mΩ。
實測結果：
熱成像對比： 優化前，在20A負載下，SW節點走線區域溫升顯著，幾乎與IC本體相當。優化后，該區域溫升明顯下降。
效率提升： 在12V轉0.6V，20A和30A負載條件下，效率分別提升了約0.4%和1.0%。在滿負載30A時，效率提升達1.5%，這意味著損耗降低了約0.53W。
結論： 在空間允許的前提下，應優先縮短大電流開關回路（特別是SW節點和GND）的走線長度與面積，這是實現高效率設計最直接有效的手段之一。
實戰優化二：科學配置輸入電容，抑制振鈴與損耗
輸入電容的設計常被經驗主義所誤導，但其對效率和穩定性的影響至關重要。輸入電容網絡是一個由不同電容構成的協同系統：
大容量電解電容： 用于應對熱插拔浪涌電流。
大容量陶瓷電容： 通常為1206或1210封裝，用于平滑輸入電流紋波。
小容量高頻陶瓷電容： 如0402或0201封裝，用于濾除高頻噪聲。
封裝內電容： 如Silent Switcher 2架構，將匹配的電容集成于封裝內部，極大優化高頻環路和EMI。
問題分析： 若總輸入電容不足或布局不當，在上管MOSFET導通的瞬間，巨大的瞬態電流會從輸入電容抽取電荷，導致輸入電壓發生跌落和振鈴。這與PCB走線及封裝的寄生電感形成LC諧振電路，不僅產生開關噪聲，還會增加開關器件的應力與開關損耗，嚴重時甚至引發系統不穩定。
優化驗證：

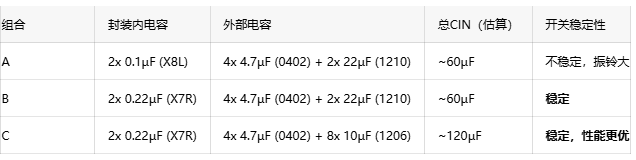

我們通過實驗對比了不同輸入電容組合（見表1）對性能的影響。
關鍵發現：
穩定性提升： 僅將封裝內電容從0.1μF更換為0.22μF（組合A->B），即使總電容值變化不大，也足以顯著抑制SW節點振鈴，使系統恢復穩定。
效率提升： 對比組合B和C，在負載電流為15A時，增加外部輸入電容使效率提升了約1.4%，對應損耗降低0.3W。這是因為更大的電容有效抑制了輸入電壓的跌落，降低了開關損耗。
電容選型注意事項：
直流偏壓效應： 陶瓷電容的實際容值會隨其兩端直流電壓的升高而急劇下降。例如，一個額定值22μF的1206電容在12V直流偏壓下，實際容量可能僅剩不足10μF。而1210封裝的電容降額特性通常優于1206。因此，對于12V輸入，優先選用1210或更大尺寸的陶瓷電容。
溫度特性： 注意介電材料，如X7R電容的最高工作溫度為125℃，而X8L為150℃。在高溫環境應用中，需確保電容在系統最高環境溫度下仍能正常工作。
仿真輔助設計：
使用SIMPLIS等仿真工具可以提前預判輸入電容配置的影響。通過建立包含寄生電感的降壓電路模型，可以清晰地觀察到，當輸入電容值翻倍后，SW節點的電壓振鈴幅度和輸入電壓的跌落得到明顯改善，為硬件設計提供了有力的理論依據。
總結
面向先進處理器的低壓大電流電源設計是一項復雜的系統工程。本文通過具體的測試數據與熱成像分析，揭示了優化SW節點PCB走線和科學配置輸入電容對提升效率與穩定性的決定性作用。在追求更高功率密度的今天，工程師需要跳出傳統經驗，從器件物理特性、布局寄生參數到系統熱管理進行全鏈路精細化設計，方能打造出滿足未來算力需求的強大“能源心臟”。
