【導讀】如果可以簡化減小穩壓器尺寸的工序就好了，但在大多數情況下，可用的電路板空間總是不夠容納所有的部件，有限的空間需要承載更多的特性和功能。
高集成度和摩爾定律在減小設備尺寸方面非常有效，但對于直流（DC/DC）轉換器卻效果不大，因為功率轉換器往往要占用30％到50％的系統空間。那么，怎樣才能突破這一瓶頸呢？
提高工作頻率無疑是一個顯然的方案。大多數負載點穩壓器均為采用降壓拓?fù)浣Y(jié)構的開關轉換器。提高開關頻率可以降低滿足穩壓器設計規格所需的電感和電容。鑒于電感器和電容器通常占用大部分的DC/DC轉換器空間，如圖1（a）所示，這樣做可能非常有效。但事實上卻并非那么簡單。那么，究竟是為什么呢？

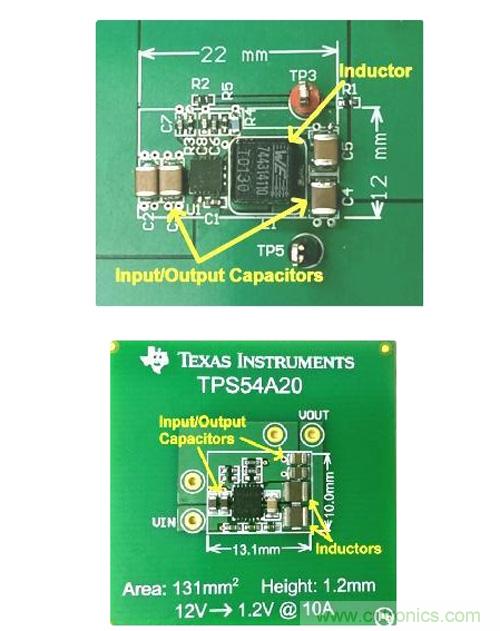

圖1：500kHz時12VIN，10AOUT降壓轉換器和每相2MHz時串聯電容器的尺寸對比
盲目提高頻率會增加功耗。開關頻率與損耗呈正比，每次開關電源時，都會產生能耗。其中，轉換效率下降和散熱可能是主要問題。如今，大多數轉換器的頻率都限于數百千赫的范圍內。而頻率高于1MHz的轉換器通常都是典型的低電壓（5V及以下）和低電流（小于1A）類型。
是時候在降壓的范疇之外尋找其他解決方案了。幾十年來，降壓轉換器一直是業界的主選方案，但同時它也存在基礎性的缺陷?，F(xiàn)在，我們推出了一種新型DC/DC轉換器拓?fù)浣Y(jié)構，其為高電壓轉換比負載點的應用進行了優化。該串聯電容器降壓轉換器在不影響效率的情況下，可實現數兆赫的操作頻率。如圖1（b）所示，整體解決方案的尺寸進行了大幅縮小。基于TPS54A20的串聯電容器降壓轉換器與圖1（a）中的降壓轉換器具有相同的輸入和輸出條件時，尺寸卻比后者小8倍。即1,270 mm3 vs 157 mm3。

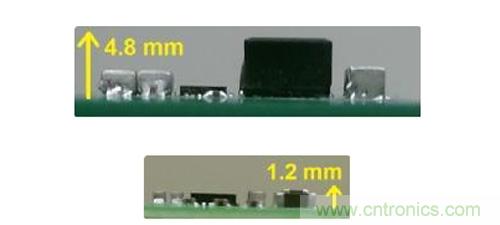

圖2：500kHz時12 VIN，10 AOUT降壓變換器和每相2MHz時串聯電容器的高度對比
穩壓器尺寸的減小為我們提供了更多的機會。對比圖2中所示的高度剖面圖我們可以看到，常規降壓變換器的高度為4.8毫米，然而對于背面部件而言，這一高度遠超很多系統的高度限制。串聯電容降壓轉換器（1.2毫米高）的低斷面可以讓您將穩壓器置于電路板背面，這樣便可以釋放寶貴的頂側基板面。之前將整個10A轉換器置于其背面在之前不太現實，因為無源部件體積過大， 但如今有了TPS54A20，一切便成了可能。
