【導讀】化工精細生產（如涂料、試劑）對反應釜全流程監控要求嚴苛。現狀痛點如下：設備異構與協議壁壘：老舊S7-200 PLC（PPI/RS-485串口）抗干擾強但無以太網，新型S7-1500 PLC（Profinet/TCP）支持集中管控，兩者協議不通形成數據孤島；改造風險高：現有進口西門子觸摸屏（TP1200 Comfort）已通過PPI連接S7-200實現本地監控，直接改造易中斷通訊，威脅24小時連續生產安全；成本與需求矛盾：整體替換成本高昂，不符降本增效原則；協議差異成為智能化升級與安全追溯體系搭建的核心阻礙。
項目概況
某大型精細化工企業原料反應車間，1臺西門子S7-200 PLC（無網口，僅PPI 9針DP口）負責反應釜的溫度、壓力參數采集及攪拌、進料設備啟?？刂疲淹ㄟ^PPI口連接西門子6AV2124-0MC01-0AX0進口觸摸屏實現本地操作監控。為搭建全車間集中管控與安全生產追溯體系，需將S7-200采集的生產數據實時上傳至S7-1500 PLC，支撐MES系統數據分析與生產調度，要求通訊延遲≤10ms、不影響觸摸屏正常使用，且適配車間腐蝕、強電磁干擾環境。最終選用遠創智控PPI-ETH-YC01 Plus直通型以太網模塊，實現雙向通訊，是化工行業反應釜生產線老舊PLC升級的經典應用，契合精細化工生產智能化、安全化升級需求。
選型與部署方案
1 選型依據
核心選型標準：支持PPI與以太網雙向協議轉換，兼容S7-200/1500 PLC，適配西門子進口觸摸屏，工業級品質（耐腐蝕、抗強干擾），配置便捷，契合化工生產連續性、安全性需求。遠創智控PPI-ETH-YC01 Plus直通型內置專用PPI協議解析芯片，其DSUB9針母口可直接連接西門子觸摸屏，實現PPI與TCP/IP雙向轉換，支持S7-1500 PUT/GET指令，替代西門子CP243-1功能，支持觸摸屏與PLC并行通訊，不占用PLC編程口，投入成本僅為設備整體替換的1/10，無需停產改造，適配化工車間高效安全生產需求。
2 部署方案
1. 硬件連接：模塊PPI 9針母口對接S7-200 DP口，直接連接西門子6AV2124-0MC01-0AX0觸摸屏，以太網口通過工業網線連接S7-1500以太網口，閉環通訊互不干擾；2. 位置部署：安裝于S7-200旁防爆控制柜，做好防腐蝕處理，減少信號損耗，適配車間腐蝕、強電磁干擾環境；3. 軟件調試：通過遠創智控專用配置工具設置IP與S7-1500同網段，配置PPI波特率（9.6Kbps~187.5Kbps自適應），1天內完成調試，不中斷生產。

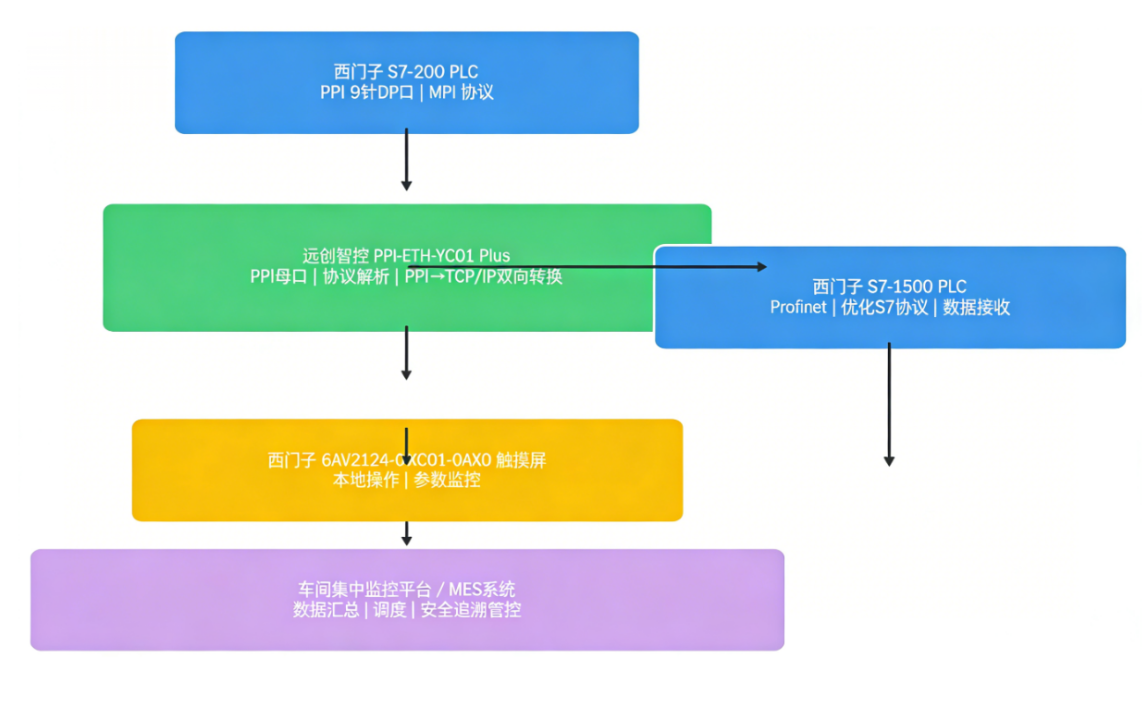

3 可視化結構拓撲圖
技術架構與硬件配置
1 技術架構設計
采用“底層現場設備-中間協議轉換-上層集中管控”三層架構，貼合化工行業智能化、安全化管控需求：底層為S7-200 PLC與西門子進口觸摸屏，負責現場生產控制與本地操作；中間層為遠創智控PPI-ETH-YC01 Plus模塊，作為核心樞紐，完成PPI與TCP/IP雙向透明轉換，支持多主站并行通訊，保障數據實時傳輸，助力安全生產追溯；上層為S7-1500 PLC與監控平臺，實現全車間生產數據統籌，契合化工企業高效管控、降本增效、安全追溯需求。
2 硬件配置
1. 西門子S7-200 PLC（帶PPI 9針DP口）1臺；2. 西門子S7-1500 PLC（CPU 1511C，Profinet接口）1臺；3. 遠創智控PPI-ETH-YC01 Plus直通型模塊1臺；4. 西門子進口觸摸屏（6AV2124-0MC01-0AX0）1臺；5. 工業網線、PPI通訊線若干；6. 防爆防腐蝕工業控制柜1臺（含開關電源、接線端子，適配車間腐蝕環境）。
網關功能與產品優勢
1 核心功能
內置工業級TCP/IP協議棧，支持PPI與以太網雙向轉換，實現S7-200與S7-1500數據雙向傳輸，保障化工反應參數精準同步與安全追溯；支持STEP7、WinCC等上位機，最多連接32臺，適配車間多設備管控；作為Modbus從站，支持西門子觸摸屏訪問，無需額外編程；10/100M自適應以太網口，通訊延遲≤10ms，支持遠程運維，無需外接電源，直接安裝于PLC通訊口，安裝便捷，適配化工車間腐蝕、強干擾環境。
2 產品優勢（核心亮點）
1. 協議解析強：專用芯片穿透西門子PPI專有協議，兼容S7-1500優化S7協議，完美適配西門子進口觸摸屏，破解化工車間新舊設備通訊壁壘，助力安全追溯；2. 直通型優勢：九針母口直接對接西門子觸摸屏，不占用PLC編程口，支持多主站并行通訊，零中斷改造，保障化工生產連續性與安全性；3. 工業級品質：寬溫-40℃~85℃，抗強電磁干擾，IP30防護+防腐蝕設計，適配化工車間腐蝕、強干擾惡劣環境；4. 便捷高效：可視化配置，無需復雜編程，1天完成調試，不影響生產進度，契合化工生產不間斷需求；5. 高性價比：成本僅為設備替換的1/10，低成本實現老舊設備升級，契合化工企業降本增效、安全升級需求。
經典應用案例
某大型精細化工企業6條原料反應釜生產線，均配備S7-200 PLC（僅PPI接口）及西門子6AV2124-0MC01-0AX0進口觸摸屏，需接入S7-1500搭建集中管控與安全追溯體系，且不中斷生產。采用6套遠創智控PPI-ETH-YC01 Plus直通型模塊部署，實現雙向通訊，運行至今無故障，成功搭建集中管控與追溯平臺，生產效率提升28%，人工統計成本降低25%，滿足化工生產安全合規追溯要求，成為化工行業老舊PLC升級的經典應用。
應用效果與方案價值

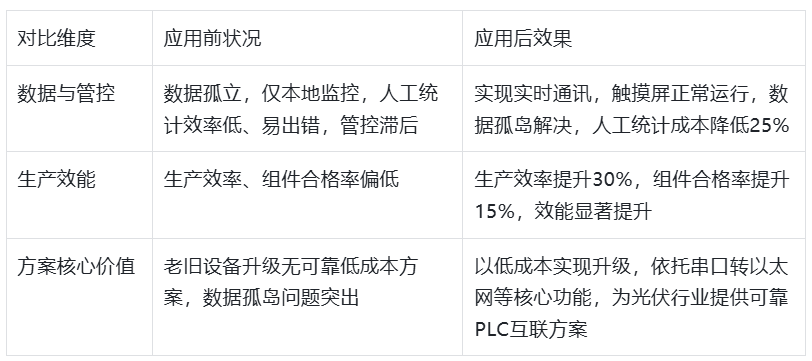

網關未來發展趨勢
結合化工行業智能化、安全化升級趨勢，工業以太網網關呈現五大方向：1. AI集成，結合西門子工業基礎模型，實現故障提前預警，保障化工生產安全穩定；2. 多協議融合，適配化工車間多品牌設備，提升場景適配性；3. 5G+TSN融合，拓展無線部署，適配化工車間防爆布線需求，規避線路腐蝕風險；4. 零信任安全，強化數據加密，保障化工生產追溯數據安全（契合工控安全發展趨勢）；5. 綠色節能，適配化工行業低碳生產需求。遠創智控將持續迭代產品，貼合化工行業高效、安全管控需求。
本項目成功驗證了采用遠創智控PPI-ETH-YC01 Plus直通型模塊解決化工行業新舊PLC協議異構難題的可行性與卓越價值。該方案不僅完美實現了S7-200（PPI）與S7-1500（Profinet/TCP）之間的毫秒級雙向數據透傳，滿足了≤10ms的低延遲要求，更關鍵的是，其獨特的“直通型”設計在保留原有西門子觸摸屏正常運行的前提下，實現了零中斷、非侵入式的平滑升級，徹底規避了化工連續生產中的停機風險。實測數據顯示，該部署使生產效率提升28%，人工統計成本降低25%，并成功搭建起符合安全合規要求的生產追溯體系。相較于整體替換設備，該方案以僅1/10的成本實現了同等甚至更優的管控效果，充分契合了化工企業“降本增效”與“本質安全”的雙重需求。
