【導讀】在電子電路中使用著形形色色的電子元件和器件，其中電阻器約占元器件總數的40%以上。電阻器的品種很多，結構、尺寸和規格也不一樣。本文主要介紹電阻器的分類、阻值辨別、使用常識等基礎知識。

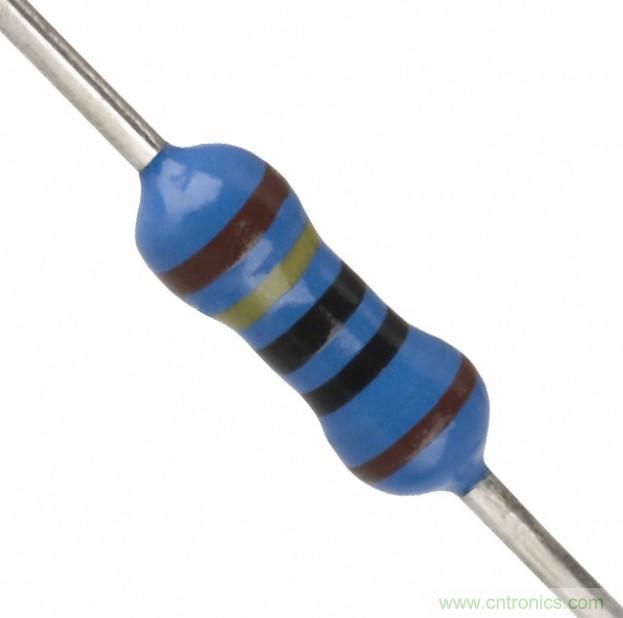

在電子電路中使用著形形色色的電子元件和器件，其中電阻器約占元器件總數的40%以上。電阻器的品種很多，結構、尺寸和規格也不一樣。
常用的電阻器有哪幾種
按照電阻體的材料和結構特征，可分為線繞電阻器和非線繞電阻器兩大類。線繞電阻器是用高電阻的合金線（如鎳鉻絲、康銅絲、錳銅絲等）纏繞在絕緣基棒上制成的，它主要用在大功率場合。非線繞電阻器又可分為實芯型電阻器和膜式電阻器兩類。最常用的是膜式電阻器，主要是碳膜電阻器和金屬膜電阻器，它們結構和性能是：
1、RT型碳膜電阻器 這種電阻器的制造方法，是用一根次瓷棒或瓷管放在高溫爐中，在真空狀態下通入碳氫化合物的蒸氣，加熱后分解出碳，沉積在瓷棒的表面上，形成一層很薄的碳膜，然后裝上引出線，表面再涂上一層保護漆。碳膜電阻器的特點是體積小、重量戲、穩定性較高，陰值范圍很寬（1歐姆至幾兆歐），價格便宜，是目前用量最大的一種電阻器。
2、RJ型金屬膜電阻器這種電阻器是采和真空蒸發法，徑瓷管上蒸發一層很薄的金屬膜制所的。阻值物大小主要凡金屬膜的材料（即合金粉）決定。合金粉有高阻、中阻、低阻三種。配制合金粉的原料有鎳、鉻、鐵、銅等。金屬膜的電氣性能比碳膜電阻更了，體積比碳膜電阻?。ㄔ谕瑯宇~定功率下，體積約為膜電阻的二分之一），耐熱性好（最高溫度可達+155(C，精度高（誤差可小于(0(1%），工作穩定。缺點是價格較高。
電阻器的主要參數選用電阻器時主要考慮電阻值、容許誤差和額定功率參數。
1、標稱阻值 使用電阻器，首先要考慮的就是它的阻值。為了適應各種不同的需要，國家規定了一系列的阻值作為產品的標準，稱為標稱阻值。我國電阻器的標稱阻值系列列于下表。表中給出的基數，可以乘以10、100、1000……。3(9這個基數，可以是3(9歐，也可以是39歐、390歐、3(9千歐、3(9兆歐等。
I級（( 5%） 1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、 3.9、 4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1
Ⅱ級（(10%）11.11.21.51.82.22.73.33.94.75.66.88.2
Ⅲ級（(20%）11.52.23.34.76.8
電阻器的阻值和容許誤差，有的產品直接用數值表示，有的用色環表示:
(1)顏色和數字的對應關系：
注意：金、銀在第四環出現時，它們代表誤差，金代表 5 ％，銀代表 10 ％；而在第三環出現時，金代表 0.1 ，銀代表 0.01 。請看下例。
(2)“四色環”讀數規則：
第一， 二環表示兩位有效數字，第三環表示數字后面添加“ 0 ”的個數。如：
例 1 ：
例2： 如果第 3 環是金色
阻值： 27 小數點向前移1位，即 2.7 歐姆 ，誤差 5%
例3：
例 4：
實際上，第三環用數學形式表達就是 10 的 N次方的倍率，前面的情況分別可寫作：
27×103＝27000
22×101＝220
22×10°＝22
1000 歐 =1 千歐， 1000 千歐 =1 兆歐。歐，即歐姆，符號是 Ω ；千歐： ΚΩ； 兆歐： M Ω 。
(3)“五色環”讀數規則：
第一、二、三環表示三位數字，第四環表示數字后面“ 0 ”的個數，第五環表示精度?，F在市場上逐步以五色環為主，而且第五環精度的表示方法目前實際使用和過去有關規定不同，一般用棕色表示誤差 1 ％。舉例如下：
例5：
這個電阻的阻值： 200000 歐姆＝ 200K 誤差 1 ％
例6：
綠＝ 5 ，棕＝ 1 ，黑＝ 0 ，銀＝ 0.01 ，于是
阻值＝ 510 × 0.01＝5.1Ω
2、容許誤差 由于工藝上的原因，電阻器的實際阻值不可能做得跟它的標稱阻值完全一致，總會存在著大小不同的偏差。常用電阻器的容許誤差分成三個等級，即：Ⅰ級，誤差小于5%；Ⅱ級，誤差小于10%；Ⅲ級，誤差小于 20%。精密電阻器的容許誤差可小至0.1%、0.5%、0.1%，等等。
3、額定功率 電阻器在電路中稱為耗能元件，在使用中由于持續通過電流而發熱，將電能轉化成熱能耗散掉了。電阻器上消耗的功率越大，溫度就越高。為了保證電阻器不致因過熱而損壞，規定了電阻產品額定功率（標稱功率）。對于碳膜電阻和金屬膜電阻，額定功率可分為1/16瓦、1/8瓦、1/4瓦、1/2瓦、1瓦、2瓦等數種，使用中實際消耗的功率必須小于它的額定功率。
電阻器的使用常識
電子愛好者在進行電子制作時，怎樣合理選擇和使用電阻器呢？這里提出幾點供大家參考。
1、根據電阻器在電路中的作用和具體的技術要求，決定選用哪種類型的電阻器。例如，電路中的降壓和限流電阻、音頻負載電阻等，選用碳膜電阻就能滿足要求；若是穩壓電路中的取樣電阻、延時電路中的定時電阻等，要求熱穩定性較高的場合，最好選用金屬膜電阻；對于測量儀表中的分流、分壓電阻，應該選用精密度等級較高的電阻。
2、電阻器的額定功率要比它在電路上實際消耗的功率大1.5~2倍，以保證電阻器長期穩定可靠地工作。例如，電阻器的阻值為100歐，流過它的電流為100毫安，則電阻器上消耗的功率可用下式算出：
功率=（電流） ×（電流）×（電阻）=0.1 ×0.1 ×100=1瓦
這時應選用額定功率為2瓦的電阻器。
3、電阻器在使用前，最好用萬用表測量一下阻值，做到心中有數。
4、在組裝電路時，不要單純為了追求美觀而把電子器的引線剪得過短，一般至少保留5毫米，避免在焊接時熱量過多地傳達室入電阻體，使阻值發生改變。
5、為了提高電阻器的穩定性，碳膜電阻和金屬膜電阻在使用之前，最好進行一次“熱老化”處理，方法是：給電阻器通上直流電，使電阻器實際消耗的電功率為額定功率的1.5倍，老化時間約為5分鐘。
