ACNV4506的產品特性：
- 提供500mil 10-pin雙列直插式封裝
- 提供表面貼裝程序的鷗翼式引腳選擇
- 具有7,500Vrms/分的輸入-輸出耐壓
- 工作電壓(Viorm)為2,262V peak
ACNV4506的應用范圍：
- 專用于可再生能源應用程序

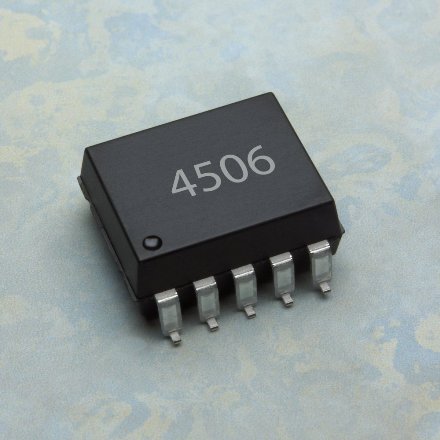

Avago公司近日在2010年電子貿易展覽會上宣布推出一款有特殊包裝的光耦合器，它是專門為用于可再生能源應用程序而設計的。這款最新的ACNV4506光電耦合器可在風渦輪機、可再生能源收集站和其他工業控制應用程序中作為智能功率模塊(IPM)接口或絕緣柵雙極型晶體管(IGBT)門極驅動，以便提供穩固的電信號隔離。
越來越多應用正使用1700V IGBT，而它需要更高的爬電距離和電氣間隙 - 設計中導電部件之間的距離。工業標準要求最低爬電距離和電氣間隙，以便在存在危險電壓時確保用戶的安全。ACNV4506光電耦合器提供有500mil 10-pin雙列直插式封裝(DIP)和適合表面貼裝程序的鷗翼式引腳選擇，二者均具有可滿足IEC60664-1標準的13mm爬電距離和電氣間隙。該封裝通過30kV/μs的最小共模抑制(CMR)提高了隔離性能，具有超強的噪音耐量，從而能夠在電機控制應用程序中以較小的轉矩脈動更加順暢地進行控制。該器件可在-40到+105°C擴展工業范圍的惡劣的工作環境下運行，還可用于交流和無刷直流電機驅動和工業逆變器。
“Avago可提供業界最廣泛的IPM接口光耦合器產品組合，配有多種封裝形式，以便滿足不同安全標準要求和應用需要，” Avago塑料光電耦合器產品市場經理Kheng-Jam Lee說道。“我們最新的ACNV4506光電耦合器不僅增加到了該IPM產品組合中，還增加到我們的門極驅動和電流反應裝置中，以便滿足日漸壯大的可再生能源市場的需求。”
ACNV4506光電耦合器可提供強勁的電氣規格，滿足綜合安全認證的要求，具有7,500Vrms/分的輸入-輸出耐壓，符合UL 1577，工作電壓(Viorm)為2,262V peak，符合IEC/EN/DIN EN 60747-5-5認證的要求。它還通過了CSA認證。該器件的絕緣電壓極高，十分適用于690V電源電壓的應用程序。除了絕緣額定值高以外，該設備的封裝還可提供2mm的絕緣(DTI)厚度，符合EN50178規定標準。該設備的最大傳播延遲很短，為200ns~400ns，從而可以減少死區時間，并提高移動的效率和精確性。
在11月9-12日于新慕尼黑國際會展中心舉行的2010年電子展中，Avago展出了ACNV4506光電耦合器和可用于工業和汽車市場的大量隔離、光纖、運動控制和LED產品，位于A4展館458展位。
Avago還在500mil DIP平臺中提供了ACNV2601 10MBd數字光電耦合器。
其他ACNV4506產品特性
·脈寬失真(PWD)降低為最小200ns，以便進行快速驅動
·所允許的最大過壓(Viotm)為12,000V
·寬電源電壓為4.5V~30V Vcc，以便滿足簡易系統供電的要求
·內置負荷電阻，以滿足簡易IPM驅動設計的需求
·卷帶式表面貼裝選擇
