MSO70000C系列的產品特性：
- 采樣率高達100 GS/s
- 噪聲更低
- 提供5倍過采樣
- 帶寬達20 GHz
- 高穩定時基
- 支持寬帶雷達系統驗證

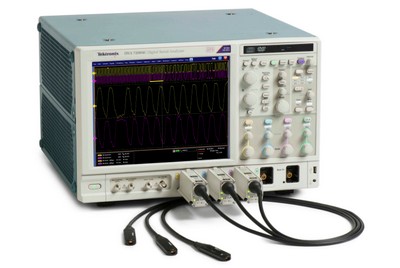

泰克公司日前宣布，推出DPO/DSA/MSO70000C 系列數字與混合信號示波器，采樣率高達100 GS/s，在噪聲更低的同時提供5倍過采樣，帶寬達20 GHz。這款全球最佳過采樣性能的高帶寬示波器具有多種顯著優點，包括更加精確的信號完整性測量功能， 適用于PCI Express Gen 3等高速串行標準。其他增強功能包括全新的、更快速的計算平臺，以及適用于雷達應用的高穩定時基。
帶寬大于4 GHz的高性能示波器帶，適用于各種高速串行傳輸、寬帶雷達、高速光通信系統、高端嵌入式系統和高能物理應用。隨著設計的數據速率不斷提高，測量系統的余量成為至關重要的因素。DPO/DSA/MSO70000C系列擁有無可比擬的5倍過采樣，其性能和信號保真度能夠確保設計師開發滿足技術規格要求的尖端元器件和系統。
“高采樣率幾乎是客戶對高性能示波器最重要的需求，這樣可以降低噪底并減少抖動，從而為信號完整性測量提供更出色的測試儀器，”泰克公司高性能示波器總經理Brian Reich指出，“DPO/DSA/MSO70000C系列采樣率高達100 GS/s，極大地提高了客戶現有測量余量，有助于幫助他們提高設計水平并降低生產成本。”
DPO/DSA/MSO70000C系列采樣速率是前代“B”系列的兩倍，配有更快速的計算平臺。這一嶄新平臺可以更加快速地處理較長數據記錄，如抖動、噪聲、BER (誤碼率) 測量和分析結果。同時，可顯著加快硬件開機和軟件啟動速度。
“泰克推出的DPO/DSA/MSO70000C系列全面提高了性能，有助于我們更加快速、精確地檢定設計，” Xilinx公司總工程師Mark Marlett表示，“通過充足的過采樣，我們的測量結果可獲得更多數據點，更加準確地了解快速信號上升時間特性。采用70000系列，我們可在實時數據基礎上建立信心，而不是在低采樣率條件下進行推測。”
對于任何數字示波器來說，采樣率與內部噪聲之間存在緊密關系，即采樣率高、噪聲低，從而用戶可以獲得更大的測量余量。大量對比測試顯示，采樣率達100 GS/s的DPO/DSA/MSO70000C系列，噪聲比采樣率為50 GS/s的同樣儀器低20%。
[page]
高穩定時基支持寬帶雷達系統驗證
現代雷達設計采用雷達脈沖信號的頻率和相位調制，以提高寬帶雷達的分辨率和目標識別能力。保持脈沖間相同的調制特性是系統工作的關鍵。高性能示波器為雷達脈沖測量提供了理想工具，但必須具備穩定時基才能維持在固定頻率進行長時間捕獲。
DPO/DSA/MSO70000C系列可以滿足這種要求，其最新的高穩定時基可降低長時間抖動（long term jitter），保證相位和頻率穩定性。結合SignalVu矢量信號分析軟件的相位和頻率測量設置功能，DPO/DSA/MSO70000C系列可使頻率捷變無線電和雷達設計師精確地驗證系統性能。
泰克引領串行數據測試
DPO/DSA/MSO70000C系列示波器帶寬和采樣率支持所有通道同時調試串行數據信號，最高速率達12 Gb/s，適用于PCI Express 3、SATA 6 Gb/s、SuperSpeed USB、HDMI、 DisplayPort和10 Gb以太網等多通道應用。FastAcq捕獲模式每秒可捕獲300,000多個波形，其速度是同類儀器的100倍，便于掌握信號行為并進行深入分析。
泰克提供用于高速串行數據設計、調試和一致性測試認證的各種軟件套件，其中包括用于抖動和時序分析的DPOJET，用于測試發射機、互連和接收機的SDLA軟件，和用于DDR、 DisplayPort、PCI Express、USB、HDMI、SATA、以太網、光纖通道等應用的專用標準軟件包。此外，泰克還提供種類齊全的示波器探頭附件，包括創新型TriModeTM探頭，這種探頭可與被測設備 (DUT) 進行模擬和數字連接，最大限度減少測試中斷。
高性能混合信號示波器
MSO70000系列榮獲2010年 “最佳測試產品”獎，是業內性能最高的集成式MSO示波器系列，含有20條數據捕獲通道 (4條模擬通道和16條數字通道)，模擬帶寬4 至20 GHz。MSO70000C系列結合了高性能邏輯分析儀信號可視性和定時功能，以及高性能實時示波器的模擬精度、探測和通用性，使其成為嚴苛高速設計應用理想的調試和檢測工具，如DDR存儲器、高性能ASIC、FPGA、片上系統和數字RF。
