如果設計者準備采用交流耦合輸入的方式，那么他必須清楚的是，輸入視頻信號的直流成份將會發生損耗，因此必須通過濾波器/驅動器的輸入偏壓和鉗位電路對直流偏壓電平進行設置。如果濾波器輸入沒有鉗位和偏壓電路或者有源直流恢復環路，那么就需要增加一個外部偏壓網絡，以便正確設置共模輸入電平。
交流耦合
通過交流耦合將模擬視頻輸入信號耦合輸入某一設備中，這種方式在視頻和圖像處理系統中非常常見，它允許接收器設置其自身最優的偏壓電平（在電容的設備一側），而不受驅動信號的直流偏壓電平的影響。例如，模數轉換器（ADC）的接收器可以將視頻信號的鉗位或消隱電平設為等于內部ADC的編碼零電壓，而不管驅動信號的絕對直流電平是多少。
另外一種情形是純模擬系統，其中接收器可能希望將模擬信號的共模電平設置為VCC/2左右，以獲得最優的信號處理余量。接收器還能夠?qū)?ldquo;鉗位”電平與預設的直流參考電壓匹配起來，實現兼容而穩定的直流輸出電壓。通過阻斷直流分量，接收器能夠防止自身對直流電流的潛在破壞。

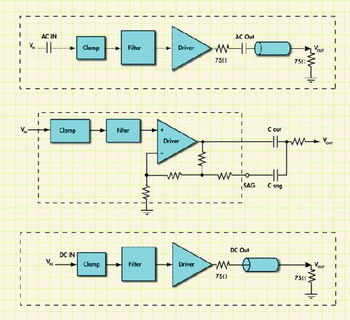

圖三種支持板級鉗位電路的視頻濾波電路，分別為輸入和輸出交流耦合配置（A）；SAG模式下的工作配置（B）；直接耦合方法（C）。
電容的選擇
現在我們來分析如何選擇合適的電容，實現視頻輸入信號與圖(A)視頻濾波器/驅動器器件的耦合。為了限制與交流耦合相關的低頻偏斜（傾斜），我們必須正確設置3dB下截止頻率的位置。
[page]
在這里，視頻信號的帶寬要求采用一個足夠大且能夠通過最小頻率的電容，這一頻率是50Hz或60Hz的幀速率。輸入電路包括交流耦合電容和視頻濾波器的輸入阻抗。
在計算3dB下截止頻率時，設計者可以使用公式f=1/2πRC。如果使用0.1μF的電容和800kΩ的輸入阻抗，那么可以計算出2Hz的截止頻率，這一結果足以通過50或60Hz的幀速率。
由于在較高的頻率下電容會出現短路現象，因此我們不必?fù)?dān)心高頻滾降問題。在大多數應用中，具有極低ESR的0.1μF耦合鉭電容就足以勝任這一工作。
在選擇正確的輸入耦合電容之后，下一步是選擇輸出耦合電容的值。假設在這里器件需要驅動一個75Ω后設終端的傳輸線，那么輸出電容的有效電阻為150Ω。
由于該負載是阻抗相對較低的傳輸線——另外我們?nèi)匀恍枰ㄟ^(guò)50或60Hz的幀速率——因此，所需的輸出耦合電容相對較大。如果使用之前我們?cè)谟?jì)算輸入耦合電容時采用的計算方法——這里使用220μF的耦合電容和150Ω的負載——我們可以計算出轉角頻率為4.8Hz，這一結果對于通過上述幀速率同樣是足夠的。
大多數應用都需要更嚴格的場傾斜指標，并使用470μF或1000μF的器件作為耦合電容。交流耦合輸出要求接收器設置輸入端為共模電壓，這是與輸入視頻信號的直流電平無關的。
75Ω的串聯端接電阻應該放在距離濾波器/驅動器輸出端盡可能近的地方。這樣有助于隔離下游的寄生電容和來自各種器件輸出時的電感，實現最佳的信號狀態。
SAG模式
交流耦合輸出方式有一些缺點，包括需要大號的昂貴電容、有信號傾斜或偏斜問題（除非使用非常大的耦合電容）、損失視頻信號的直流分量等。如果采用交流耦合方式，我們可能需要一種具有SAG功能的視頻濾波器，如圖（B）所示。
SAG功能是與器件電路相結合的一種反饋網絡，它能夠避免使用非常大的耦合電容。利用SAG功能，我們可以使用非常小的電容，電容值將比普通的交流耦合電容配置低10倍左右。
在SAG模式下配置的視頻濾波器通常呈現9dB的直流增益（3x），在25Hz左右會回到正常的6dB增益（2x）。當這種濾波器用于采用3V電源電壓的移動設備中時就會帶來一個問題，因?yàn)槠骷敵龆耍ㄔ谪?fù)載之前）的偏移電壓處于750mV左右。
典型的視頻輸入信號是1Vp-p。濾波器/驅動器具有2x的增益，這一增益使得輸出信號為2Vp-p再加上750mV的直流偏移量，產生2.75V的高邊信號。
這種情形會驅動信號進入低至2.7V的Vcc電壓，并開始夾斷視頻信號的頂部，從而引起不希望出現的信號失真現象。通過在SAG引腳和Vcc’之間設置一個電阻就可以克服這一偏移電平，該電阻將把直流偏移電平降低到一個范圍，防止輸出信號在正常的電源電壓范圍內被夾斷。
替代方法
交流耦合視頻信號的另外一種替代方法就是采用如圖（C）所示的直接耦合方法。市場上有很多可用器件，既可以用于交流耦合也可以用于直流耦合的系統設計應用。
直流耦合的目的在于通過一個單端參考地的輸入信號來驅動器件。視頻/圖像DAC的標準電流模式輸出就是一個例子。
這些常見的DAC器件采用雙重端接75Ω負載（37.5Ω）作為電流型DAC的負載，產生輸出電壓。因此，這類系統中的DAC輸出具有已知的參考地的直流電平。
這一系列的視頻濾波/驅動器件能夠很好的支持視頻DAC輸出，具有下列優勢：
●不需要輸入耦合電容；
●沒有隱含的箝位穩定時間；
●沒有輸入電容放電導致的傾斜問題；
●沒有輸入阻抗限制；
●不需要片上同步剝離器、電荷泵電路和伺服環路。
直流耦合輸出是將視頻信號饋入視頻媒體設備最直接的方法。這種方法不需要增加耦合電容，能夠?qū)](méi)有傾斜的信號傳送給媒體設備。
這一方法也有一些缺點，例如，接收器必須要知道輸入的直流電平才能正確處理視頻信號，另外它對輸出電壓的絕對直流電平?jīng)]有反饋控制，而這一電平可能會隨著系統溫度和電源電壓的變化而發生改變。大多數媒體設備都在輸入端采用交流耦合的方式，然后在ADC上采用視頻信號的直流恢復值實現正確的色彩控制。
因此，直流耦合輸出信號可能是最劃算和直接的視頻信號耦合方法。此外，直流耦合還消除了輸出信號被兩次交流耦合的問題：一次在濾波器/驅動器的輸出端，另一次在媒體設備的輸入端。
