【導讀】最近在研究怎么在樹莓派上接入各種傳感器，初步完成了氣壓溫濕度還有pm2.5/pm10的檢測功能，本來覺得有些配置上寫出來可能會比較復雜，但是看到值友casatift幾篇原創的受歡迎程度，決定也出來分享下。
首先說明下，基于arduino的方案，從性價比上來說相對樹莓派要高很多，畢竟一個樹莓派200大洋，一個arduino的板子才1、20來塊，如果只是為了監測監測市內的溫濕度空氣質量啥的，其實還是arduino這種小板子性價比高。那么又想省錢又想省事的話，淘寶還有不少商家拿攀藤g5+單片機搭出來的pm2.5檢測的成品，1、200也不貴。我寫的這篇東西，更適合已經有了或者將要買樹莓派的值友。
樹莓派好在做這種小的電子diy時候寫代碼方便，c、python或者其他的語言，只要linux上有的、有gpio相關的包，都可以用，會什么用什么。而且可以在電視上放放視頻、實現簡單的nas、http服務器之類的功能。外設也和pc基本兼容。哪天玩膩了還可以干點別的東西。

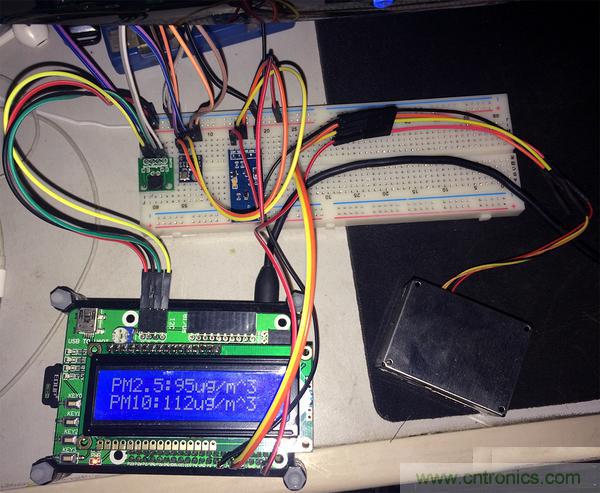

首先完成體照片鎮樓：
采購清單

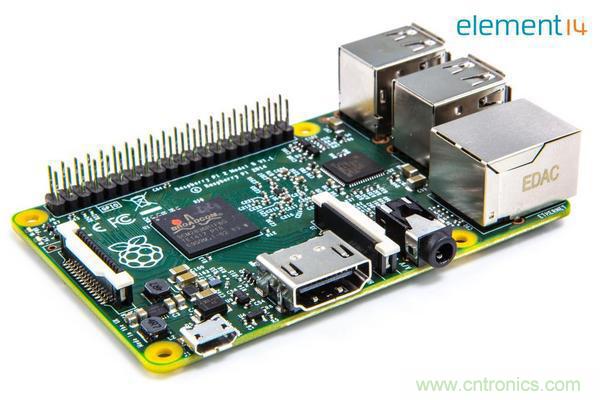

樹莓派2：
200左右，要是圖便宜的話，可以收個二手一代樹莓派，100多應該能拿下，其他的像橙子派之類的跟風產品，也有gpio口，自稱和樹莓派兼容，不知道實際如何，價格90多。

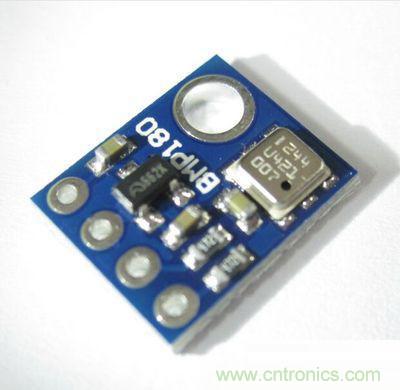

GY-68模塊：
芯片也就是bmp180，監測氣溫氣壓。淘寶大概7-13塊
SHT20:
監測氣溫、濕度，25塊左右，這個記得買模塊sht20只是上面的芯片名稱。
攀藤g5:
檢測pm2.5/pm10，用的是激光散射的方式，相對比較準確, 110-130左右的樣子。

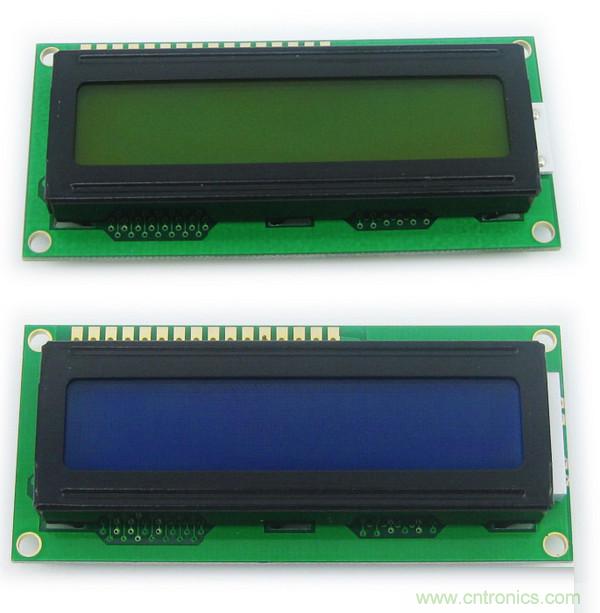

LCD1602模塊：
我是跑中關村的中發市場買的，藍白屏(下面哪種，藍底白字，上面的是綠底，黑字)帶背光3.3v，18塊，回來看淘寶才發現便宜點，買時候注意是5v還是3.3v的，我是因為買的擴展板只能插3.3v的。
雜物：
面包板、公對母、公對公杜邦線，加一塊10快錢吧，淘寶有賣套裝的。如果要裝lcd1602，而且不用擴展板，記得再買個10k的電位器。
上面是必選物品，下面是可選物品：

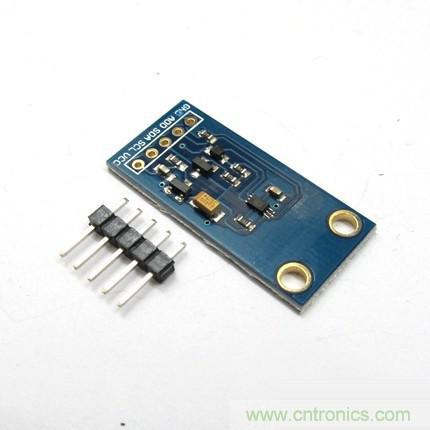

GY-30：
測光強的，說實話沒多大用，就是為了個好玩，8、9塊錢

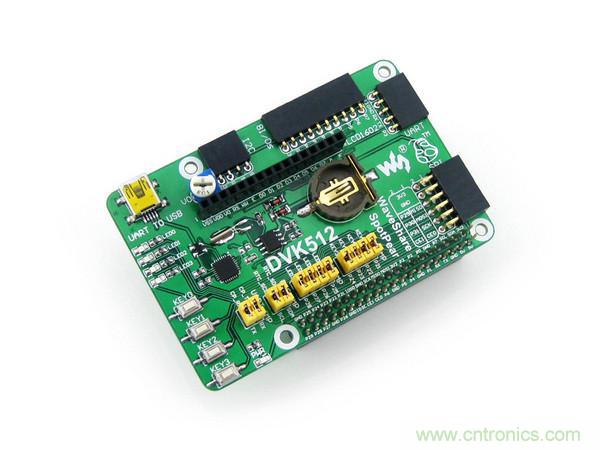

DVK512擴展板：
買這個是為了接線方便（尤其是lcd1602，3.3V的lcd1602直接插上就可以），i2c總線接口和uart接口也單獨引出了，接線方便。另外集成了時鐘電路、二極管小燈，usb轉串口之類的功能。
性價比一般80塊，當時也是頭腦一熱，自己面包板搭也是可以的，買這個就是圖個最后樣子好看點，另外就是樹莓派1代不推薦，因為2帶gpio是40針，一代只有26針，沒法直接插上，還得用杜邦線引出。
免驅wifi網卡：
一般賣樹莓派的店家都有，插上之后配好系統里配好路由就能用，20+。

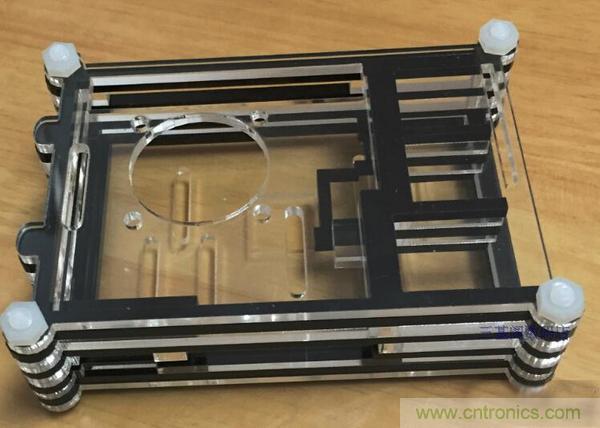

樹莓派2的外殼：
15、6塊，也是買樹莓派時候可以捎上一個。
連線：

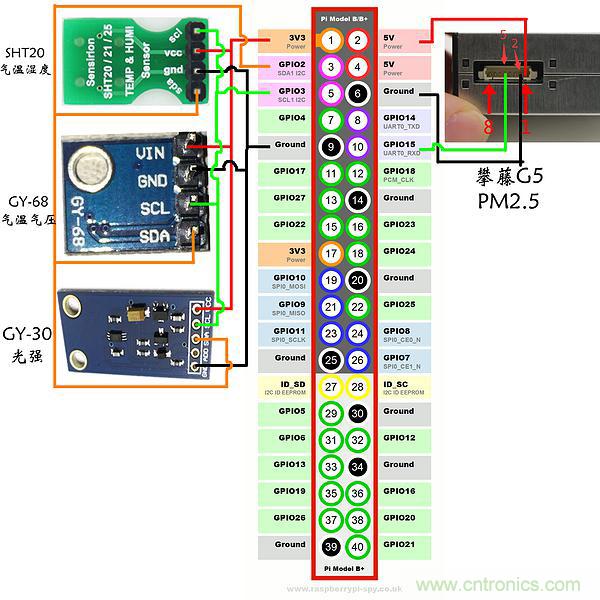

首先是傳感器部分，因為我選擇的傳感器就兩種接口，i2c和串口的，所以接線比較簡單，上圖：

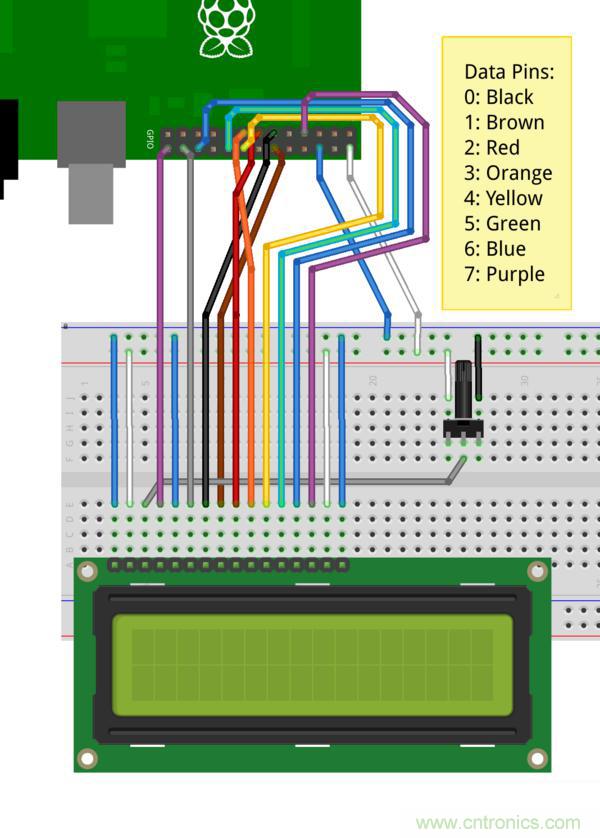

然后是LCD1602，這個分兩種情況，一個是買了擴展板的，直接把插到對應的插槽里就行，如果沒買的話自己搭，參考這個（注意這是5v的圖，千萬別把3.3v的lcd1602照貓畫虎接上去）：
系統:
我用的rasbian，怎么刷系統、配網絡之類的不說了，可以參考這個教程：鏈接
說幾個注意的地方：
1、要啟用i2c接口

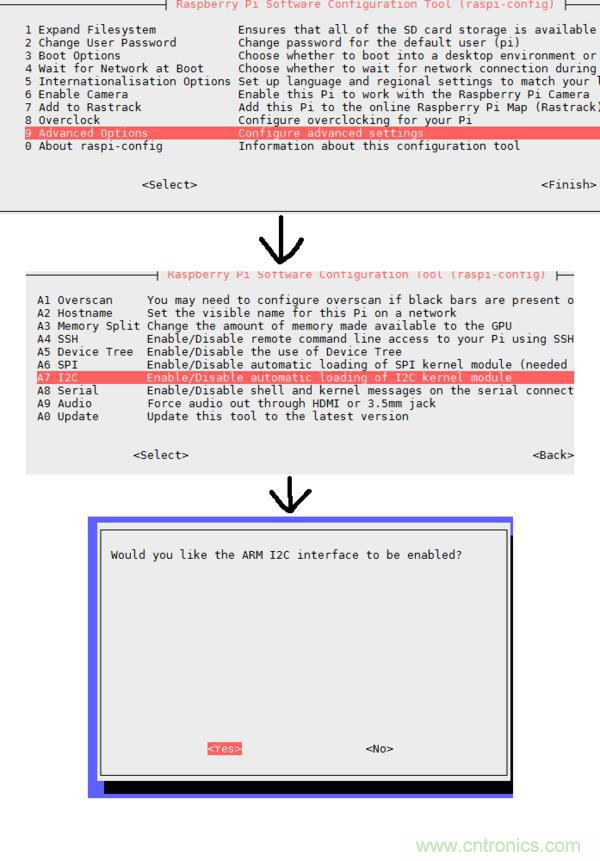

登陸后運行raspi-config
Advanced Options->I2c->YES
之后重啟
2、安裝i2c-tools
apt-get install i2c-tools

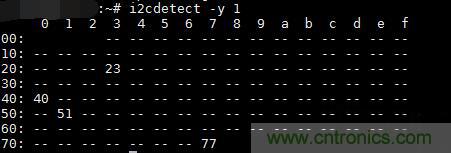

安裝好后運行i2cdetect -y 1（樹莓派1應該是改成0）
應該有類似下面的內容出現，其中的23、40、77是應該出現的，沒有的話說明接線圖左邊的一溜有沒接對的，其中23是GY-30, 40是sht20，77是GY-68：
3、配置串口，以方便讀取攀藤g5的數據
因為樹莓派就一個串口，默認貌似開了內核串口輸出，這樣就沒法用來讀攀藤g5的數據了，所以需要關閉。
修改/boot/cmdline.txt里面的內容為：
dwc_otg.lpm_enable=0 rpitestmode=1 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
保存，重啟。

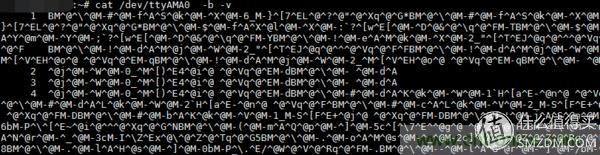

完成后輸入命令cat /dev/ttyAMA0 -b -v
之后應該看到有幾行亂碼出現：
這樣就說明pm2.5的傳感器也連接好了，現在就可以上代碼了,我把我python寫的腳本開源出來，方便大家（里面有些程序配置的說明，參考就可以）
因為要長期運行需要裝個supervisor 達到自動啟動腳本守護的功能：
apt-get install supervisor安裝
之后在/etc/supervisor/conf.d/里新建個配置文件，內容如下
[program:yeelink_poster.py]
command=python /自己的腳本路徑/yeelink_poster.py
autorstart=true
directory=/自己的腳本路徑/
autorestart=true
startsecs=10
startretries=36
redirect_stderr=true
stdout_logfile=/自己的腳本路徑/log.txt
stderr_logfile=/自己的腳本路徑/err.txt
之后自己在這個頁面上注冊個賬號，然后添加設備傳感器，之后把設備id、傳感器id、api_key都填入python代碼里就行。
至此大功告成。
然后其實做之前也是不大了解這些東西的，但是實際做起來發現，只要把線連好了，網上大把的開源代碼可供參考，我的代碼里幾個讀取傳感器數據的代碼都是參照別人開源的改來的。現在互聯網發達，自己diy些東西方便太多了。
如果有條件，后續用wifi插座或者用繼電器模塊diy一下，就可以相對智能的控制家里的加濕器、還有一些低端沒有傳感器的凈化器（譬如ffu）。
