【導讀】有個笑話：朋友感慨：“現在科技發展這么快，說不準哪天電視都觸屏了。”另一朋友說：“你傻??！有遙控器不用，非要走過去用手指戳？”反過來想想，如果能像遙控電視一樣遙控電腦，躺在床上就能遙控程序的執行或者系統的關閉，那多方便。但市場上功能稍好點的電腦遙控器都要上百元，倒不如自己動手做一個。來看看這位網友是怎么DIY的吧！
看了不少有關PC加裝遙控器的DIY文章，就尋思著也想遙控自己的電腦。但是買一個PC遙控器要花100多元，感覺很不爽，畢竟我也是DIY迷嘛，所以決定自己做一個。但是仔細看看那些文章上的遙控器，只有很簡單的功能，不能遙控軟件和相關硬件。在網上查了一些資料，有一個國外的紅外遙控軟件Grider，很好用，功能也很強，而且是免費的，也就決定針對它做一個自己的PC遙控器。
它使用AT89C2051單片機和PC串口相連接，音源切換芯片使用了CD4066，可以進行4路立體音音源的切換，4路輸入1路輸出，跟據自己的實際需要我只做了其中的兩路。我還寫了一PC軟件用來控制它。切換器外觀可以看下圖1，PC軟件外觀可以看圖2。于是在這個基礎上我加了一個遙控接收頭和遙控器，并重新改寫了單片機程序，成功的制作了超級PC遙控器。呵呵，就來一起看看我的制作過程吧。
圖1：電腦音源切換器
圖2：電腦音源切換器的PC控制軟件界面
圖2：電腦音源切換器的PC控制軟件界面

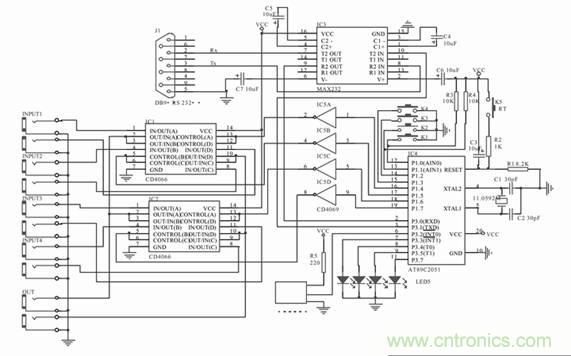

圖3：電路圖

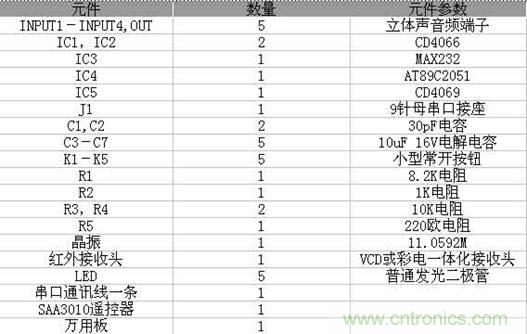

表1：元件表
DIY電腦遙控器硬件原理
這個DIY制作要求有一定的電子知識，因為使用的元器件比較多一些，而且要用到單片機。所有沒有一定電子基礎的讀者就要小心行事了，做不好可不關我事了。先來說說電路的簡單原理，單片機AT89C2051串口通過一片MAX232轉換成可與PC串口相連接的RS232信號。IC5為一片CD4069六反相器，因51單片機上電復位后，IO口全置1，引腳高電平，如直接連接CD4066就會選通所有音源，所以要用反相器全部變?yōu)榈碗娖饺ミB接CD4066。K1至K4為四個常開按鍵，分別控制四個音源，P1.0和P1.1要使用10K的上拉電阻把電平拉高，另兩個不用也能正常工作。K5為復位鍵，復位后切換狀態為全部禁止。紅外遙控信號通過一體化紅外接收頭接收再通過AT89C51解碼再發到PC串口，軟件就可以根據發來的編碼和定義的操作做出反應。這里的制作主要要求有電子知識去識別元件和焊接技術，在我自己的實際制作中，元件的連接都是細銅線焊接的。
[page]
遙控器我選用了SAA3010芯片的遙控器，到電子市場買時只要告訴要買SAA3010芯片的遙控器，商家一般會知道。一體化遙控接收頭就使用普通VCD機用的接收頭就行了。所有元器件加起來就30元左右吧。遙控器和接收頭引腿說明看下面的圖4，圖5。具體焊接這里就不說了。我想大多數DIY迷還是有一定的焊接經驗的。

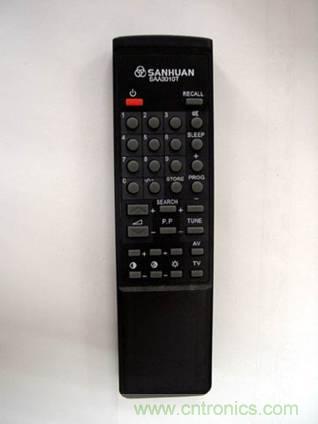

圖4：SAA3010遙控器(彩電用)

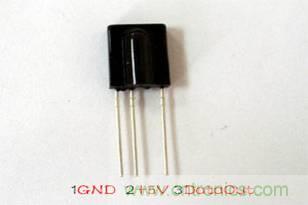

圖5：一體化紅外遙控接收頭引腿圖
圖5：一體化紅外遙控接收頭引腿圖
PC遙控器單片機程序
這個DIY制作要用到單片機，而單片機則相當于一臺小小的電腦，它同樣要編寫程序，還要把程序燒寫芯片上，和BIOS的升級原理是一樣的。當然燒寫需要專用的編程器，我自已是用TOP851（圖6），如果你要做這個超級遙控器而又沒有編程器的話，可以下載筆者編寫的51單片機程序到電子市場讓人燒寫，費用幾元。有編程器的話就下載下來自己燒到AT89C2051中。
這個DIY制作要用到單片機，而單片機則相當于一臺小小的電腦，它同樣要編寫程序，還要把程序燒寫芯片上，和BIOS的升級原理是一樣的。當然燒寫需要專用的編程器，我自已是用TOP851（圖6），如果你要做這個超級遙控器而又沒有編程器的話，可以下載筆者編寫的51單片機程序到電子市場讓人燒寫，費用幾元。有編程器的話就下載下來自己燒到AT89C2051中。
圖6：編程器
PC遙控器使用方法

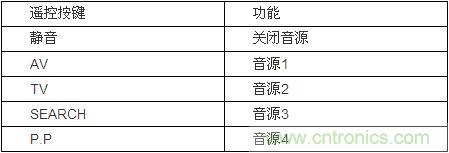

表2：音源切換功能的遙控按鍵和功能對照表
表2是音源切換功能的遙控按鍵和功能對照表，其它按鍵則可以根據下面的Grider軟件的使用介紹去定義功能，如果你沒有使用音源切換功能的話這些鍵同樣可以定義為其它用途。圖7，圖8是最終的完成圖。

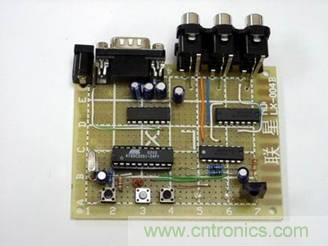

圖7

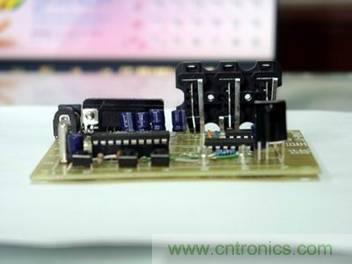

圖8
[page]
圖8

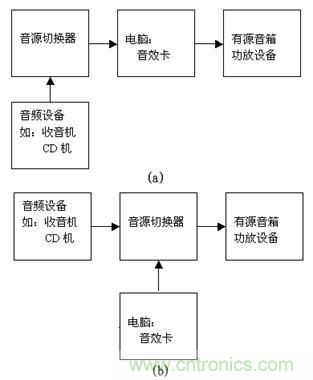

接線方式就好像普通功放的連線差不多，可以參看圖9。圖9a的連接方式好處是可以通過電腦上的聲卡進行音量和靜音控制。而圖9b的連接方式，好處是不開電腦也可使用遙控切換音源。
圖9：音源部分的連接方式
如何使用遙控功能呢？很簡單按下Grider的學習健，再按你想定義的遙控鍵，再定義所要的功能操作，就可以使用了。Grider的功能很強大，幾乎實現所有普通操作的功能，像音量調節、靜聲、關電源、重啟、鼠標操作、軟件上功能操作，太多了說不完，呵呵，看看下面對它的簡介，相信你也很快就能玩轉Grider紅外遙控了。圖10則是在我的電腦上使用Grider控制音量時的OSD屏顯截圖畫面。

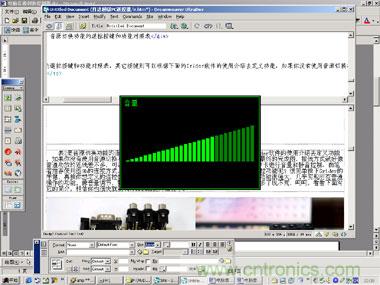

圖10：Grider控制音量時的OSD屏顯截圖畫面
