在工業自動化、醫療設備和精密測試領域，信號鏈的精度直接決定了系統性能的上限。一條典型的精密信號鏈需要完成從傳感器微弱信號采集、放大、濾波到模數轉換（ADC）的全流程處理，任何環節的噪聲或失真都將被逐級放大。據統計，超過60%的測量誤差源于信號鏈設計不當。本文將深度解析精密信號鏈的核心架構、關鍵器件選型及高精度設計技巧，助力工程師突破0.1%誤差的技術壁壘。
一、精密信號鏈的核心架構解析
1. 信號鏈的“三級跳”模型
●前端調理：傳感器信號通常為μV~mV級，需通過儀表放大器（INA）實現高增益（100~1000倍）、低噪聲放大。
●中端濾波：采用有源濾波器（如Sallen-Key結構）抑制工頻干擾（50Hz/60Hz）和高頻噪聲。
●后端轉換：高分辨率ADC（24bit以上）將模擬信號轉換為數字量，需關注信噪比（SNR）和有效位數（ENOB）。

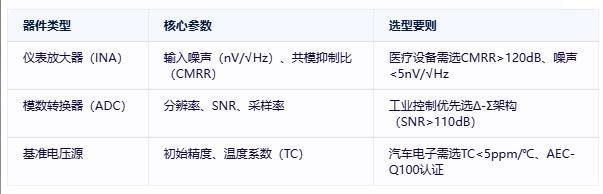

2. 關鍵器件選型矩陣
二、高精度信號鏈設計實戰技巧
1. 噪聲抑制：從源頭到終端的全鏈路優化
● 前端設計：
● 采用自穩零（Auto-Zero）技術儀表放大器（如AD8237），消除輸入失調電壓。
● 傳感器與INA之間使用同軸電纜，縮短走線長度（<5cm）。
● 電源設計：
● 使用LDO（如LT3042）為ADC供電，噪聲低至0.8μVRMS。
● 增加π型濾波網絡（10μH電感+1μF/100nF電容）。
2. 動態范圍擴展：應對大信號沖擊
● 方案一：可編程增益放大器（PGA）動態調整增益（如PGA281）。
● 方案二：ADC內置數字濾波器（如ADS127L01），支持過采樣率（OSR）調節。
3. 溫度補償：消除環境干擾
● 硬件補償：選擇溫度系數匹配的電阻網絡（如1ppm/℃薄膜電阻）。
● 軟件補償：建立溫度-增益查表模型，通過MCU實時校準。
三、典型應用場景設計案例
1. 工業壓力變送器（0.05%精度）
● 信號鏈架構：
傳感器：硅壓阻式（滿量程輸出100mV）
INA：AD8421（CMRR=130dB，噪聲=3nV/√Hz）
ADC：AD7177-2（24bit，SNR=111dB）
● 設計要點：
使用6層PCB布局，獨立模擬/數字地平面。
增加TVS二極管（SMBJ15CA）防護ESD沖擊。
2. 醫療心電圖儀（50μV級信號）
● 信號鏈架構：
傳感器：Ag/AgCl電極（輸入阻抗>10MΩ）
INA：INA333（輸入偏置電流<10fA）
ADC：ADS1292（24bit，數據速率=16kSPS）
● 設計要點：
采用右腿驅動（RLD）技術抑制共模干擾。
屏蔽層單點接地，避免地環路噪聲。
四、成本與性能的平衡之道
1. 國際大廠方案（高性能但昂貴）
● TI方案：PGA281+ADS127L01（總成本約$35，適用于航空航天）。
● ADI方案：AD8676+AD7124-8（總成本約$28，適用于石油勘探）。
2. 國產替代方案（高性價比）
● 圣邦微方案：SGM8632（INA）+SGM58031（ADC）（總成本約$12，適用于智能電表）。
● 思瑞浦方案：TP2561（PGA）+TP1301（ADC）（總成本約$15，適用于環境監測）。
3. 選型決策模型
● 成本敏感型：優先選集成式信號鏈（如AD7124-8，內置PGA+ADC）。
● 性能優先型：采用分立器件（如AD8421+ADS127L01），靈活優化參數。
五、未來趨勢：智能化與集成化
1. AI賦能信號鏈：通過機器學習優化噪聲濾波算法（如ADI的SmartFilter技術）。
2. 單芯片集成：TI的AFE4404已實現INA+ADC+MCU三合一，面積減小60%。
3. 新材料突破：石墨烯傳感器接口電路將輸入阻抗提升至10^15Ω，適用于生物電信號采集。
結語
精密信號鏈設計是模擬電路領域的“巔峰對決”，工程師需在噪聲、功耗、成本間找到最佳平衡點。隨著國產廠商在24bit以上ADC領域的技術突破（如思瑞浦的TP1301系列），高端信號鏈的國產化替代已進入快車道。未來，智能化信號調理芯片與AI算法的結合，將進一步推動工業檢測、醫療電子等領域向0.01%精度邁進。在這場沒有終點的技術長跑中，信號鏈的精度永遠是“更高、更快、更強”的追求。
