在當今快速發展的移動設備與便攜式設備領域，MIPI D-PHY接口作為攝像頭與顯示屏之間高速數據傳輸的核心技術，已成為行業標準。它以低功耗、高抗干擾能力和高速數據傳輸支持等優勢，滿足了移動設備對高效穩定連接的嚴格要求。普源精電（RIGOL）憑借其先進的技術實力和創新的解決方案，為MIPI D-PHY一致性測試提供了高效、精準的測試服務，助力行業客戶實現產品優化與量產目標。
應用場景與測試挑戰
在本次客戶項目中，測試環境旨在驗證攝像頭模塊輸出的MIPI D-PHY V1.2信號，信號速率達到1.2 Gbps。測試鏈路涵蓋了攝像頭、主板以及高速運動控制系統（EtherCAT伺服系統），最終數據通過主機及顯示器進行處理和分析。這一復雜的測試場景對信號完整性和數據傳輸性能提出了極高的要求，而普源精電的解決方案成功應對了這些挑戰。
在測試過程中，MIPI D-PHY V1.2差分信號從攝像頭傳輸至主板，并在主板上的特定測試點進行信號采集。示波器DS81304配合3路PVA8700探頭連接到測試點，用于捕獲和分析MIPI D-PHY信號質量，并自動化進行物理層接口電氣自動化測試，以評估信號完整性和數據傳輸性能。

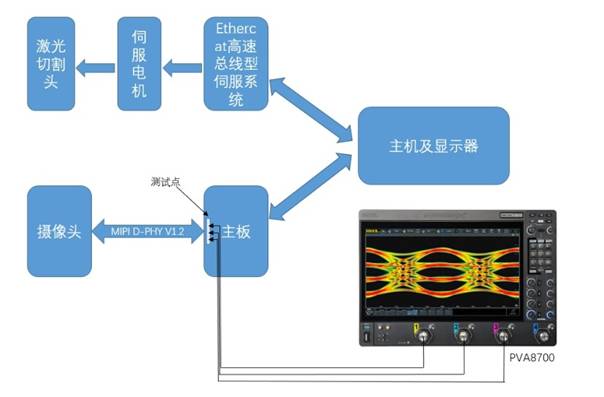

圖1：測試拓撲圖

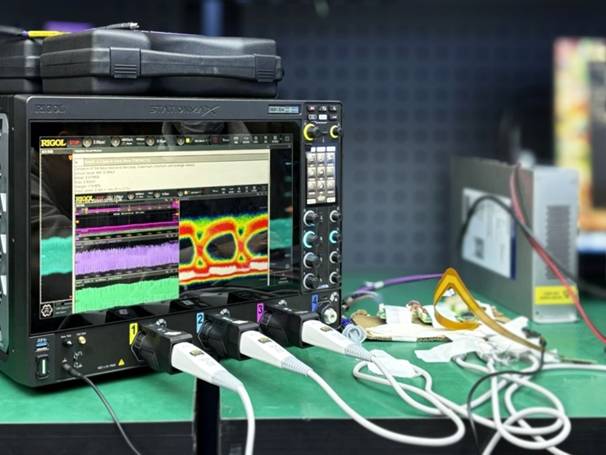

圖2：實測場景圖
解決方案與主要優勢
RIGOL DS80000系列數字示波器，搭配高帶寬差分/單端探頭PVA8700以及MIPI D-PHY一致性測試選件，構建了完整的板級測試解決方案。該方案能夠輕松應對MIPI D-PHY V1.0、V1.1以及V1.2版本的物理層接口一致性測試，具備以下顯著優勢：
1）符合協議規范，確保測試準確性
普源精電的MIPI D-PHY一致性測試方案嚴格遵循CTS協議規范，并可根據標準要求完成每一項測試項的自動化執行。此外，該方案支持用戶自定義測試項目的通過范圍，實現更靈活的規范管理，滿足不同測試需求。
2）高效自動化測試，大幅提升測試效率
普源精電的MIPI D-PHY一致性測試方案提供直觀的波形預覽、自動參數設置及接線指引，使工程師能夠快速上手，無需繁瑣調試，即可精準完成測試。相比行業平均20分鐘以上的測試時間，普源精電的方案僅需10-15分鐘即可完成一次完整測試，極大地提升了測試效率，助力研發與質量驗證工作更高效進行。
3）詳盡的測試報告，助力工程師精準分析產品問題
普源精電的MIPI D-PHY一致性測試方案在測試完成后，自動生成詳細的測試報告，涵蓋整體測試結果、各項具體測試數據以及對應的波形截圖。工程師可以通過報告直觀判斷產品性能，快速定位潛在問題，為產品優化與改進提供有力支持。

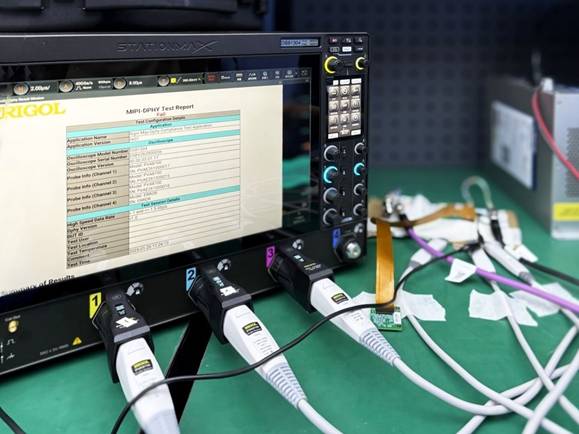

圖3：測試報告界面

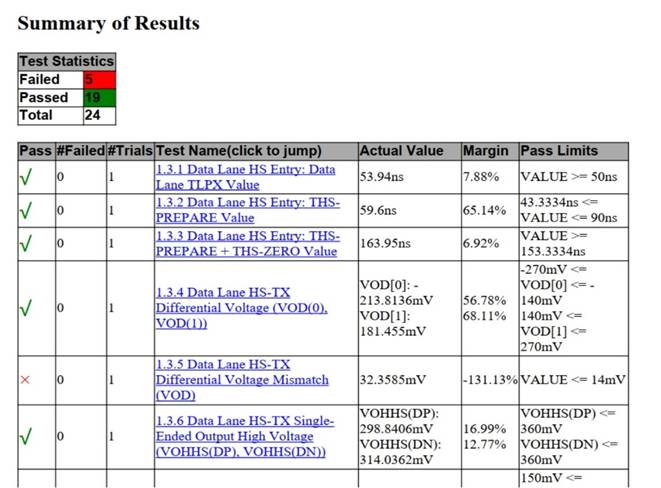

圖4：測試報告示例
助力客戶優化產品設計
在本次MIPI D-PHY一致性測試過程中，普源精電技術支持工程師不僅與客戶協同完成了全套測試流程并生成專業的測試報告，還針對未通過的測試項目，為客戶提供了深入的故障排查支持。普源精電協助客戶分析可能導致測試不通過的原因，并在產品整改后，進行多輪復測，以評估整改措施的有效性，確保產品性能達到標準要求。
在實際測試過程中，客戶嘗試更換多條攝像頭與主板之間的信號傳輸線，并進行了多輪一致性測試。通過對比不同信號線對測試結果的影響，我們幫助客戶工程師深入分析不同產品的性能表現，識別最佳解決方案，從而優化產品設計，提高信號傳輸質量和整體系統的穩定性。
此次測試不僅為客戶提供了全面的合規性驗證，同時也助力其產品優化，為后續量產奠定了堅實的技術基礎。
