【導讀】在電子系統里濾波器是很見的組成部分，可以通過R,L,C的搭配組成各種濾波電路。一階RC濾波器的截止頻率等于1/2*pi*RC.，R,C,L串聯可以搭建二階帶通濾波器等等。下面小編為大家介紹濾波電路基本概念、原理、分類、作用及應用案例。
濾波電路基本概念
濾波的概念就是根據傅里葉分析和變換提出的一個工程概念。電信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做濾波電路。
根據高等數學理論，任何一個滿足一定條件的信號，都可以被看成是由無限個正弦波疊加而成。換句話說，就是工程信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做經典濾波器或濾波電路。濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容、電感組成而成的各種復式濾波電路。
濾波電路分類與原理
濾波電路可大致分為有源濾波電路和有源濾波電路。

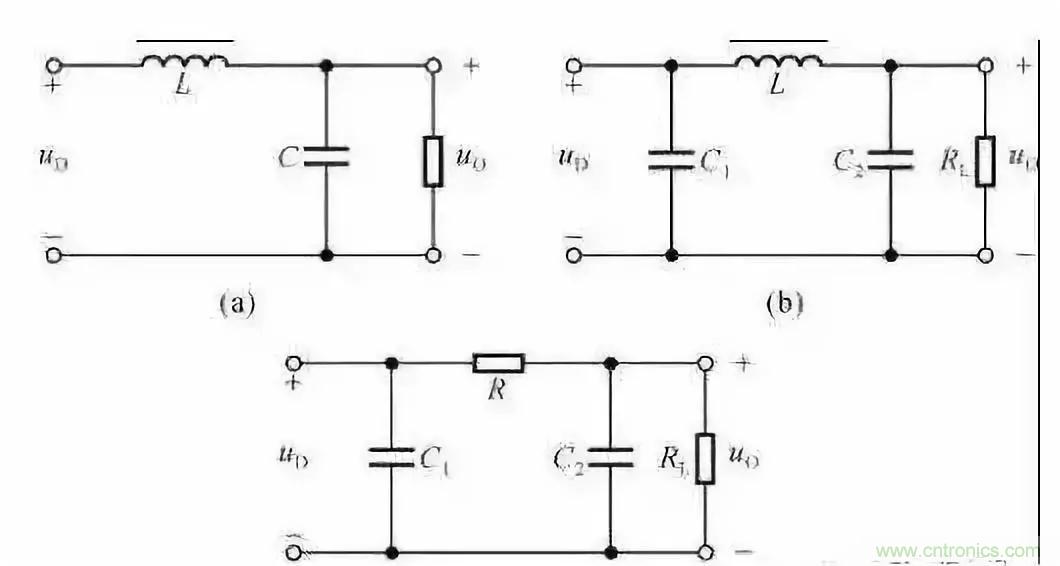

無源濾波電路的結構簡單，易于設計，但它的通帶放大倍數及其截止頻率都隨負載而變化，因而不適用于信號處理要求高的場合。無源濾波電路通常用在功率電路中，比如直流電源整流后的濾波，或者大電流負載時采用LC（電感、電容）電路濾波。

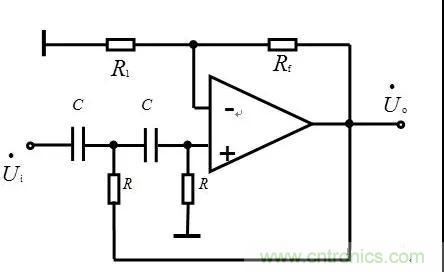

有源濾波電路的負載不影響濾波特性，因此常用于信號處理要求高的場合。有源濾波電路一般由RC（電阻、電容）網絡和集成運放組成，因而必須在合適的直流電源供電的情況下才能使用，同時還可以進行放大。但電路的組成和設計也較復雜。有源濾波電路不適用于高電壓及大電流的場合，只適用于信號處理。
濾波電路作用
濾波電路的基本作用是讓某種頻率的電流通過或阻止某種頻率的電流通過。濾波電路盡可能地減小脈動的直流電壓中的交流成分，保留其直流成分，使輸出電壓紋波系數降低，波形變得比較平滑。
電源濾波電路分析要點
（1）分析濾波電容工作原理時，主要利用電容器的“隔直通交”特性，或是充電與放電特性，即整流電路輸出單向脈動性直流電壓時對濾波電容充電，當沒有單向脈動性直流電壓輸出時，濾波電容對負載放電。
（2）分析濾波電感工作原理時，主要是認識電感器對直流電的電阻很小、無感抗作用，而對交流電存在感抗。
（3）進行電子濾波器電路分析時，要知道電子濾波管基極上的電容是濾波的關鍵元件。另外，要進行直流電路的分析，電子濾波管有基極電流和集電極、發射極電流，流過負載的電流是電子濾波管的發射極電流，改變基極電流大小可以調節電子濾波管集電極與發射極之間的管壓降，從而改變電子濾波器輸出的直流電壓大小。
（4）電子濾波器本身沒有穩壓功能，但加入穩壓二極管之后可以使輸出的直流電壓比較穩定
濾波電路典型應用案例——整流

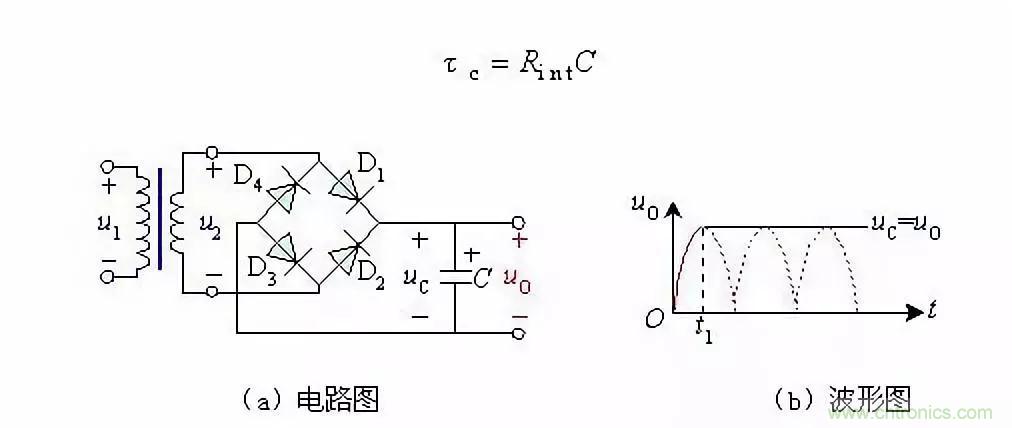

整流電路的輸出電壓不是純粹的直流，從示波器觀察整流電路的輸出，與直流相差很大，波形中含有較大的脈動成分，稱為紋波。為獲得比較理想的直流電壓，需要利用具有儲能作用的電抗性元器件（如電容、電感）組成的濾波電路來濾除整流電路輸出電壓中的脈動成分以獲得直流電壓。
最后說一個概念，脈動系數。脈動系數（S）=輸出電壓交流分量的基波最大值／輸出電壓的直流分量。在衡量電路性能的各種方法中，用電壓或電流的幅值和平均值衡量是最為直觀的方法，因此，我們用電壓或電流的基波幅值與其平均值之比，稱為脈動系數。
半波整流輸出電壓的脈動系數為S=1．57，全波整流和橋式整流的輸出電壓的脈動系數S≈O．67。對于全波和橋式整流電路采用C型濾波電路后，其脈動系數S=1／（4（RLC／T-1）（T為整流輸出的直流脈動電壓的周期）。
以上就是關于濾波電路基本概念、原理、分類、作用及應用案例的知識介紹，在濾波電路中，主要使用對交流電有特殊阻抗特性 的器件，如：電容器、電感器。
