【導讀】在電子測試領域，函數發生器與直流電源的深度融合正引發測試方法的革命性變革。這種創新組合不僅顯著提升了測試效率和精度，更為工程師提供了模擬復雜真實場景的強大能力，從太陽能逆變器驗證到電池系統測試，展現出前所未有的應用潛力。
在電子測試領域，函數發生器與直流電源的深度融合正引發測試方法的革命性變革。這種創新組合不僅顯著提升了測試效率和精度，更為工程師提供了模擬復雜真實場景的強大能力，從太陽能逆變器驗證到電池系統測試，展現出前所未有的應用潛力。

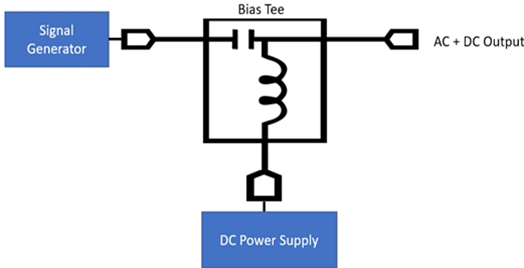

圖1. 偏置三通（Bias Tee）可將信號發生器輸出與直流電源輸出耦合，但其功率處理能力存在限制
技術融合：從獨立設備到一體化解決方案
傳統測試架構中，函數發生器與直流電源作為獨立設備存在，工程師需要分別配置和管理兩套系統?，F(xiàn)代測試技術將函數發生器直接集成至直流電源或電子負載內部，形成了全新的測試范式。這種一體化設計帶來了多重技術優勢：
固件實現的函數發生器徹底解決了設備兼容性問題，避免了傳統方案中低功率信號發生器可能遭受高功率源損壞的風險。集成系統支持正弦波、三角波、矩形波、斜坡波及自定義波形生成，為復雜測試場景提供了完備的信號模擬能力。
核心應用場景：從理論到實踐的跨越
太陽能系統測試成為這一技術的典型應用領域。通過內置函數發生器模擬太陽能電池板的I-V特性曲線，工程師能夠精確測試太陽能逆變器的最大功率點跟蹤能力。基于EN 50530標準的測試模式，系統可以模擬輻照度變化和溫度波動對太陽能電池輸出的影響，為兆瓦級太陽能農場的逆變器測試提供完整解決方案。
電池系統驗證同樣受益于此項技術。利用簡化的電池模型（理想電壓源與內阻組合），測試系統能夠模擬電池在負載變化時的電壓響應特性。這對于電動汽車電機等動態負載應用的測試至關重要，同時也能驗證充電裝置在不同充電階段的性能表現。

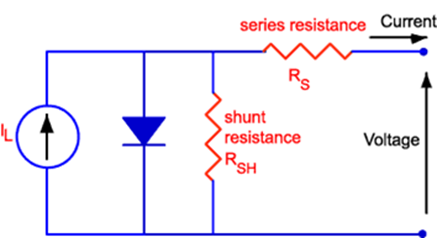

圖2. 太陽能電池電路模型
技術優勢：重新定義測試效率標準
精度與穩定性的雙重提升
函數發生器提供精確的信號輸入，直流電源確保穩定的電壓供應，這種組合消除了傳統測試中因電源波動導致的數據偏差。測試環境的穩定性使得工程師能夠獲得更可靠的分析結果，為產品設計提供堅實的數據支撐。

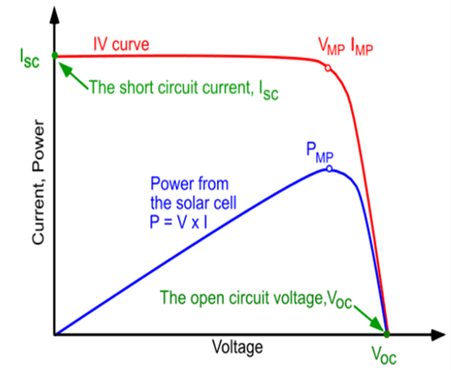

圖3. 太陽能電池的I-V特性（紅色曲線）和功率輸出（藍色曲線）
測試靈活性的革命性突破
從簡單的電阻負載到復雜的無功電路，從低功率設備到高功率系統，這種組合架構展現出卓越的適應性。工程師可以快速在不同測試模式間切換，實現從電路校準到阻抗測試的無縫轉換，大大提升了測試平臺的利用率。

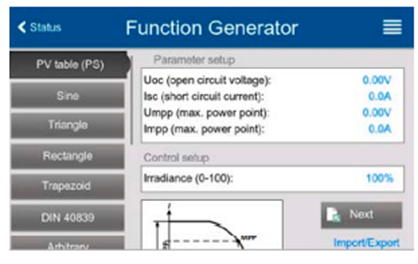

圖4. 用于太陽能電池仿真的函數發生器設置界面
工程效率的質的飛躍
一體化設計顯著簡化了測試配置流程，減少了設備互聯帶來的復雜性和潛在故障點。測試設置時間的縮短使工程師能夠?qū)Ｗ⒂跍y(cè)試本身，進行更全面深入的設計分析，從而加速產品開發周期，提升整體研發效率。

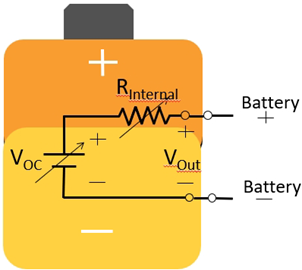

圖5. 采用理想電壓源與內阻的電池簡化模型
