【導讀】電阻器 R一個 通過 RD、并聯穩壓器 IC1，二極管 D1和晶體管 Q1 構成低負載串聯通調節偏置電源。選擇這些元件以產生 Q 的電壓1 落在 IC 之間的發射器1的關斷電壓和整流輔助偏置繞組輸出產生的標稱電壓 VAUX_NOM.實際上，IC上的電壓1的 V抄送 引腳以有線或方式跟隨，以較高者為準：VAUX_NOM 或晶體管Q處的電壓1的發射器。
廣受歡迎的多端 TL431 三端子并聯穩壓器為設計人員的應用提供了相當大的多功能性。 圖1a 圖示了TL431的內部電路，其中包括一個精密基準電壓源、一個運算放大器和一個并聯晶體管（參考文獻1）。在典型的穩壓器應用中，兩個外部電阻器R一個 和 RB，確定負載電阻R下端的并聯調節輸出電壓S (圖 1b).舉例說明，TL431 和一些外部有源和無源元件可用作 SMPS（開關模式電源）PWM（脈寬調制）控制器的低功耗輔助電源。在某些電源設計中，降壓變壓器上的輔助繞組為PWM控制器供電。在輕輸出負載下，輔助繞組可能向PWM控制器提供不足的功率。

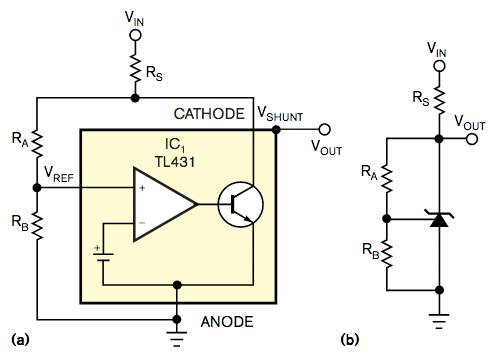

圖1 簡單的框圖（a）隱藏了TL431的內部復雜，但您只需三個外部電阻即可在基本并聯穩壓器電路（B）。
例如，轉換器電路 圖2 為 PWM 控制器 IC 獲取電源1 通過輔助偏置繞組，W輔助，它是變壓器T的一部分1.電阻器 RT 和電容器 C拿 形成涓流充電電路，為IC提供啟動電源1.為了節省能源，電阻R.T 提供足夠的電流來對 C 進行涓流充電拿 至電壓 V輔助.電路啟動后，它按預期工作，向負載提供輸出功率，輔助繞組及其組件為 PWM 控制器供電。

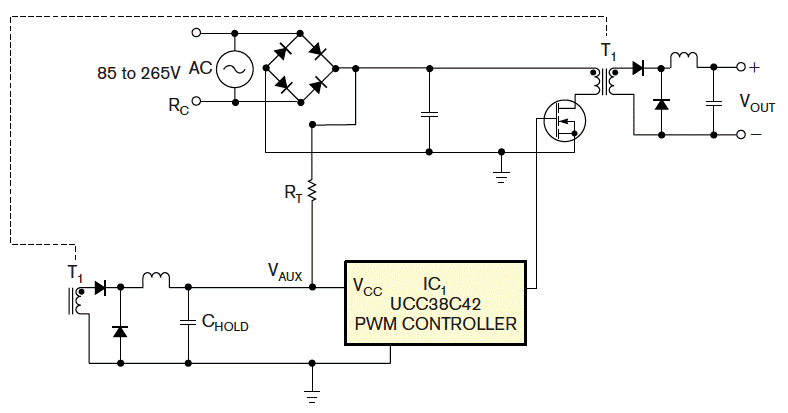

圖2 輔助繞組為電源的 PWM 供電控制器。
然而，移除輸出負載會減少提供給輔助偏置繞組的能量，從而耗盡C上的電荷拿 并導致集成電路1 關閉，這反過來又會破壞輸出電壓調節并導致電源運行不規律。低功耗偏置電源電路提供輕負載啟動電源，然后在輔助繞組可以為PWM控制器IC提供足夠能量時關閉以節省功率1 (圖3).在該電路中，串聯調整器在輕負載條件下導通，當偏置繞組能夠向PWM控制器提供能量時關斷，從而在負載下節省能量并提高轉換器效率。

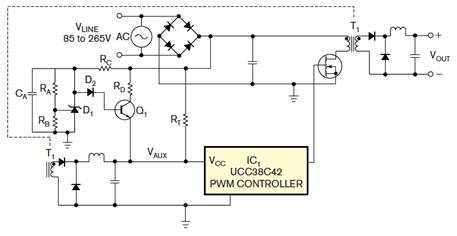

圖3 在這種改進的設計中，脈寬控制器IC1衍生出其RT 電源用于啟動，輔助繞組 WAUX 用于正常運行，以及用于低負載操作的并聯穩壓器電路 IC2 和 Q1。
電阻器 R一個 通過 RD、并聯穩壓器 IC1，二極管 D1和晶體管 Q1 構成低負載串聯通調節偏置電源。選擇這些元件以產生 Q 的電壓1 落在 IC 之間的發射器1的關斷電壓和整流輔助偏置繞組輸出產生的標稱電壓 VAUX_NOM.實際上，IC上的電壓1的 V抄送 引腳以有線或方式跟隨，以較高者為準：VAUX_NOM 或晶體管Q處的電壓1的發射器。當輔助偏置繞組及其組件提供足夠的功率時，Q1的發射器看到反向偏置，Q1 關閉以節省能源。相反，Q1 在 V 時供電輔助 低于 VAUX_NOM 由于輸出負載較輕。注意，電路仍必須包括涓流充電電阻R。T 由于大多數PWM控制器都集成了欠壓鎖定功能，因此能夠在高于標稱電源電壓時啟動。
要設計串聯調整穩壓器，請選擇電阻R。C 為 IC 提供足夠的工作電流2，然后選擇電阻器 RD 以保持 Q1的集電極電壓和電流在其安全工作區域內。選擇電阻器 R一個 和 RB 將串聯穩壓器的輸出電壓設置在IC以上1 的啟動電壓，低于輔助繞組整流輸出提供的標稱電壓。選擇旁路電容器C一個 將 IC 上的紋波電壓降至2.
您可以使用以下內容 方程 調整由電阻R形成的分壓器一個 和 RB :
Q 時的電壓1 的發射極必須低于輔助偏置繞組提供的標稱輔助電壓。V裁判 代表并聯穩壓器 IC2 內部標稱基準電壓為 2.495V，VD1 和 VBE（Q1） 表示 D1 的壓降和 Q1 的正向基極-發射極電壓。
