【導讀】在線式UPS是指不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。所以當停電時，UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電，從而達到了輸出電壓零中斷的切換目標。
在線式UPS
在線式UPS是指不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。所以當停電時，UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電，從而達到了輸出電壓零中斷的切換目標。
當在線式UPS在電網供電正常時，電網輸入的電壓一路經過噪聲濾波器去除電網中的高頻干擾，以得到純凈的交流電，進入整流器進行整流和濾波，并將交流電轉換為平滑直流電，然后分為兩路，一路進入充電器對蓄電池充電，另一路供給逆變器，而逆變器又將直流電轉換成220V，50Hz的交流電供負載使用。

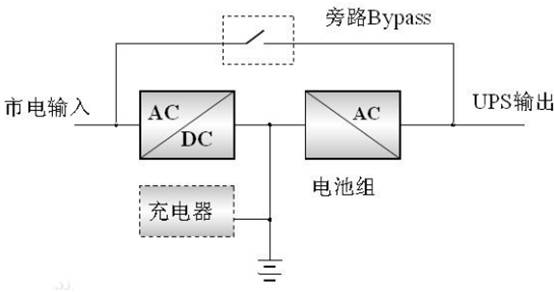

在線式ups電子結構圖
當發生市電中斷時，交流電的輸入已被切斷，整流器不再工作，此時蓄電池放電把能量輸送到逆變器，再由逆變器把直流電變成交流電，供負載使用。因此，對負載來說，盡管市電已不復存在，但此時負載并未因市電中斷而停運，仍可以正常運行
后備式UPS
UPS是UninterrupTIble Power Supply的縮寫，中文名字叫做不間斷電源。UPS是一種在市電停電的情況下，能為用電設備提供持續的穩壓穩頻的交流電輸出的電源裝置。UPS通常帶有儲能裝置，根據工作方式，輸出容量，相數等的不同，UPS可以分為很多種類。根據工作方式，分為后備式、在線互動式及在線式三大類。后備式UPS，又稱非在線式UPS，又稱離線式（off line）。新標準IEC62040-3規定為被動后備式（passive standby）。
在市電正常時，由市電通過簡單穩壓濾波輸出供給用電設備，蓄電池處于充電狀態。當停電時，逆變器工作，將電池提供的直流電轉變?yōu)榉€(wěn)定的交流電輸出給用電設備。由于平時市電正常時，逆變器是不工作的，只有在市電停電蓄電池放電時才開始工作，所以這種UPS被稱為后備式UPS。
后備式UPS主要適用于市電波動不大，對供電質量要求不高的場合。后備式UPS切換時間一般小于10毫秒，因此不適合用在關鍵性的供電不能中斷的場所。不過實際上切換時間很短，而一般計算機或用電設備本身的交換式電源供應器在斷電時應可維持10毫秒左右，用電設備一般不會因為這個切換時間而出現問題。
ups電源在線式和后備式的區別
在線式UPS電源工作原理：
在市電正常供電時，連接市電和負載的UPS電源首先將市電交流電源經整流變成直流電源，然后進行脈寬調制、濾波，再將直流電經逆變器重新轉換成正弦波交流電源向負載供電。當市電中斷時，UPS電源立即不間斷改由蓄電池提供的直流電經逆變器向負載提供正弦波交流電源。因此，對在線式UPS電源而言，在正常情況下，無論有無市電，它都是由UPS電源的逆變器對負載供電，這樣就避免了所有由市電電網電壓波動及干擾而帶來的影響。因為在線式UPS電源可以實現對負載的穩頻、穩壓供電，而且在由市電供電轉換到蓄電池供電時，其轉換時間為零。真正給用戶提供優質的穩壓、穩頻的純凈正弦波電源，從而提供符合網絡系統需要的電源保護。
后備式UPS電源工作原理：
在市電正常供電時，市電通過交流旁路通道再經轉換開關直接向負載提供電源，不經過UPS電源。機內的逆變器處于停止工作狀態，這時的UPS電源實質上相當于一臺性能一般的市電穩壓器。它除了對市電電壓的幅度波動有所改善外，對電壓的頻率不穩、波形畸變以及從電網侵入的干擾等不良影響基本上沒有任何改善。只有當市電供電中斷或低于170V時，蓄電池才對UPS逆變器供電，并向負載提供穩壓、穩額的方波交流電源。 由上可以看出，就供電原理和穩壓穩頻上在線式UPS電源供電質量明顯優于后備式UPS電源。因為它除了可以實現對負載的穩頻、穩壓供電，而且在由市電供電轉換到蓄電池供電時，其轉換時間為零。
價格上，兩種UPS電源也存在較大的差異。一般來說同等功率同樣品牌的在線式UPS電源價格遠高于后備式UPS電源價格。但因為后備式UPS電源沒有直接連接市電和負載，所以正常情況下逆變器是處于關閉狀態的，因此后備式電源的維護成本等都比較低廉。
