【導讀】在上一篇文章“100條估計信號完整性效應的經驗法則（一）”中，我們介紹了50條估計信號完整性效應的經驗法則。本文中，我們將介紹剩下的50條估計信號完整性效應的經驗法則。

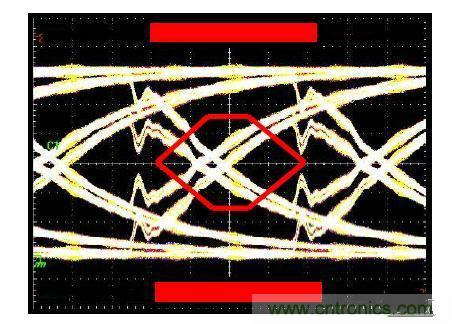

估計信號完整性效應的經驗法則（51-100）：
51、遠端容性負載會增加信號的上升時間。10-90%上升時間約是（100*C）PS，其中C的單位是pF。
52、如果突變的電容小于0.004*產生較多的反射噪聲RT，則可能不會產生問題。
53、50歐姆傳輸線中拐角的電容（pF）是線寬（MIL）的2倍。
54、容性突變會使50%點的時延約增加0.5*Z0*C。
55、如果突變的電感（nH）小于上升時間的10倍，則不會產生問題。
56、對上升時間少于1ns的信號，回路電感約為10nH的軸向引腳電阻可能會產生較多的反射噪聲，這時可換成片式電阻。
57、在50歐姆系統中，需要用4pF電容來補償10nH的電感。
58、1GHz時，1盎司銅線的電阻約是其在DC狀態下電阻的15倍。
59、1GHz時，8mil寬的傳輸線的電阻產生的衰減與介質材料產生的衰減相當，并且介質材料產生的衰減隨著頻率變化得更快。
60、對于3mil或更寬的傳輸線而言，低損耗狀態全是發生在10MHz頻率以上。在低損耗狀態時，特性阻抗以及信號速度與損耗和頻率無關。在常見的級互連中，不存在由損耗引起的色散現象。
61、-3dB衰減相當于初始信號功率減小到50%，初始電壓幅度減小到70%。
62、-20dB衰減相當于初始信號功率減小到1%，初始電壓幅度減小到10%。
63、當處于趨膚效應狀態時，信號路徑與返回路徑的單位長度串聯約是（8/W）*sqrt（F）（其中線寬W：mil、頻率F：GHz）。
64、50歐姆的傳輸線中，由導體產生的單位長度衰減約是36/（WZ0）dB/inch。
65、FR4的耗散因子約是0.02。
66、1GHz時，F(xiàn)R4中由介質材料產生的衰減約是0.1dB/inch，并隨頻率線性增加。
67、對于FR4中的8mil寬、50歐姆傳輸線，在1GHz時，其導體損耗與介質材料損耗相等。
68、受損耗因子的制約，F(xiàn)R4互連線（其長是LEN）的帶寬約是30GHz/Len。
69、FR4互連線可以傳播的最短時間是10ps/inch*Len。
70、如果互連線長度大于上升時間的50倍，則FR4介質板中由損耗引起的上升邊退化是不可忽視的。
71、一對50歐姆微帶傳輸線中，線間距與線寬相等時，信號線間的耦合電容約占5%。
72、一對50歐姆微帶傳輸線中，線間距與線寬相等時，信號線間的耦合電感約占15%。
73、對于1ns的上升時間，F(xiàn)R4中近端噪聲的飽和長度是6inch，它與上升時間成比例。
74、一跟線的負載電容是一個常數，與附近其他線的接近程度無關。
75、對于50歐姆微帶線，線間距與線寬相等時，近端串?dāng)_約為5%。
76、對于50歐姆微帶線，線間距是線寬的2倍時，近端串?dāng)_約為2%。
77、對于50歐姆微帶線，線間距是線寬的3倍時，近端串?dāng)_約為1%。
78、對于50歐姆帶狀線，線間距與線寬相等時，近端串?dāng)_約為6%。
79、對于50歐姆帶狀線，線間距是線寬的2倍時，近端串?dāng)_約為2%。
80、對于50歐姆帶狀線，線間距是線寬的3倍時，近端串?dāng)_約為0.5%。
81、一對50歐姆微帶傳輸線中，間距與線寬相等時，遠端噪聲是4%*TD/RT。如果線時延是1ns，上升時間時0.5ns，則遠端噪聲是8%。
82、一對50歐姆微帶傳輸線中，間距是線寬的2倍時，遠端噪聲是2%*TD/RT。如果線時延是1ns，上升時間時0.5ns，則遠端噪聲是4%。
83、一對50歐姆微帶傳輸線中，間距是線寬的3倍時，遠端噪聲是1.5%*TD/RT。如果線時延是1ns，上升時間時0.5ns，則遠端噪聲是4%。
84、帶狀線或者完全嵌入式微帶線上沒有遠端噪聲。
85、在50歐姆總線中，不管是帶狀線還是微帶線，要使最懷情況下的遠端噪聲低于5%，就必須保持線間距大于線寬的2倍。
86、在50歐姆總線中，線間距離等于線寬時，受害線上75%的竄擾來源于受害線兩邊鄰近的那兩跟線。
87、在50歐姆總線中，線間距離等于線寬時，受害線上95%的竄擾來源于受害線兩邊距離最近的每邊各兩根線條。
88、在50歐姆總線中，線間距離是線寬的2倍時，受害線上100%的竄擾來源于受害線兩邊鄰近的那兩根線條。這是忽略與總線中其他所有線條間的耦合。
89、對于表面布線，加大相鄰信號線間的距離使之足以添加一個防護布線，串?dāng)_常常就會減小到一個可以接受的水平，而且這時沒必要增加防護布線。添加終端短接的防護布線可將串?dāng)_減小到50%。
90、對于帶狀線，使用防護線可以使串?dāng)_減小到不用防護線時的10%。
91、為了保持開關噪聲在可以接受的水平，必須使互感小于2.5nH*上升時間。
92、對于受開關噪聲限制的接插件或者封裝來說，最大可用的時鐘頻率是250MHz/（N*Lm）。其中，Lm是信號/返回路徑對之間的互感（nH），N是同時開關線的數量。
93、在LVDS信號中，共模信號分量是差分信號分量達2倍以上。
94、如果之間沒有耦合，差分對的差分阻抗是其中任意一個單端線阻抗的2倍。
95、一對50歐姆微帶線，只要其中一跟線的電壓維持在高或低不變，則另一跟線的單端特性阻抗就與鄰近線的距離完全無關。
96、在緊耦合差分微帶線中，與線寬等于線間距時的耦合相比，線條離得很遠而沒有耦合時，差分特性阻抗僅會降低10%左右。
97、對于寬邊耦合差分對，線條間的距離應至少比線寬大，這么做的目的是為了獲得可高達100歐姆的差分阻抗。
98、FCC的B級要求是，在100MHz時，3M遠處的遠場強度要小于150μV/M。
99、鄰近的單端攻擊次線在強耦合差分對上產生的差分信號串?dāng)_比弱耦合差分對上的少30%。
100、鄰近的單端攻擊次線在強耦合差分對上產生的共模信號串?dāng)_比弱耦合差分對上的多30%。
