【導讀】設計逆變電源時，難免會遇到燒管的現象。專家總結了很多種原因，但是大多都是只給出了解決方法，卻沒有針對故障的前后關系進行詳細的贅述。小編就在這里給大家分析并解決逆變電源中的燒管問題，針對燒管問題給出了解決的辦法。
本例為24V/1000W逆變電源前級，經常出現燒管與燒芯片的現象。
采用SG3525+IR2110+RU190N08Q，采用推挽拓撲結構24V升400V，開關頻率28K，目前只做了前級，變壓器次級直接帶載實驗用直流穩壓電源帶載（24V/5A），帶80W的純功率電阻沒問題，空載電流為0.3A，最后一次接24V電池試驗，負載換成1000W的電爐（3個220V/1000W電爐串聯，接400V功率約1066W），用錫絲做的保險絲，上電后四個場管燒了三個，驅動板穩壓管被燒斷（芯片沒被燒壞），然后保險絲也燒斷，上電時間前后不到1秒。測量了三個燒壞的場管，G、D、S極直接導通，那么是什么樣的原因導致的呢？
通過對電爐的電感測量，單個電爐的電感約為75uH，之前用電池供電帶電爐時發現純電爐負載與電爐串200W白熾燈完全是兩個效果，感覺是受電爐的寄生電感的影響。
又或者是否是管子的耐壓不夠，RU190N08Q耐壓值為80V，是否要換成單電容半橋式驅動？
要從推挽的原理上來分析，推挽輸出的直流，因此即便有輸出的大電解，也不可能是電爐絲的電感造成的。推挽的MOS管耐壓是輸入電壓的兩倍，但不包括漏感引起的尖峰。24V的電池，80V耐壓的管子應該是比較合適的，但是變壓器繞的太差就另說，可以帶白熾燈的情況下測一下漏端波形，一般標稱80V的正品管子，短時間超過80V也不會發生損毀現象。

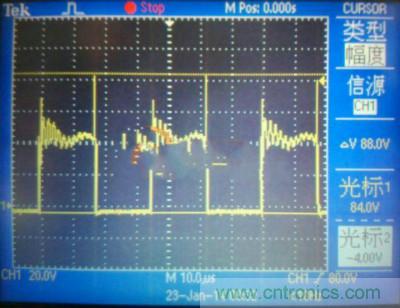

圖1 空載DS的波形
圖2 100W純阻性負載DS極波形
從圖1與圖2可以看到，尖峰已經達到九十多V，必須改變變壓器的繞法，把初級繞在中間，次級分兩部分包裹初級。驅動能力不夠不需要用2110，加三極管做圖騰即可，8050+8550的峰值電流也可以達到2A。
本篇文章為大家介紹了逆變電源燒管的案例，并對案例進行了全面的分析，提供了思路和解決方法，希望大家在閱讀過本篇文章后能夠利用文中的知識來應用到自己的設計中。
