【導讀】TL494是一種開關電源脈寬調制(PWM)控制芯片，它包含了開關電源控制的所有功能，它優異性能奪得了工程師和電源制造商的青睞。那么你了解TL494嗎？這里小編將為大家揭秘TL494的一切。
TL494是一種開關電源脈寬調制(PWM)控制芯片，它包含了開關電源控制的所有功能，它優異性能奪得了工程師和電源制造商的青睞，因此廣泛應用于單端正激雙管式、半橋式、全橋式開關電源中。
技術指標
調制方式：定頻調寬
控制模式：電壓模式
最高額定頻率：300000Hz
輸出端口：雙端交錯
每端最大占空比：45%
封裝：SOP-16，DIP-16
常用拓撲：Buck、推挽、半橋
歷史和現狀
TL494是1980年代初由德州儀器(TI)設計并推出，推出后立刻得到市場的廣泛接受，尤其是在PC機的ATX半橋電源上。直至今日，仍有相當比例的PC機電源基于TL494芯片。多年來，作為最廉價的雙端PWM芯片，TL494在雙端拓撲，如推挽和半橋中應用極多。由于其較低的工作頻率以及單端的輸出端口特性，它常配合功率雙極性晶體管(BJT)使用，如用于配合功率MOSFET則需外加電路。
TL494已成為一種工業標準芯片，由很多家集成電路廠商生產。它也被命名為其他型號，如飛兆(Fairchild，又稱仙童)公司將它的TL494兼容芯片命名為KA7500。
雖然TL494的架構被歷史證明極為優秀，但由于其老舊的工藝、低頻率、以及缺乏新的節能特性，它正在高端市場面臨著淘汰。至2008年，幾乎沒有售價高于人民幣300元的開關電源使用TL494作為主控芯片了，盡管低端、中端市場仍然大量采用。
[page]

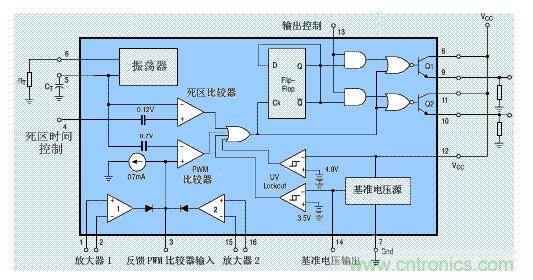

工作原理
5V基準源
TL494內置了基于帶隙原理的基準源，基準源的穩定輸出電壓為5V，條件是VCC電壓在7V以上，誤差在100mV之內。基準源的輸出引腳是第14腳 REF。
鋸齒波振蕩器
TL494內置了線性鋸齒波振蕩器，產生0.3~3V的鋸齒波。振蕩頻率可通過外部的一個電阻Rt和一個電容Ct進行調節，其振蕩頻率為：f=1/RtCt，其中Rt的單位為歐姆，Ct的單位為法拉。鋸齒波可以在Ct引腳測量到。
運算放大器
TL494集成了兩個單電源供電的運算放大器。運算放大器傳遞函數為ft(ni，inv)=A(ni-inv)，但不能越出輸出擺幅。一般電源電路中，運放接成閉環運行。少數特殊情況下使用開環，由外界輸入信號。兩個運放的輸出端分別接一個二極管，和COMP引腳以及后級電路(比較器)相連接。這保證了兩個運放中較高的輸出進入后級電路。
比較器
運算放大器輸出的信號(COMP引腳)在芯片內部進入比較器正輸入端，和進入負輸入端的鋸齒波比較。當鋸齒波高于COMP引腳的信號時，比較器輸出0，反之則輸出1。
脈沖觸發器
脈沖觸發器在鋸齒波的下降沿且比較器輸出1時導通，令兩個中的一個輸出端(依次輪流)片內三極管導通，并在比較器輸出降到0時截止。
靜區時間比較器
靜區(直譯死區)時間由Dead Time Control引腳4設置，它通過一個比較器對脈沖觸發器實行干擾，限制最大占空比。可設置的每端占空比上限最高為45%，在工作頻率高于150KHz時占空比上限是42%左右。(當DTC引腳電平被設為0時)

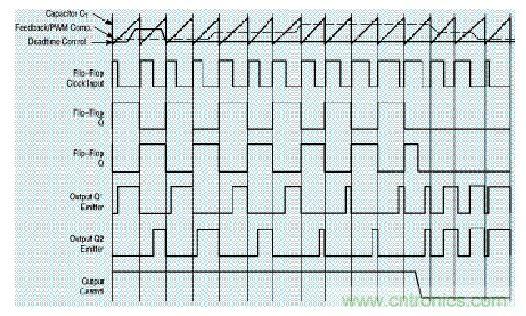

時序圖
示例設計
以下的示例設計是過于陳舊的。新的設計有更高的效率和更低的成本。

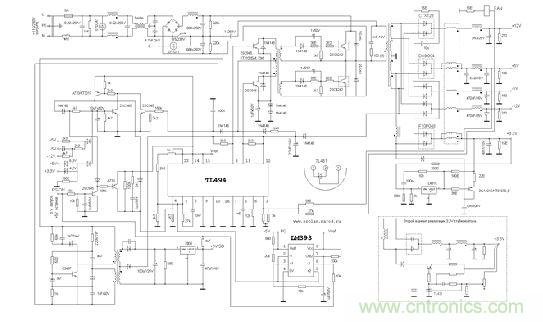

ATX半橋電源

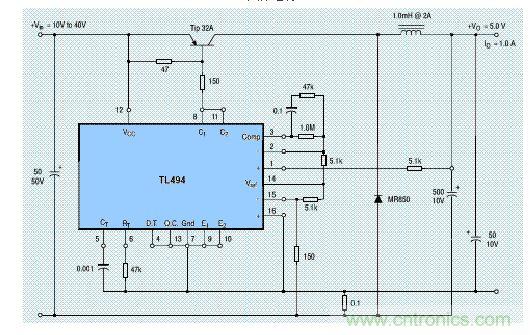

Buck拓撲穩壓電源
