【導讀】非隔離LED驅動電源方案具有尺寸小，能效高，成本低等諸多優勢，成為應用熱點。本文介紹的一款10W 非隔離LED驅動電源設計方案，該設計無須反饋，從而整個設計簡單，器件少，成本低，效率高。文中還詳細介紹了電感的計算和設計方法，并進行了驗證，保證了該方案的可行性。
LED驅動電源市場中，非隔離解決方案由于其磁性元件尺寸更小、能效更高、元件數量更少、總物料單成本更低，以及能以機械設計滿足安規等優勢，成為應用熱點。本文介紹了一款使用TI控制芯片TPS92210設計的10W LED驅動電源。使用TPS92210特有的臨界模式固定峰值電流控制功能，設計無須反饋，從而整個設計簡單，器件少，成本低，效率高。
1、電源方案介紹
本方案采用TPS92210控制的臨界Buck電路，設置TPS92210工作于固定峰值電流的方法，使電感電流峰值固定，因?yàn)殡娐饭ぷ髟谂R界模式，所以電感電流的平均值等于峰值電流的一半，從而達到輸出恒流的目的。
同時，本方案不需要額外的電路，TPS92210本身可以實現輸出過流、短路、開路等保護。所以整個方案的元件少，成本低。
輸入采用了填谷電路，使得整機的PF值一直在0.7以上。
C8，L2，C5組成pi型濾波。整機通過了傳導測試。

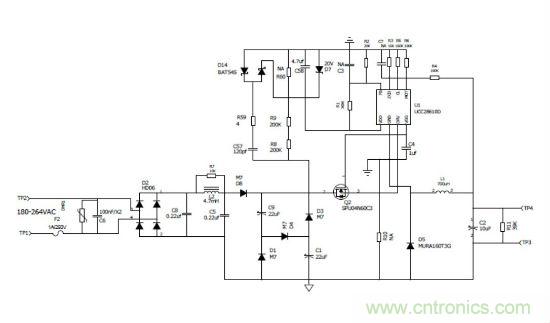

圖1:10WLED電源解決方案

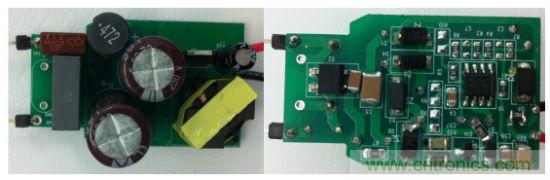

圖2:10WLED電源實物圖
[page]圖2:10WLED電源實物圖
1.1TPS92210臨界模式設置
TPS92210需要滿足三個條件來開始一個新的周期：
1)距離上一次開通的時間需要大于由Ifb電流控制的時間。
2)距離上一次開通的時間需要大于芯片的最高頻率所限制的時間7.5us。
3)Tze腳必須有由高到低的零點穿越。
由于需要滿足以上三個條件，設計中將FB腳通過電阻接到Vdd設置一個固定的直流偏置，使TPS92210的開通完全由Tze腳的電壓零點穿越來決定，這就保證了變換器一直工作在臨界電流模式。
1.2電感的設計
根據輸入輸出要求，計算電感量。本方案中，輸入176V~264Vac，輸出40V，0.25A。由于輸入采用了填谷電路，所以輸入的電壓范圍可以計算如下：
根據上面計算的最小最大輸入電壓，可以計算最小、最大占空比：
電感需要大約67匝。根據之前計算的電流RMS值，和設定的電流密度j，選擇AWG30來繞制電感。選用1股AWG30作為繞組。
[page]
2、測試結果
根據以上分析和設計，制作了樣機并驗證其性能，實驗結果如下。

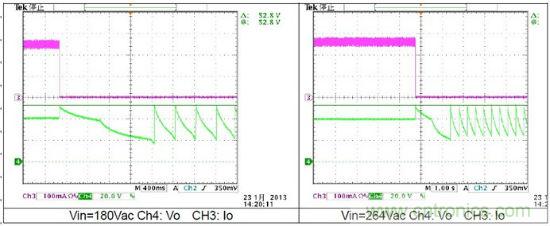

短路保護
開路保護
3、結論
本文分析設計了使用TPS92210控制的臨界模式buck變換器。分析了TPS92210臨界模式的可行性以及設置方式。詳細介紹了電感的計算和設計方法。最后制作了樣機驗證了分析和計算的正確。保證了TPS92210用于非隔離恒流LED驅動電源的可行性。
