所謂的無線輸電，其實就是一個電流變磁場、磁場變電流的轉換過程，這在實際應用中非常廣泛，只不過往往被我們忽略了它的存在。如果我們能更深一層次的去探討電子技術，你就會發現它是如此的簡單并且神奇！

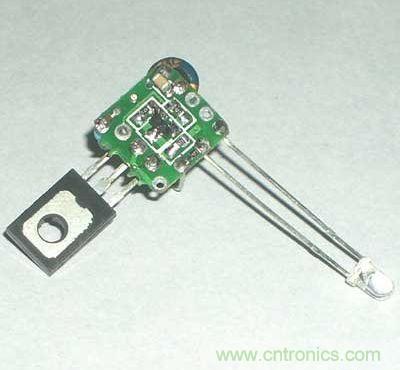

這是反面圖

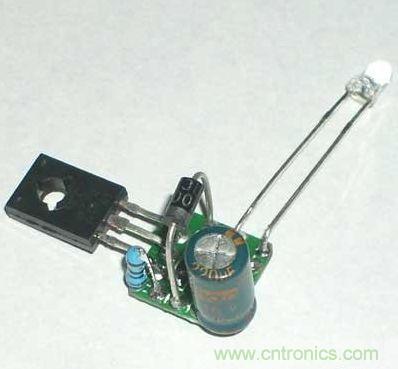

聰明的朋友可以對著圖自行制作。

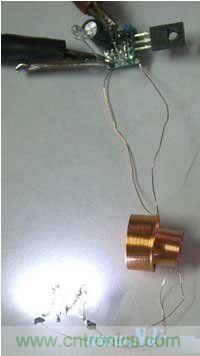

這是無線供電線圈進行測試，由于測試不需要大功率工作，因此不必安裝散熱片。
[page]
次級線圈采用四個發白光的草帽燈，先兩個兩個的串聯后再反向并聯接到線圈，這樣，不論怎樣，只要線圈有電壓，總會至少有兩個二極管發光！該發光二極管的點亮電壓為2.8-3.2V，要想讓發光二極管點亮，至少應有5V的感應電壓才行！

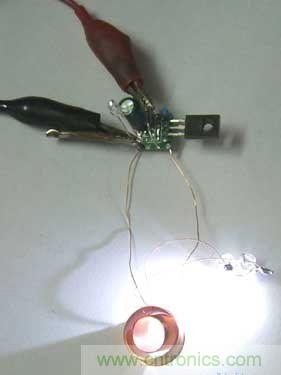

請看，次級線圈只用一個100UH的電感也能感應出5V以上的電壓！

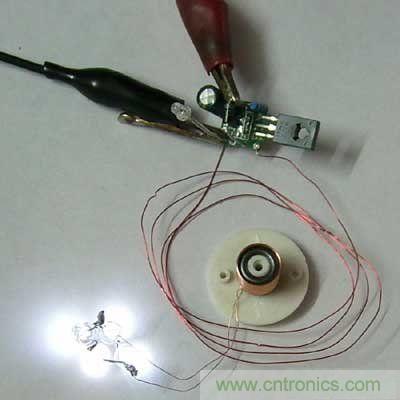

請看，初級線圈、次級線圈都采用空心線圈，無需高頻導磁磁芯也能感應出5V以上的電壓！
[page]
請看，初級線圈、次級線圈都采用100UH的電感也能感應出5V以上的電壓！

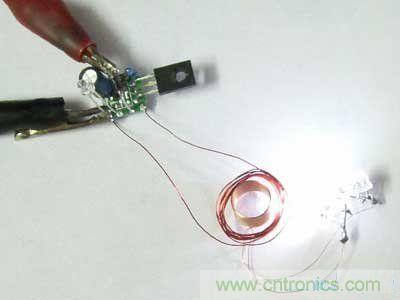

真是難以相信，初級線圈隨便繞個10來圈都能工作！

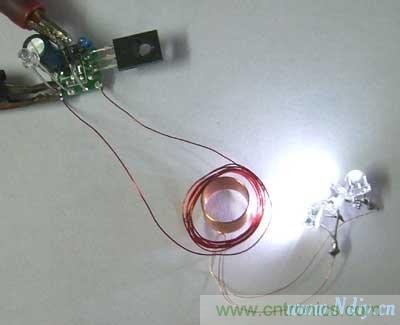

兩個空心線圈套到一起了，發光二極管發出很強的白光！請注意千萬將電壓調高，否則發光二極管可能會被燒壞的。
[page]

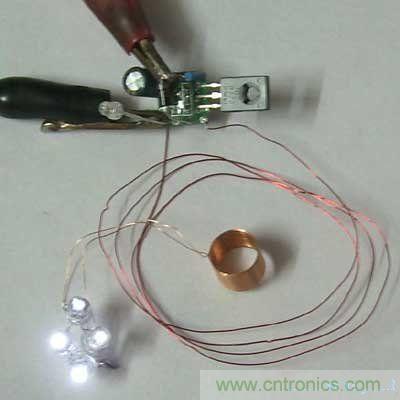

兩個電感也能感應出5V以上的電壓來！
兩個空心線圈也能感應出5V以上的電壓來！
真奇怪！初級僅僅只有4圈！
[page]

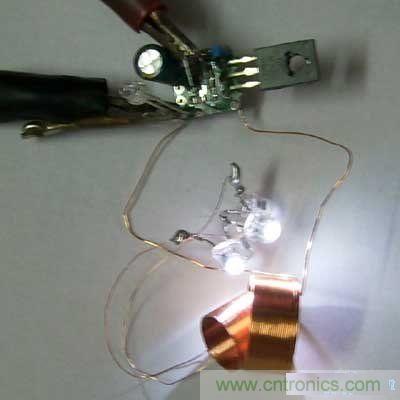

初級還是只有4圈！不過，次級加了一個高頻導磁磁芯！看樣子，磁芯確實有聚集磁力線、提高導磁率的作用，書上說得對！
為什么有時候兩個發光二極管亮，有時四個發光二極管亮？這跟線圈和負載有關，本模塊電路最佳輸出就是只有半周的信號強，這樣用半波整流，既省元件又不占地方！
