【導讀】還在為手機電量不足而擔心嗎？還在為買不到合適的移動電源而苦惱嗎？不如來自己做一個吧！不管你帶的是什么品牌、什么型號、什么樣的接口，都可以用它來充電，充幾部手機都毫無壓力，還在猶豫什么，趕緊動手吧！
現在的手機啊，屏幕越來越大，性能越來越好，越來越娛樂化，然后為了薄如紙張，電池就越來越不經用了。為了能長時間使用手機，很多人都開始購買了第二塊電池，但是往往也不夠用，某些不能跟換電池的手機用戶就更慘了。所以，移動電源就開始大行其道了。
總體上這個移動電源有這么四個部分構成：充電，升壓，保護和電池。首先，電池一般都是用可充電的鋰電池，以片狀的鋰聚合物電池還有18650封裝的標準鋰電用的最多。根據情況，通過并聯來提高容量，延長使用時間。然后，有一個充電電路為電池充電，一般設定為了充電方便和效率考慮，都使用標準的5V電源，接口為MINI USB，通過專用的鋰電池充電芯片來控制和管理鋰電池的充電動作。升壓部分，是把鋰電池的輸出電壓，從平均3.7V電壓提升到5V，來輸出到外部供電，因為現在基本都是開關電路控制，效率很高，線路本身的損耗可以忽略。保護部分有單獨接入的，也有集成在充電放電部分里面的，主要防止短路和過沖過放，這些動作都會影響到鋰電池的安全性和壽命。
DIY移動電源：材料
1、鋰電池盒

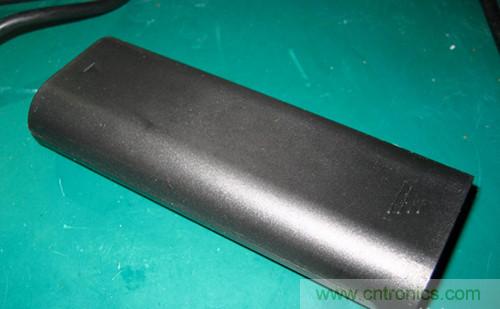

這是網上購買的標準雙18650鋰電池的電池盒，內部可以容納兩節標準18650電池，以及適當大小的控制電路。

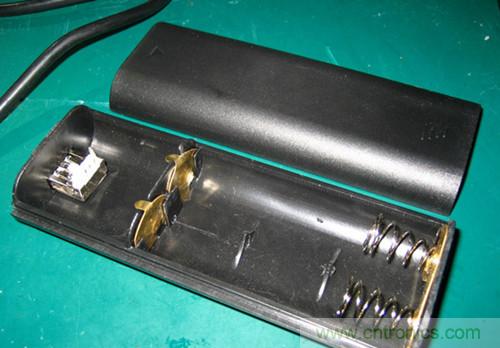

這是電池盒內部。本身就是并聯結構，很方便。

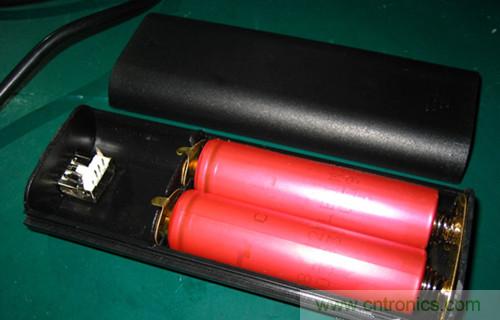

看看電池放進去的樣子，熟悉電池的朋友可以猜猜這是啥電池。
2、成品一體化電路板

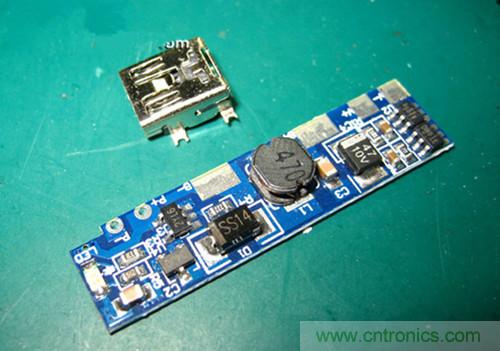

為了簡化自己的工作量，這是網上購買的成品一體化電路板，帶充電，升壓，電池保護一體全集成，充電電流最大0.5A，輸出最大0.5A，平時充個手機是足夠了的。上面那個插座是MINI USB口。
3、3M雙面膠
DIY移動電源：固定

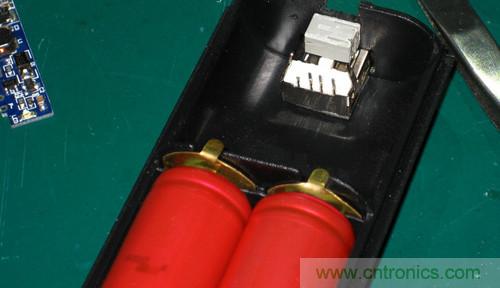

用3M雙面膠固定住標準USB口，然后截取一段合適大小的塑料塊，用漢高瞬間膠固定，在上方的塑料蓋上切割出合適的缺口，用于放置MINI USB口。
看看樣子，堆疊在一起，剛剛好合適。
DIY移動電源：接線

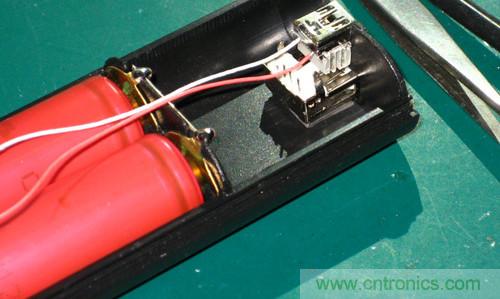

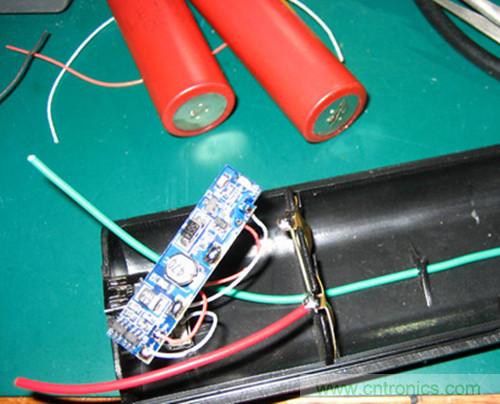

穿好焊接好連線，很簡單的哦~

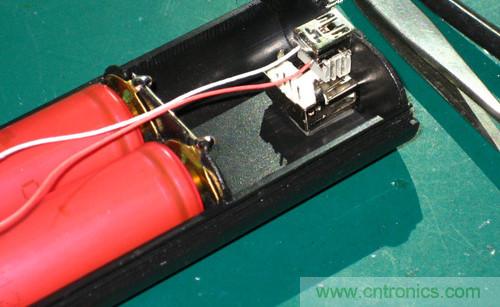

固定一下，基本上就完成了。在這張圖里用了簡單接法，把輸出口的D+D-口直接短路，可以適應大部分智能機的充電識別需求。
DIY移動電源：兼容
為了提高適應性，比如水果機也能充電，外接了一塊識別電阻板，向下兼容輸出口的D+D-口直接短路模式，算完美了，可以兼容99%的機型。

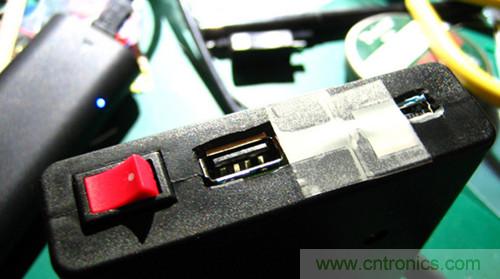

移動電源成品

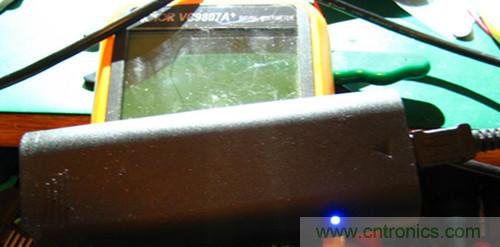

看這幽幽小藍光，還是很有感覺的。

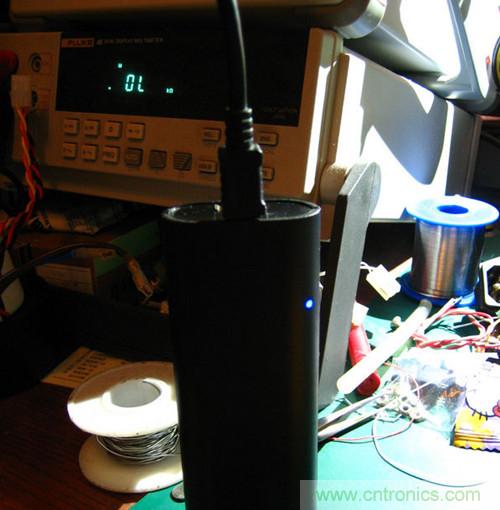

移動電源四電池版

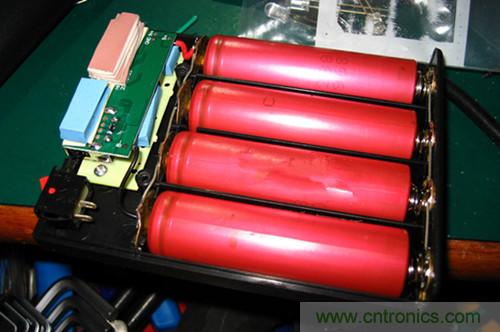

這是4電池版的，同期做的，順便也亮相下•••后來加裝了兩個小LED當照明，就不重新拍了。自己做個移動電源，比買現成的可節約多了。
