產品特性：
- 可將功耗銳降 50%，運行速度提升 50%
- 支持高達 600 MHz 的帶寬
- RF 邊帶圖像抑制
適用范圍：
- 3G、LTE、GSM 及 WiMAX 無線基站與中繼器

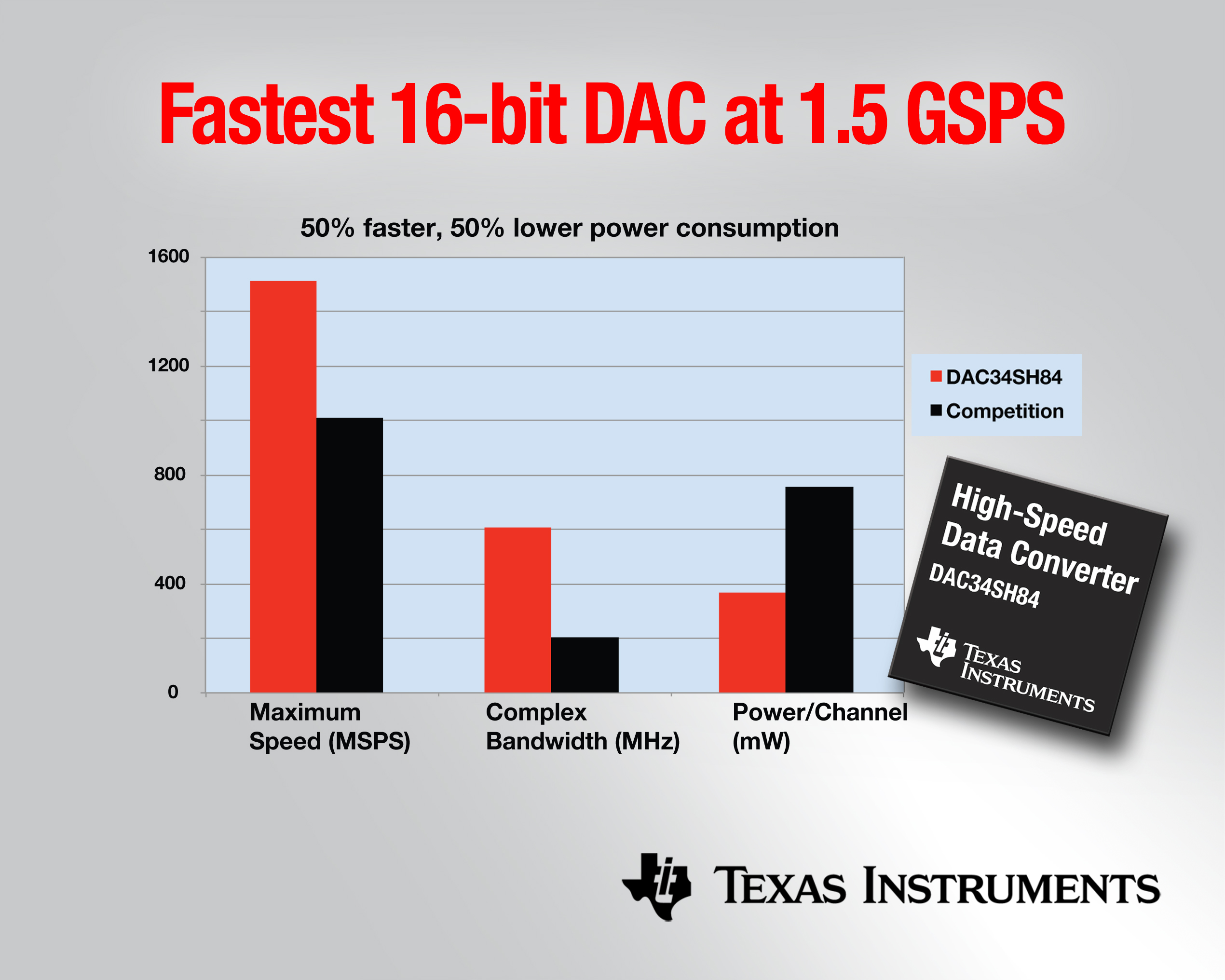

日前，德州儀器 (TI) 宣布推出業界最快速度 16 位數模轉換器 (DAC)，進一步突破數據轉換器的性能極限。該 4 通道 DAC34SH84 與性能最接近的16 位 DAC 相比，速度提升 50%，功耗降低 50%，時鐘速率高達 1.5 GSPS，單位通道功耗僅為 362 mW。DAC34SH84 支持 1.25 GSPS DAC34H84引腳兼容升級，可幫助客戶實現 3G、LTE、GSM 及 WiMAX 無線基站與中繼器，微波點對點無線電、軟件定義無線電與波形生成系統的速度最大化。
DAC34SH84 的主要特性與優勢
• 更高的帶寬：每個 DAC 750 MSPS 的輸入速率支持高達 600 MHz 的帶寬，可充分滿足 120 MHz 的五階線性化需求，以最高采樣率運行時帶寬比競爭產品高 3 倍；
• 頻率捷變：2x 至 16x 內插與 2 個獨立 32 位數控振蕩器可在支持頻率計劃高靈活性的同時，降低接口的速率與FPGA成本；
• RF 邊帶圖像抑制：完整 RF 傳輸路徑的片上校準不但可抑制邊帶與本地振蕩器直通，同時還可驅動最新 TRF3705 等 IQ 調制器；
• 最快速度 16 位 DAC：DAC34SH84 屬于 DAC3484 系列，該系列包括業界速度第二的 16 位 DAC：1.25 GSPS 4 通道 DAC3484 與 DAC34H84 以及 1.25 GSPS 雙通道 DAC3482 等。除高速度外，該系列還可幫助設計人員最大限度地提高設計方案的電源效率。
工具與支持
DAC34SH84EVM 評估板現已開始供貨。它包含可直接評估 DAC34SH84 的變壓器耦合 IF 輸出。
對于完整的比特至 RF 發送器原型設計，TSW30SH84EVM 不但包含 DAC34SH84，而且還包含 TRF3705 IQ 調制器、LMK04800 超低抖動時鐘清除器、如 DC/DC 轉換器與低噪聲 LDO 等 TI 電源管理器件以及功率放大器，TSW30SH84EVM已于今日開始接受訂單。
今天同步推出的TSW1400EVM 模式生成模塊具有高速雙數據速率低壓差分信號 (LVDS) 輸出總線，可在1.5 GSPS 速率下支持 16 位數據，從而可滿足在 DAC34SH84EVM 中高速生成各種模式的需求。在與 DAC34SH84EVM 或 TSW30SH84EVM 結合后，TSW1400EVM 還可在提供高靈活評估環境的同時，通過大型板載存儲器實現已調制模式生成。TSW1400EVM 現已開始提供。
最新 TSW1406EVM 模式生成模塊可為每比特高達 1 GSPS 的簡單模式生成提供成本更低的替代方案，其將于今年 3 月份開始供貨。
此外，驗證電路板信號完整性需求的 IBIS 模型也已開始提供。
