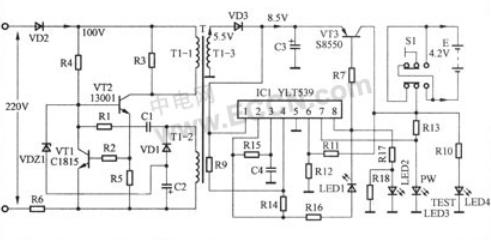

由于各型號手機所附帶的充電器插口不同，以造成各手機充電器之間不能通用。當用戶手機充電器損壞或丟失后，無法修復或購不到同型號充電器，使手機無法使用。萬能充電器廠家看到這樣的商機，就開發生產出手機萬能充電器，該充電器由于其體積小、攜帶方便，操作簡單，價格便宜，適合機型多，深受用戶的歡迎。下面以深圳亞力通實業有限公司生產的四海通S538型萬能充電器為例，介紹其工作原理和維修方法。該充電器在市場上占有率較高，又沒有隨機附帶電路圖，給維修帶來一定的難度，本文根據實物測繪出其工作原理圖，見附圖，供維修時參考。
四海通S538型萬能充電器在外觀設計上比較獨特，面板上采用透明塑料制作的半橢圓形夾子，透明塑料面板上固定有兩個距離可調節的不銹鋼簧片作為充電電極。面板的尾部并排有1個測試開關(極性轉換開關)和4個狀態指示燈，用戶根據需要可以調節充電器電極距離和輸出電壓極性，并通過狀態指示燈可方便看出電池的充電情況。
一、工作原理
該充電器電路主要由振蕩電路、充電電路、穩壓保護電路等組成，其輸入電壓AC220V、50／60Hz、40mA，輸出電壓DC4．2V、輸出電流在150mA～180mA。在充電之前，先接上待充電池，看充電器面板上的測試指示燈是否亮?若亮，表示極性正確，可以接通電源充電；否則，說明電池的極性和充電器輸出電壓的極性是相反的，這時需要按一下極性轉換開關AN1(測試鍵)才行。具體電路原理如下。
1．振蕩電路
該電路主要由三極管VT2及開關變壓器T1等組成。接通電源后，交流220V經二極管VD2半波整流，形成100V左右的直流電壓。該電壓經開關變壓器T的卜1初級繞組加到了三極管VT2的c極，同時該電壓經啟動電阻R4為VT2的b極提供一個正向偏置電壓，使VT2導通。此時，三極管VT2和開關變壓器T1組成的間歇振蕩電路開始工作，開關變壓器T的1-1初級繞組中有電流通過。
由于正反饋?zhàn)饔茫谧儔浩鱐的1-2繞組感應的電壓通過反饋電阻R1和電容C1加到VT2的b極，使三極管VT2的b極導通電流加大，迅速進人飽和區。隨著電容C1兩端電壓不斷升高，VT1的b極電壓逐漸降低，使三極管VT2逐漸退出飽和區，其集電極電流開始減少，變壓器T的1-1初級繞組中產生的磁通量也開始減少。在變壓器T的1-2繞組感應的負反饋電壓，使VT2迅速截止，完成一個振蕩周期。在VT2進入截止期間，變壓器T的1-3繞組就感應出一個5．5V左右的交流電壓，作為后級的充電電壓。
2．充電電路
該電路主要由一塊軟塑封集成塊IC1(YLT539)和三極管VT3等組成。從變壓器T的1-3繞組感應出的交流電壓5．5V經二極管VD3整流、電容C3濾波后，輸出一個直流8．5V左右電壓(空載時)，該電壓一部分加到三極管VT3的e極；另一部分送到軟塑封集成塊IC1(YLT539)的1腳，為其提供工作電源。集成塊IC1有了工作電源后開始啟動工作，在其8腳輸出低電平充電脈沖，使三極管VT3導通，直流8．5V電壓開始向電池E充電。
當待充電池E電壓低于4．2V時，該電壓經取樣電阻R11、R12分壓后，加到集成塊IC1的6腳上，該電壓低于集成塊IC1內部參考電壓越多，集成塊IC1的8腳輸出的電平越低，三極管VT3的b極電位也越低，其導通量越大，直流電壓(8．5V)經極性轉換開關S1向電池E快速充電。由于集成塊IC1的2、3、4腳和電容C4共同組成振蕩諧振電路，其2腳輸出的振蕩脈沖經電阻R16送至充電指示燈LED1(綠)的正極，其負極接到集成塊IC1的8腳。在電池剛接人電路時，集成塊IC1的8腳輸出的電平越低，充電指示燈LED1閃爍發光強。隨著充電時間延長，電池所充的電壓慢慢升高，集成塊IC1的8腳輸出電壓慢慢升高，充電指示燈LED1閃爍發光逐漸變?nèi)酢?br /> [page]
當電池E慢慢充到4．2V左右時，集成塊IC1的6腳電位也達到其內部的參考電壓1．8V。此時，集成塊IC1內部電路動作，使其8腳電壓輸出高電平，三極管VT3截止，充電指示燈LED1不再閃爍發光而熄滅，充滿指示燈LED2(綠)由滅變亮。
3．穩壓保護電路
該電路主要由三極管VT1、穩壓二極管VDZ1等組成。
過壓保護：當輸出電壓升高時，在變壓器T的1-2反饋繞組端感應的電壓就會升高，則電容C2所充電壓升高。當電容C2兩端電壓超過穩壓二極管VDZ1的穩壓值時，穩壓二極管VDZ1擊穿導通，三極管VT2的基極電壓拉低，使其導通時間縮短或迅速截止，經開關變壓器T1耦合后，使次級輸出電壓降低。反之，使輸出電壓升高，從而確保輸出電壓穩定。
過流保護：在接通電源瞬間或當某種原因使三極管VT2的電流過大時，在R5、R6上的壓降就大，使過流保護管VT1導通，VT2截止，從而有效防止開關管VT1因沖擊電流過大而損壞。同時電阻R6上的壓降，使電容C2兩端電壓升高，此后過流保護過程與穩壓原理相同，這里不再重復。三極管VT1是過流保護管，R5、R6是VT2的過流取樣保護電阻。
二、常見故障檢修
例1：接上待充電池及電源后，電源PW指示燈LED3及測試指示燈TESTLED4亮，而充電LED1及充滿指示燈LED2不亮，無電壓輸出，不能給電池充電。
分析檢修：這種故障多是充電器開關振蕩電路沒有工作所致。在實際檢修過程中，發現開關管VT2和電阻R6損壞最多。一般情況下，電池E的充電電路工作電壓較低，其元件損壞的概率不是很大，也就是開關變壓器T1的次級之后電路的損壞概率不是很大。
例2：接上待充電池及電源后，各狀態指示燈顯示正常，但就是充不進電或充電時間長。
分析檢修：這種故障多是三極管VT3(8550)損壞，用正常管子換上后，即可排除故障。如果三極管VT3正常，再用表測電容C3(100μF／16V)兩端電壓，正常在直流8．5V左右。若電壓正常，應檢查電阻R7或集成塊IC1，集成塊IC1各引腳正常參數如附表所示。若電壓低，再測開關變壓器T1次級輸出電壓，正常在交流5．5V左右。若電壓正常，說明電容C3或整流二極管VD3損壞；若電壓低，應檢查開關變壓器T1及其前級各元件。
