在開關電源電路設計或電路試驗過程中，經常要對線圈或導線的電感以及線圈的匝數進行計算，以便對電路參數進行調整和改進。下面僅列出多種線圈電感量的計算方法以供參考
在進行電路計算的時候，一般都采用SI國際單位制，即導磁率采用相對導磁率與真空導磁率的乘積，即：
，其中相對導磁率
是一個沒有單位的系數，真空導磁率
的單位為H/m。
1、圓截面直導線的電感

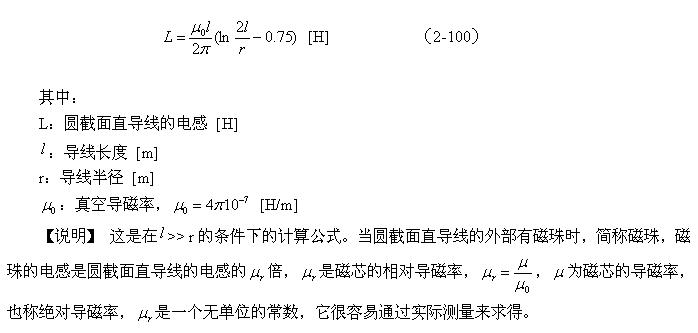

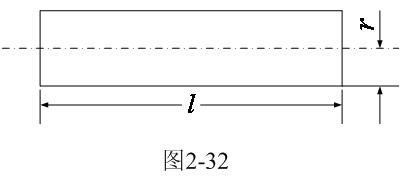

圓截面直導線如圖2-32所示，其電感為：
2、同軸電纜線的電感

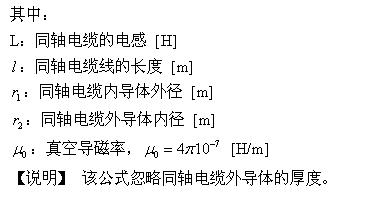

同軸電纜線如圖2-33所示，其電感為：
[page]
3、雙線制傳輸線的電感

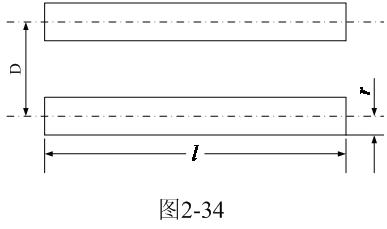

雙線制傳輸線如圖2-34所示，其電感為：
4、兩平行直導線之間的互感

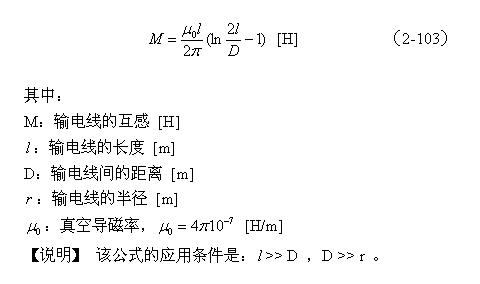

兩平行直導線如圖2-34所示，其互感為：

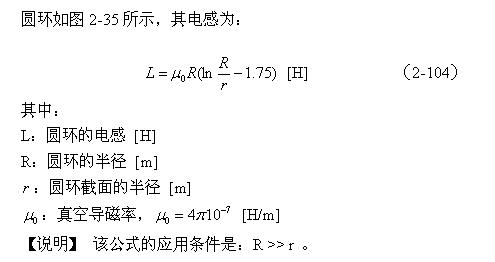

5、圓環的電感
[page]

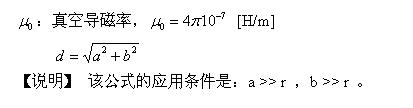

5、矩型線圈的電感

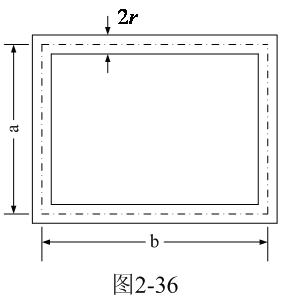

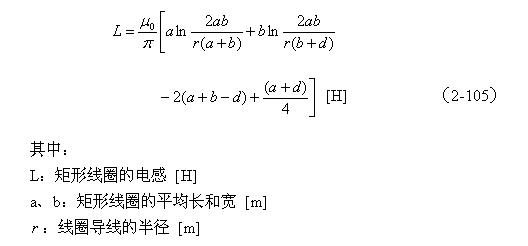

矩形線圈如圖2-36所示，其電感為：
6、螺旋線圈的電感
[page]

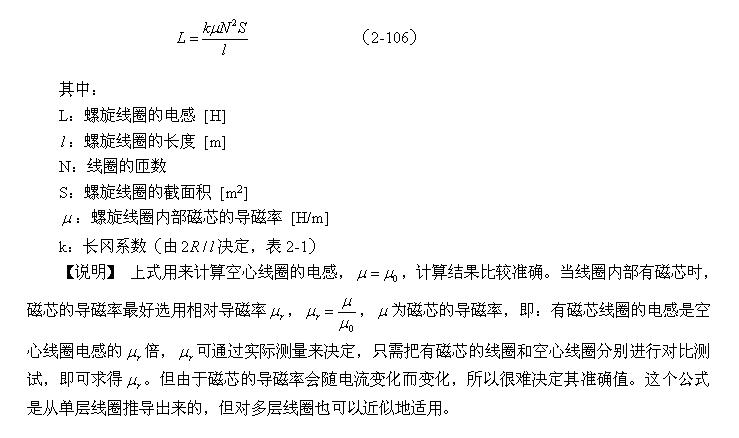

螺旋線圈如圖2-37所示，其電感為：
7、多層繞組線圈的電感

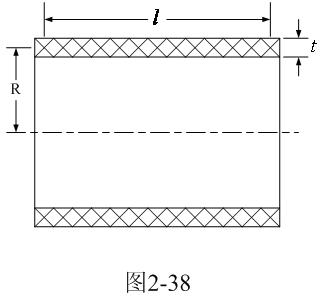

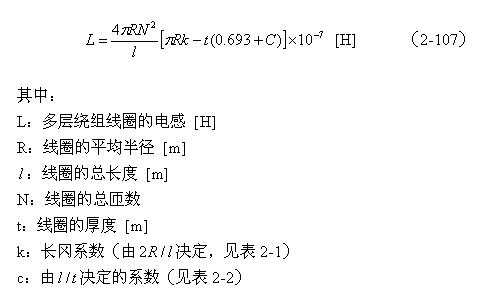

多層繞組線圈如圖2-38所示，其電感為：
[page]

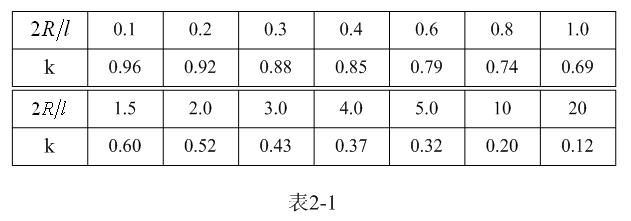

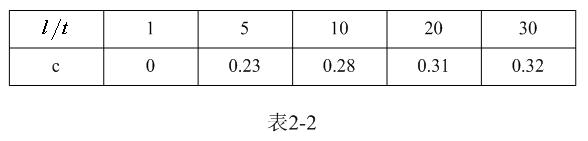

【說明】上式是用來計算多層線圈繞組、截面為圓形的空心線圈的電感計算公式。長岡系數k可查閱表2-1，系數c可查閱表2-2。當線圈內部有磁芯時，有磁芯線圈的電感是空心線圈電感的 倍， 是磁芯的相對導磁率。相對導磁率的測試方法很簡單，只需把有磁芯的線圈和空心線圈分別進行測試，通過對比即可求出相對導磁率的大小。
8、變壓器線圈的電感

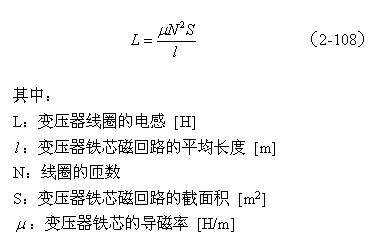

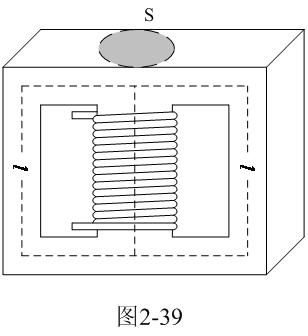

變壓器線圈如圖2-39所示，其電感為：
【說明】上式是用來計算變壓器線圈電感的計算公式。由于變壓器鐵芯的磁回路基本是封閉的，變壓器鐵芯的平均導磁率相對來說比較大。鐵芯的導磁率一般在產品技術手冊中都會給出，但由于大多數開關電源變壓器的鐵芯都留有氣隙，留有氣隙的磁回路會出現磁場強度以及磁感應強度分布不均勻，因此，（2-108）式中的導磁率只能使用平均導磁率，技術手冊中的數據不能直接使用。
在這種情況下，最好的方法是先制作一個簡單樣品，例如，在某個選好的變壓器鐵芯的骨架上繞一個簡單線圈（比如匝數為10），然后對線圈的電感量進行測試，或者找一個已知線圈匝數與電感量的樣品作為參考。知道了線圈樣品的電感量后，只需把已知參數代入（2-108）或（2-94）式，即可求出其它未知參數，然后把所有已知參數定義為一個常數k；最后電感的計算公司就可以簡化為：L = kN2 ，這樣，電感量的計算就變得非常簡單。
9、兩個線圈的互感

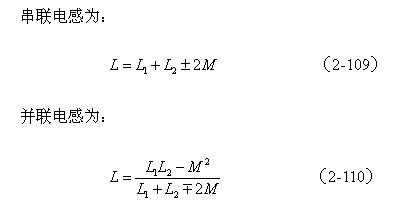

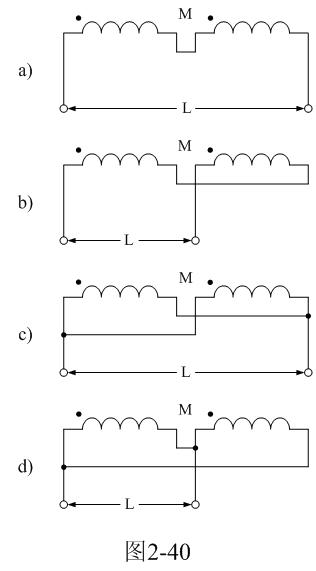

兩線圈的連接方法如圖2-40所示。其中圖2-40-a和圖2-40-b分別為正、反向串聯；圖2-40-c和圖2-40-d分別為正、反向并聯。
其中：
L：兩個線圈連接后的電感 [H]
L1、L2 ：分別為線圈1與線圈2的自感 [H]
M：兩個線圈的互感 [H]

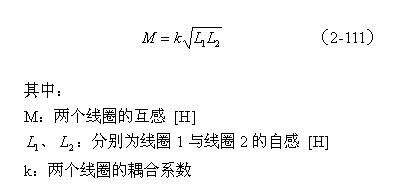

【說明】互感M有正負，圖2-40-a和圖2-40-c的接法互感M為正，圖2-40-b和圖2-40-d的接法互感M為負。兩個線圈之間的互感M為：
【說明】互感的大小，取決兩個線圈的結構和兩個線圈的相對位置以及導磁物質。當K=1時，
，這時的耦合稱為全耦合，它表示一個線圈產生的磁通全部從另一個線圈通過（沒有漏磁通）。但在實際應用中，無論任何結構的兩個線圈總會產生漏磁通，因此，耦合系數k總是一個小于1的數。一般帶有鐵芯的變壓器漏感都比較小，因此，變壓器初、次級線圈之間的偶合系數可以認為約等于1。
