【導讀】在醫療電子領域，設備的安全性與可靠性直接關乎患者的生命健康與醫護人員的職業安全。不同于普通的消費電子產品，醫療設備往往在嚴苛的臨床環境中運行，并直接與人體進行物理或電氣交互，任何微小的電氣隔離失效都可能引發災難性的后果。為了應對這一挑戰，國際電工委員會制定的IEC 60601-1標準成為了全球醫用電氣設備設計的基石，其核心在于通過嚴格的“防護措施（MOP）”分類——即針對操作人員的“操作人員防護措施（MOOP）”和針對患者的“患者防護措施（MOPP）”，構建了多層級的安全屏障。
了解防護措施
什么是MOOP和MOPP？
MOOP和MOPP是醫療設備領域中表示不同電氣防護等級的縮略詞。這些分類用于確定設備必須滿足的隔離和絕緣要求，以防止電擊風險。MOOP適用于使用設備但不與設備進行物理連接的醫務人員，而MOPP適用于可能通過電極、探頭或其他導電路徑與設備直接連接的患者。患者往往處于身體受損狀態，并且與設備存在物理連接，更容易受到傷害，因此MOPP標準要嚴格得多。相比之下，操作人員受過專業訓練，并且不直接接觸內部電路，所面臨的風險較低，因此MOOP要求相對寬松。
主要技術要求
IEC 60601-1標準對絕緣、隔離和工作電壓、爬電距離和間隙距離以及漏電流提出了具體要求。根據設備是需要滿足MOOP分類還是MOPP分類，這些指標會有所不同。MOOP通常要求基本絕緣耐受1500 VAC，雙重絕緣耐受3000 VAC。在爬電距離方面，MOPP要求基本絕緣為4 mm，雙重絕緣為8 mm。詳細分類等級參見表1。
表1.MOP分類等級（基于IEC 60601-1第三版）
基本絕緣是防止人體直接接觸帶電部件的第一道防護層，有助于降低觸電風險。雙重絕緣是基本絕緣和附加絕緣的組合，提供了第二道防護層。即使第一層失效，它也能確保安全。這對于不依賴接地保護的設備而言尤其重要。醫療設備還必須將漏電流限制在安全水平，尤其是在故障情況下。對于與患者相連的設備，漏電流必須非常低，通常應低于100 μA。這些類型的絕緣共同構成了安全屏障，確保設備對患者和醫護人員而言都是安全的。
醫療設備中的應用
與患者相連的設備需要符合MOPP標準。為了保護患者免受電氣危害，這些設備必須具備穩健的隔離性能。此類設備包括：用于測量心臟活動的心電圖(ECG)監護儀，用于輸送精確劑量藥物的輸液泵，用于診斷成像的超聲探頭，以及通過施加高壓電擊來恢復心律的除顫器。
僅供操作人員使用的設備（由醫務人員使用，不直接接觸患者），通常需要符合MOOP標準。雖然隔離要求不那么嚴格，但這些設備仍然需要具備高可靠性和優異的性能。示例包括：用于血液和組織分析的實驗室分析儀，磁共振成像(MRI)和計算機斷層掃描儀(CT)等診斷成像系統，以及用于可視化和控制的醫療工作站。
MOP合規性設計策略
基于風險分析的設計
在醫用電氣設備的開發過程中，風險分析是一項基本方法，旨在確保設備安全可靠且符合監管要求。風險分析始于全面的風險評估，并須以ISO 14971風險管理流程和IEC 60601-1等標準為指導。風險評估包括評估設備的預期用途、運行環境以及用戶的特征（是醫護人員、護理人員還是患者）。
關鍵考慮因素包括：設備將在臨床環境、家庭環境還是移動環境中使用，是由訓練有素的人員操作還是由普通用戶操作。評估的一個關鍵方面是確定設備與患者交互的性質。如果設備不與患者直接接觸，例如實驗室分析儀或遠程操作的成像設備，則符合MOOP標準可能就足夠了。但是，如果設備與患者進行交互，無論是侵入性的（如導管和探頭）還是非侵入性的（如心電圖電極），那么符合MOPP標準就是強制要求。此外，設計必須考慮單一故障情況，確保即使一項保護措施失效，設備仍能保持安全。這是IEC 60601-1的一項核心要求，測試必須在正常和故障兩種情況下進行。所有風險管理活動，包括危險識別、風險評估、控制措施和安全特性驗證，均須形成全面、詳盡的記錄。這些文檔記錄可用于監管申報和審計，為基于風險分析的設計決策提供可追溯性和合理性證明。
隔離技術

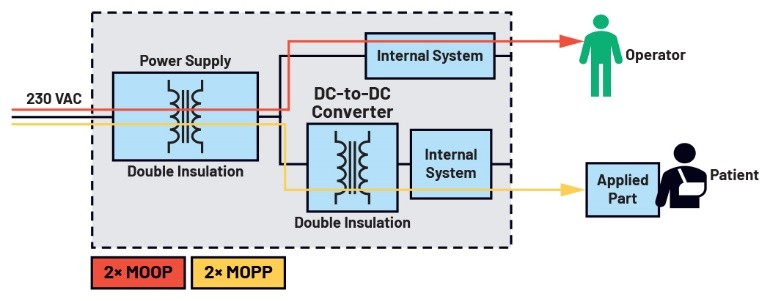

在醫療電子設備設計中，隔離是一項基本設計策略，旨在保障患者和操作人員的安全，尤其是確保符合MOOP和MOPP標準。根據這些要求，高壓域和低壓域必須嚴格隔離，以避免危險電壓進入敏感電路或患者接口。圖1展示了在醫療設備應用中，AC/DC電源通過足夠的絕緣來滿足MOP要求，從而保護操作人員和患者的安全。
圖1.醫療設備功率級設計須符合MOP標準
為了實現這一目標，設計人員有多種隔離元件和技術可以選用，每種元件和技術各有優點和缺點：
1. 隔離變壓器
此類器件常用于電源中，以在輸入和輸出之間提供電氣隔離。醫用級隔離變壓器經過專門設計，可滿足高介電強度（通常為幾千伏）和超低漏電流要求，這對于患者安全至關重要。隔離變壓器穩健可靠，非常適合需要持續高質量供電的應用場景。
2. 光耦合器（光隔離器）
光耦合器利用發光二極管(LED)和光電探測器將信號傳輸到隔離柵的另一端。電信號轉換為光信號，穿過非導電間隙，然后再轉換回電信號。光耦合器雖然有效且應用廣泛，但也存在一些局限性，例如信號傳輸速度較慢、帶寬有限，以及LED老化導致其性能可能隨時間推移而下降。這些因素會影響高性能系統的長期可靠性。
3. 數字隔離器
數字隔離器（如iCoupler?）是光耦合器的最新替代方案，利用容性耦合、磁耦合或射頻耦合來將數字信號傳輸到隔離柵的另一端。此類器件在速度、數據完整性和使用壽命方面都有顯著提升。與光耦合器不同，數字隔離器不受LED損耗機制的影響，因此更適合用于醫療設備中的高速通信接口，例如SPI、I2C或UART。此外，許多數字隔離器設計符合強化隔離標準，同時支持MOOP和MOPP要求。
4. 通信接口中的隔離
具有外部連接（如USB、以太網）的系統，也需要隔離來防止接地回路和故障傳播。隔離式收發器和隔離IC可用于保持信號完整性，同時保護系統免受外部浪涌或故障的影響。主要難點在于解決隔離側元件的供電問題。
5. PCB布局考慮

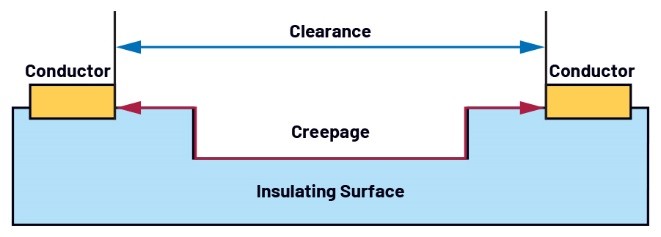

為了確保醫療設備符合IEC 60601-1中規定的安全要求，尤其是關于爬電距離和間隙距離的要求，合理的PCB布局非常關鍵。這些距離對于防止觸電和確保患者及操作人員安全至關重要。如圖2所示，爬電距離是指沿絕緣材料表面測得的兩個導電元件之間的最短路徑，而電氣間隙是指兩個導電元件在空氣中的最短路徑。為了符合標準，設計人員必須根據工作電壓和材料組別，按照特定準則，妥善拉開高壓走線與低壓走線之間的距離。巧妙地利用開槽和隔離柵，可在不擴大電路板整體尺寸的情況下有效增加爬電距離。這種做法在緊湊型醫療設備設計中尤其有用。此外，為確保間距設計的準確性，必須選用具有合適相對漏電起痕指數(CTI)等級的材料，并考慮海拔、污染程度等環境因素。所有布局決策都應納入設備的整體風險管理策略中，以確保在正常和故障情況下均滿足合規要求，從而提升醫療設備的安全性和可靠性。
圖2.爬電距離和電氣間隙的區別
漏電流管理

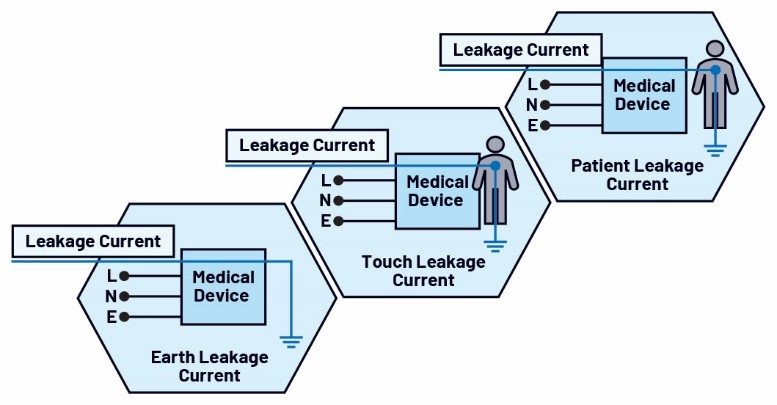

根據IEC 60601-1標準，控制漏電流對于確保醫用電氣設備的安全性和可靠性至關重要。圖3顯示了醫療設備中的不同漏電流。該標準定義了由絕緣缺陷或容性耦合引起的各種漏電流，包括接地漏電流、接觸漏電流、患者漏電流和患者輔助漏電流。漏電流是指電流通過異常或非預期路徑的非正常流動，多見于設備斷電或絕緣失效的情況下。這種現象可能發生在任何電氣系統中，并可能導致電能浪費、斷路器跳閘、電噪聲、過壓、火災等問題。如果漏電流經過人體導入大地，甚至會引發觸電事故。漏電流的常見原因包括絕緣不良、接地問題、環境因素（溫度等）以及電子元件缺陷。
圖3.醫療設備中的漏電流
該標準要求在正常和單一故障條件下使用人體模型進行測試，以模擬真實的阻抗和頻率響應。它對漏電流設定了嚴格限值，特別是針對心臟相關應用。在IEC 60601-1標準中，B型、BF型和CF型是對應用部件的分類。應用部件是指醫療設備中與患者發生物理接觸的組件。這種分類主要關注防范觸電的保護措施，不同類型的區別取決于患者接觸的性質和部位。
B型（身體）：基本防護，接地，不與患者直接接觸（例如醫院病床）。
BF型（身體浮空）：增強絕緣，與導電皮膚接觸（例如超聲探頭）。
CF型（心臟浮空）：最高防護，直接接觸心臟（例如起搏器導聯）。
設計人員可通過使用低漏電元件、優化接地、屏蔽和濾波來減少漏電流。合規性通過嚴格測試來驗證，包括依據IEC 62353標準對醫用電氣設備進行在役測試，開展常規檢查和故障仿真，從而確保患者和操作人員的使用安全。
測試與驗證
醫用電氣設備完成設計后，需要進行全面測試，以確保符合IEC 60601-1標準。其中包括通過關鍵電氣測試來驗證設備在正常和故障情況下的安全性。介電強度測試通過施加高電壓來檢查絕緣完整性。絕緣電阻測試可確保隔離元件防止電流異常流動，而漏電流測試可模擬故障場景，確認漏電流仍在安全范圍內。對于與患者連接的元件，其爬電距離和電氣間隙的評估標準更為嚴苛。絕緣材料必須符合特定的厚度和強度要求；在高防護等級應用中，通常需采用強化絕緣。設備還要在單一故障條件下進行測試，例如短路、開路和環境應力測試，以確保安全性能持續可靠。為使設備在整個生命周期內保持合規性，需要進行例行測試和維修后測試，從而形成一個保障安全可靠運行的完整體系。
適用于MOP的ADI解決方案
隔離電源
ADI的隔離式電源轉換器采用基于變壓器的隔離，而非光耦合器。這種方式可提升性能、延長使用壽命并增強可靠性。此類器件大多具備強化絕緣性能，因此適合2× MOPP應用。ADuM5020是一款完全集成的隔離式DC-DC轉換器，電磁干擾非常低。它支持高工作電壓，適合醫療設備應用。
隔離式柵極驅動器
ADuM4120是一款專為開關應用設計的隔離式柵極驅動器。它憑借強化隔離性能和高開關速度，成為驅動隔離電源中功率晶體管的理想選擇。在需要從低壓域控制高壓開關的系統中，柵極驅動器至關重要。ADI的柵極驅動器確保這種控制安全可靠。
標準數據隔離器
RS-232接口多年來一直是醫療設備中可靠的通信標準，尤其是配合像ADuM2201這樣具備高隔離電壓的隔離器件使用時，能夠滿足2× MOPP等安全標準。然而，在高性能和面向消費市場的設計中，USB接口提供了另一種方案。
采用ADuM4160和LTM2884等隔離解決方案的USB接口，現在可以同時滿足MOOP和MOPP要求，因而適用于輸液泵、監護儀、診斷工具等與患者連接的設備。這些隔離器在保護患者免受電氣風險的同時，可確保醫療設備與非醫療系統進行安全數據交換。
即使是無線醫療設備，通常也配備了用于充電和固件更新的USB端口。這些端口隨時可能被訪問，因此隔離仍然至關重要。雖然USB接口需要物理線纜連接，但憑借出色的安全性和多功能性，尤其是在采取妥善隔離措施后，它已成為現代醫療設計中的有力選擇，并可在需要時與RS-232接口配合使用。
理解并嚴格執行IEC 60601-1標準中的MOOP與MOPP分類要求，是醫療設備從概念設計到最終獲批上市的必經之路。無論是針對操作人員的相對寬松標準，還是針對患者尤其是心臟連接應用的極致嚴苛要求（如2× MOPP），都需要工程師在設計初期就融入基于風險的分析思維，并在元件選型、PCB布局、絕緣策略及漏電流控制等各個環節落實精準的安全措施。隨著隔離技術的不斷演進，從傳統的光耦合器到高可靠性、長壽命的數字隔離器及集成隔離電源方案，現代設計已能在滿足高介電強度和低漏電流限制的同時，兼顧系統的小型化與高性能。
