一、E522.49芯片結構與特點
l 快速的差分總線接口，用于動態LED控制
l 設備和LED電源電壓范圍為5V至40V
l 16個具有10位分辨率的PWM發生器
l 16個可編程LED驅動器，最大電流100mA
l 直接PWM輸入
l 10位ADC，用于LED開路，短路和系統診斷
l 功能安全ASIL-B等級
二、E522.49可以解決尾燈設計的那些難點呢？
1. 熱管理
汽車燈電路需要在高達 85°C 的環境溫度下工作。該最高溫度包括由封閉式燈內的自發熱引起的殼體內溫度升高。高環境溫度向 LED 后燈提出了兩項挑戰：控制 LED和 LED 驅動器的結溫。但是由于LED與驅動器封裝大小是一定的，所以芯片的熱耗散功率也是一定的，因此熱管理變得十分重要。

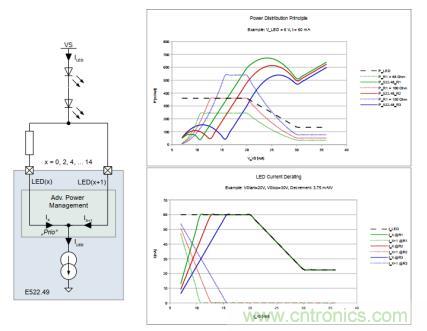

為了解決熱管理問題E522.49可采取上圖中的電路，將功耗成比例的分配到偶數通道的熱耗散電阻來避免PCB上出現局部過熱點。在這個獨特的方案中功耗一部分通過芯片本身耗散，另外一部分則由外部器件耗散，相比傳統燈驅可為客戶帶來更多的設計余量，解決了熱量分布問題。
2. EMI 兼容性
雖然大多數現有的后燈使用微控制器通用輸入/輸出或簡單的接口（如I2C），但是，當燈設計涵蓋整個汽車尾部時，這些簡單的接口架構可能無法滿足更大后燈的需求。這些系統中的通信接口必須符合 EMC 標準，同時還要不引入通信錯誤。但眾所周知I2C總線對時序要求嚴格，且會產生嚴重的EMC問題，特別是新能源汽車普及化的今天，采用傳統的串行通信顯然已不符合市場的需要。

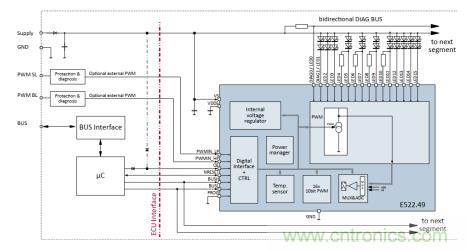

為了解決此問題，E522.49通過使用業界通用 CAN 物理層，基于UART的靈活導線接口可輕松實現長距離的板間通信，提升性能的同時而不會影響 EMC 性能。
3. 動畫趨勢
后燈中的動畫可以實現靈活的樣式以及個性化（例如歡迎消息）。新的設計采用復雜的動畫，后燈設計正在從控制 LED 串轉變為獨立驅動各個LED 像素。 而此功能只用使用單一器件完成，E522.49的16通道可以輕松實現LED 串控制向獨立像素控制的轉變。
4. 故障診斷
車燈必須在其使用壽命期間滿足其照明輸出法規要求。盡管 LED 的預期壽命比車輛的最大運行時間長得多，但 LED 仍然容易受到隨機故障的影響。多達 80% 的隨機 LED 故障是開路故障，而不到 20% 是短路故障。盡管檢測單串 LED 中的 LED 開路相對簡單，但檢測單個 LED 短路可能不那么容易。E522.49內部有16通道的ADC，可輕松實現單燈級別的開路短路故障檢測。
5. 功能安全
一般來說車燈產品的安全要求等級為ASIL B，目前市場上幾乎看不到支持功能安全的燈驅芯片，而ELMOS E522.49的開發基于已通過ISO認證的ISO 26262流程。
