【導讀】本文介紹的是一款可以在解決一些物理演示實驗中的難題起較大作用的LED發光顯示的檢測電路。該電路設置了3個量程擋位可供選擇，并有二極管過載保護功能，感興趣的可以看看。

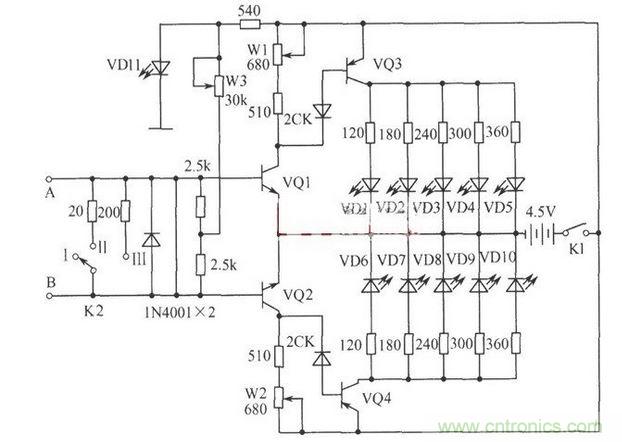

如下圖所示，電路中的A、B為待測電流輸入端。晶體管 VQ1、VQ3與VQ2、VQ4分別組成兩側的共發射極直耦式直流放大器，發光二極管VD1~VD5和VD6~VD10作為兩個方向電流的顯示元器件。當被測電流從輸入端A流向B時，晶體管VQ2基極電位降低，工作電流下降，繼而VQ4隨之截止，發光二極管VD6~VD10無工作電流都不發光。
而這時 VQ1基極電位升高，使VQ1、VQ3處于放大狀態，有足夠的電流流過VQ3的集電極，發光二極管VD1~VD5導電發光顯示。發光二極管的亮度和發光的個數與輸入端流人的電流近似成比例。即輸入電流小時，發光二極管發光的個數少且亮度也小；輸入電流大時，顯示發光的二極管的個數多且亮度大。輸入電流從小到大變化時，發光次序為VD1，VD2~VD5，而且亮度對應地由小變大；輸入電流從大到小變化時，發光二極管的亮度相應變暗直到熄滅，次序為 VD5，VD4~VD1，比較生動、直觀。當輸入電流B流向A時，晶體管VQ1、VQ3的工作電流下降，發光二極管VD1~VD5不發光，而VQ3、 VQ4處于放大狀態，發光二極管VD6~VD10發光顯示，其過程與前述過程相同。
通過VQ1、VQ3、VD1~VD6與VQ2、VQ4、 VD6~VD10這兩側對應地工作，鮮明地顯示出被測電流的大小和方向。為滿足演示實驗需要，還設置了3個量程擋位可供選擇，并有二極管過載保護。
