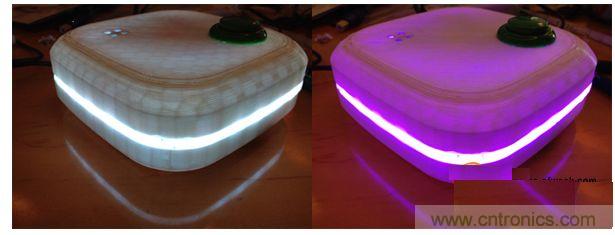

像是很多人小時候都幻想擁有哆啦A夢的道具一樣，這個靈感也來源于此。我們也制造了這個設備——時光留聲機。它的功能簡單說來，像是一臺帶有網絡和藍牙功能的錄音機，又因為它只有一個按鈕，所以我們又起了個名字給它——One Button。
留聲機的功能介紹：
在生活中有這樣的情景：家里只有一輛摩托車，有人有急事要騎車出門，又不必告訴家中的每一個人。離開前，他只要對著盒子錄一段話，盒子的顏色就從藍色變成了紅色。別人看到后，點一點按鈕就知道了原因。用燈光來提醒不同時間到來的人，這是留聲機的第一個功能。
留聲機的第二個功能是通過藍牙來遙控發聲，它的應用場景或許是開不了口的道歉。文字通過手機發送到盒子，合成語音來幫你說出那句說不出口的抱歉，或許會讓你輕松一些，也少一些尷尬。
留聲機的第三個功能是可以通過網絡來留言，我們希望它變成一個禮物，在送出去以后，你還可以源源不斷的送上祝福。WiFi模塊可以幫助設備從網絡上獲取微信信息。微信客戶端可以通過向該設備留言，將數據發送到網絡，同時會返回哪些發出的信息已被讀取，而哪些尚未被讀到。
[page]
留聲機的制作：我們是這樣完成它的制作的！
使用的材料有：
Arduino UNO;
ISD1820錄音模塊;
SYN6658TTS語音模塊;
藍牙模塊;
WiFi模塊;
RGB LED燈帶及其它。
首先，是將Arduino和錄音模塊連接起來，使用數字端口8號來播放聲音，使用9號端口來錄制聲音，再單獨制作按鈕連接在12號端口上。因為TTS語音模塊是通過串口通訊的，所以我們把它的RX和TX分別連接在Arduino的2、3號端口，藍牙模塊的RX和TX連接在4、5號端口。因為RGB LED燈帶的三色要使用PWM控制，所以紅綠藍三色的控制分別連接在了6、10、11號端口。串口的WiFi模塊可以連接在7、13號端口。

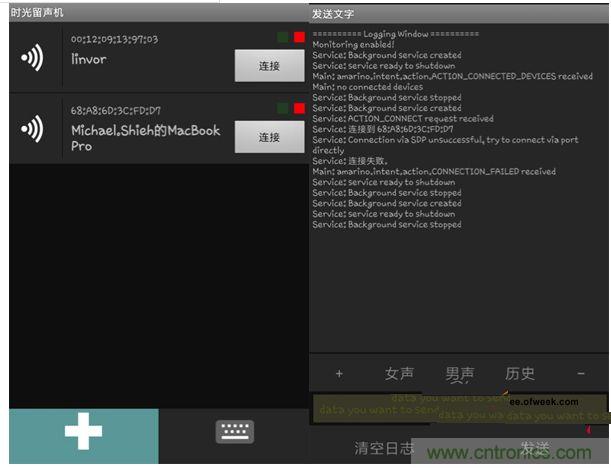

電路連接的部分結束后，我們使用3D打印制作了留聲機的外殼，并將電路部分固定在了里面。關于通過android端手機藍牙控制的發聲過程，首先發現藍牙設備，并且連接上去。
輸入你要說的話，點擊發送就可以讓發聲模塊發聲。還可以通過點擊男聲和女生來變換聲音的語調。

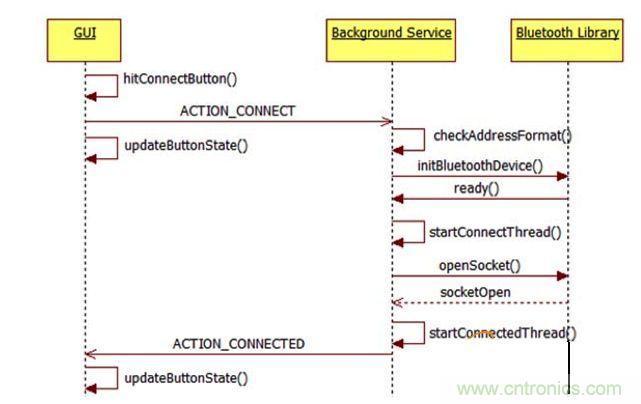

藍牙連接流程：
下面是藍牙的連接原理圖，首先通過界面GUI點擊連接按鈕通過連接按鈕的事件hitConnectButton()來發出連接命令，命令ACTION_CONNECT發送給后臺服務Background Service通過checkAddressFormat來檢查地址格式，然后通過initBuletoothDevice()來調用藍牙連接庫BlueTooth Library來初始化藍牙連接。當藍牙連接庫返ready()的時候Background Service開始啟動連接線程startConnectThread(),接著打開藍牙連接socket，當返回socketOpen時啟動socket連接池管理socket。然后Background Service返回給GUI命令ACTION_CONNECTED,表示連接成功。同時通過updateButtonState()來更新界面的顯示狀態。
[page]

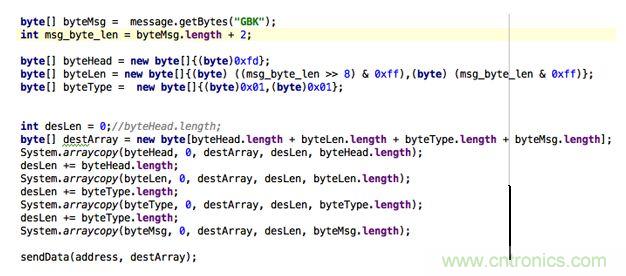

數據格式生成代碼：
下面是從android手機端發送給發聲模塊的數據幀結構。下面的代碼就是怎么樣在android上用java代碼生成這樣的數據格式。經調試該發聲模塊目前能接受的是GBK的數據編碼格式，所以我們用message.getBytes(“GBK”)來生成該編碼格式。Msg_byte_len是數據幀總長度，byteHead代表幀頭，byteLen代表數據區長度，byteType代表命令字和命令參數，然后將這些數據組合在destArray中，發送到發聲模塊上，發聲即可。
稍加調試，留聲機就基本能工作起來了。對我們最具挑戰的第三個功能——網絡留言功能，也使用微信的API測試成功。當它被作為禮物送給對方的時候，你還可以在后面的日子里訪問它，很喜歡為它設計的廣告語：每一份愛都應該得到禮物，每一份禮物都應該持續不斷地得到祝福。
