【導讀】在降低設計功耗的過程中，你是否充分利用了微控制器（MCU）中集成模數轉換器（ADC）的所有功能？本文將帶您了解如何借助集成模數器實現更低的功耗。
本文，我們將以MSP432P401R MCU中的ADC14（集成14位模數轉換器）作為示例。低功耗應用，以及減少高占空比應用中的啟動時間都是ADC14設計過程中的考量要素。然而，各個應用都有獨特的特點，因此，為最大限度地降低功耗，必須謹慎選擇ADC14的旋鈕或可編程性。
這篇博文重點講述MSP432™ MCU的一些關鍵特性，您可以通過這些特性自定義ADC14的功率和性能：
可選參考
快速啟動
可選時鐘源
電源模式
最低電壓1.62V
使用集成DC / DC驅動核心電壓
自動關機
內部溫度傳感器，ADC采樣時間減少
可選參考
可選參考允許用戶選擇適合其性能的最小電流。如果電源穩定，可將電源作為超低功耗參考。使用電源作為基準，意味著內部參考無需電流，而且參考沒有啟動時間。
快速啟動
ADC14啟動快速，可進一步改進高占空比應用的低功耗。ADC和時鐘（MODOSC或SYSOSC）的啟動時間很短。此外，在其緩沖器啟動前（參見設備數據表了解具體數值），作為低功耗的內部參考首先啟動。由于不需要充電時間過長的外部電容器，因此緩沖器可快速建立。這樣，僅在使用的時候才需要打開緩沖器，而且外部電容器充電也需花費更長時間。
可選時鐘源
考慮時鐘選擇時，需要考慮系統級功率預算。在某些情況下，轉換更快的時鐘可節約能量。工作周期應用可從具有快速啟動時間的MODCLK受益。用戶必須考慮增加不同時鐘源的電流可將ADC的啟動時間降至最低，并可節省凈功率。
電源模式
電源模式（ADC14PWRMD位）按照最大采樣率調整電流消耗，主要是通過在選擇內部參考時調整所用的緩沖器。與SYCOSC情況一樣，如果你在ADC14中使用較慢的時鐘，可以考慮將低功耗模式（ADC14PWRMD = 2）作為時鐘源（參見設備數據表了解具體的時鐘要求）。
當使用外部參考時，ADC14PWRMD設置之間的每次轉換的能量差壓與未使用參考緩沖器時一樣小。這種情況下，較慢的時鐘降低ADC的電流消耗，但需要更長時間才能完成。
使用內部參考時，最低能耗模式取決于您的應用。應基于每個應用考慮以下因素，包括：ADC無源時啟用低功耗模式的節能、采樣時間、轉換次數、時鐘或其它地方使用的參考、時鐘頻率、轉換次數等。對于采樣時間長的應用，ADC采樣時間電流小于轉換電流，因此您看到的數據比數據表中的數值小。您可能需要做一些臺架測試，以了解您的應用的ADC電流消耗。

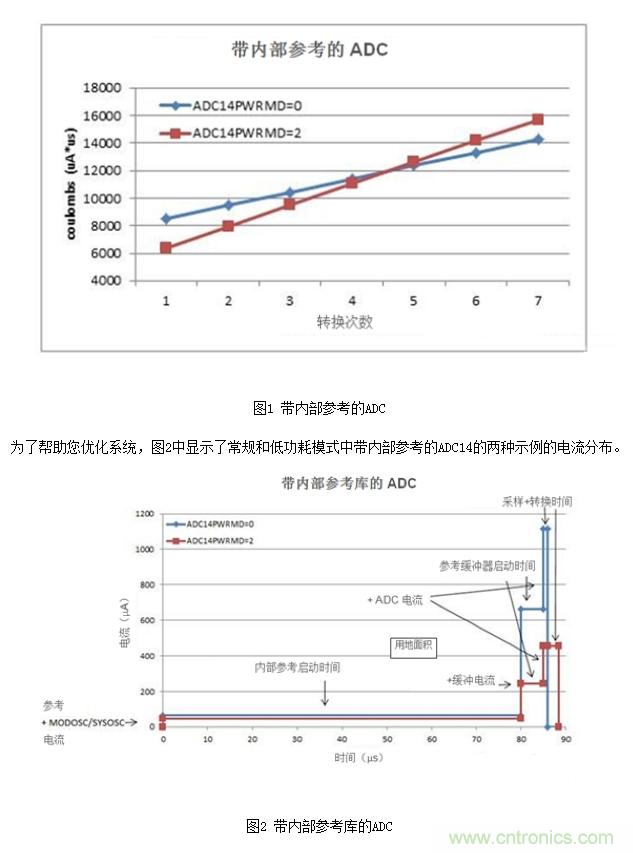

使用具有最小采樣時間的內部參考，并考慮MODOSC / SYSOSC的能量，單一ADC轉換的低功率模式能耗最低。但是，憑借連續五次或更多的轉換，轉換速度開始占據主導，而帶更快時鐘的常規電源模式能耗最低。圖1對比了12位模式中兩個不同轉換次數的電源模式的能耗。
全速運行過程中，當ADC14PWRMD = 2（200ksps最大值）或最小電源電壓為1.8 V時，ADC14支持最佳的1.62伏最小電源電壓。對于電池操作，如果可以使用低功率模式，可延長電池壽命并且仍然充分采樣信號。對于穩壓電源，使用低電壓降壓轉換器可極大地提高所有電流源的效率，并降低從電源中牽引的電流。
能夠使用集成DC / DC驅動核心電壓
MSP432微控制器提供了一個集成DC / DC轉換器，可提高包括ADC14數字邏輯的核心電源效率。對于ADC14電流的數字段，DC / DC轉換器減少電流消耗。對于差分輸入，當使用DC/DC轉換器時，性能差異可忽略不計。對于單端輸入方式，這對70分貝對73分貝典型SINAD（信噪比和失真比）具有較小影響。如欲了解詳情，敬請參閱設備數據表，確保ADC14與DC / DC轉換器適用于您的應用。
自動關機
ADC14具備自動關機功能，用戶無需任何操作，即可降低功耗。當ADC14停止轉換操作時，處理器將自動禁用，并在需要時自動重新啟用。時鐘源、MODOSC或SYSOSC也可自動啟用，在需要時為ADC14自動提供MODCLK或SYSCLK；ADC14或裝置的其余部分不需要時，也可對其禁用。ADC14 MODOSC / SYS OSC與內部參考一起啟動，因此時鐘自動關閉不會造成影響。
通過設置ADC14REFBURST位，并將REFON位設置為0，內部參考在樣品或轉換相之間不會自動斷電。
內部溫度傳感器
內部溫度傳感器設計的采樣時間要求比之前的MSP設備更短，以減少用于測量溫度的能耗。
