【導讀】本文研究了一種可行的、簡單實用及高精度的電容在線測試電路。隨著EDA技術的快速發展，F(xiàn)PGA以其高集成度、高可靠性及靈活性等特點正在快速成為數字系統開發平臺，在多種領域都有非常廣闊的應用前景。本設計結合上述兩特點，設計了一種基于向FPGA內植入Nios II嵌入式軟核作為控制器的電容在線測試電路。
1、測試原理

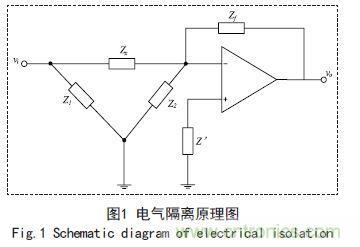

在線測試的基本思想是應用電氣隔離技術，將被測元器件在電氣上和與其相連的元件隔離，進而一一檢測PCB板上的每一個元件。隔離方法如圖1所示。
設待測元件為Zx,周圍與之相連的元件阻抗等效為Z1、Z2,并將其另一端與測試電路同地。因為運放正向輸入端接地，根據“虛地”原則，Z2兩端等電位，都為地，即Z2被隔離;另外Vi為理想電壓源時，內阻為零，Z1可視為電壓源的輸出負載，不影響Zx上電壓降，即Z1也被隔離。即：
可見，只要確定輸入，測得輸出結果，就可計算出被測元件的大小。
2、電容測試電路的硬件設計
電容在線測試的硬件電路如圖2所示。
R2、C1和U1共同構成一個反向積分器，為減少運放振蕩的可能性，所以采用反向輸入。R1的作用是使有內部相位補償?shù)倪\放開環特性與積分電路的頻率特性相同，保證一定頻率范圍內開環增益與頻率無關。Header2為被測電容的接入插槽。Z1、Z2是與被測電容相連的干擾阻抗。被測電容同U2和R8-11一起構成微分電路。小阻值R3起限制輸入電流的作用，亦即限制了R8-11中的電流。小容量C2起相位補償作用，提高電路的穩定性。另外，在器件的選擇上，運放選用LM318,對于C1和C2,應選用絕緣電阻大的薄膜電容，不宜用鋁電容或鉭電容，本設計選用的是聚丙烯電容。

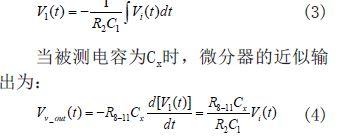

當Vi為一正弦信號時，積分器的輸出為：
可見，在正弦信號的激勵下，R8-11選擇合適，就能得到正比于被測電容Cx的輸出電壓Vv_out,繼而可以算出被測電容值。
[page]
3、信號源電路
電容測試需要在測試電路輸入端加交流信號，并且要求頻率可調。本文采用DDS專用芯片AD9850進行交流信號源的設計。AD9850內部有40位控制字，其中32位用于頻率控制，5位用于相位控制，1位用于電源休眠控制，2位用于選擇工作方式。這40位控制字可以通過并行或串行方式接入到控制器FPGA,本文采用串行裝載控制字，以節約I/O口，圖3為控制字的串行加載時序圖。

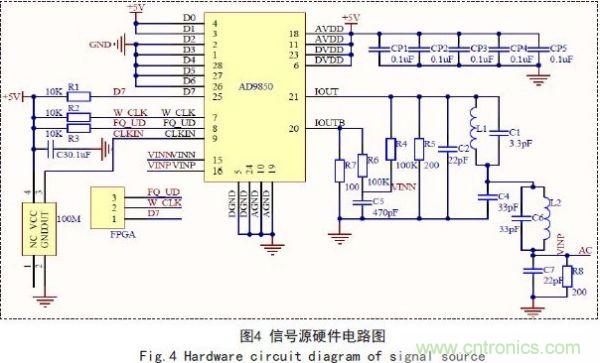

串行輸入方式，在W_CLK上升沿把數據位D7的一位數據串行輸入，當輸入40位后，用一個FQ_UD脈沖即可更新輸出頻率和相位。圖4為DDS硬件電路圖。
其中，D0~D7為八位數據輸入端口，給內部寄存器裝入40位控制數據，本文采用串行輸入，所以只用到D7位與FPGA相連;CLKIN為外部參考時鐘輸入，本設計采用100M外部時鐘輸入;W_CLK為字輸入信號，上升沿有效;FQ_UD為頻率更新控制信號，時鐘上升沿確認輸入數據有效;VINP和VINN分別為內部比較器的正負輸入端;IOUT為內部DAC輸出端;IOUTB為“互補”DAC輸出端;AVDD和DVDD采用+5V供電。IOUT輸出信號經過濾波器后作為測試電路的激勵信號。
其中，D0~D7為八位數據輸入端口，給內部寄存器裝入40位控制數據，本文采用串行輸入，所以只用到D7位與FPGA相連;CLKIN為外部參考時鐘輸入，本設計采用100M外部時鐘輸入;W_CLK為字輸入信號，上升沿有效;FQ_UD為頻率更新控制信號，時鐘上升沿確認輸入數據有效;VINP和VINN分別為內部比較器的正負輸入端;IOUT為內部DAC輸出端;IOUTB為“互補”DAC輸出端;AVDD和DVDD采用+5V供電。IOUT輸出信號經過濾波器后作為測試電路的激勵信號。

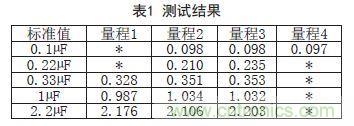

結果中表示數據不停變化或者結果超出量程。
通過上述實測值與標準值的比較可以看出本文設計的由FPGA控制的電容在線測試系統具有多量程自動選擇，測試精度高，使用方便等特點，測試范圍達到0.01μF~3μF.經理論分析和試驗證明，該設計具有很強的實用性和可靠性。
