【導讀】諾基亞像素神機Lumia 1020在蘇寧正式開賣，售價高達5999，據悉目前已賣出4萬臺。Lumia 1020最受關注的莫過于其搭載的4100萬像素攝像頭，但僅僅高像素是不能滿足消費者需求的，Lumia 1020內部還有什么驚人的設計呢？隨電子元件技術網一起，一解神機5999高價的秘密。
Lumia 1020采用4.5寸AMOLED觸控屏。搭載1.5GHz的高通驍龍雙核處理器，并輔以2GBRAM和32GB ROM，內置了4100萬像素PureView攝像頭。
不得不說，諾基亞的做工寶刀未老的，只是總感覺發力的方向不對的樣子，大家一起感受一下。

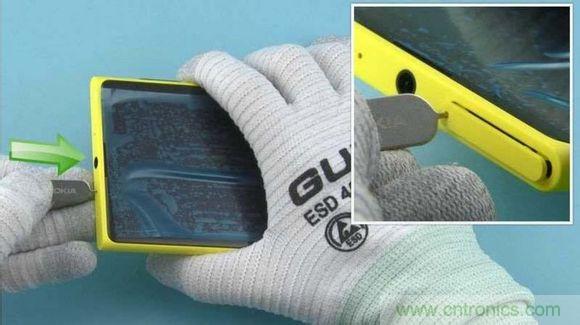

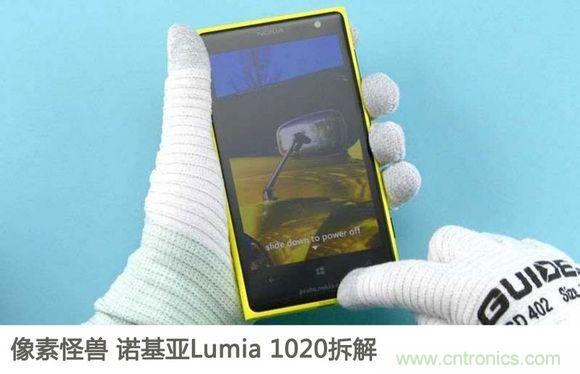

拆手機之前，我們先關機，然后取出SIM卡槽。

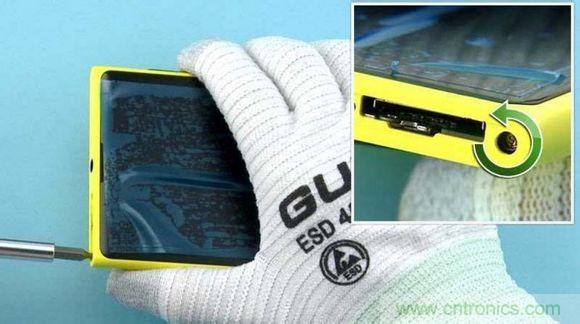

由于采用的是一體化的機身，所以設計得比較巧妙。我們先擰開手機頂部的兩顆螺絲。

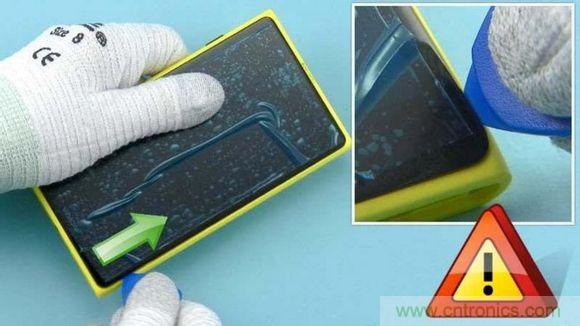

螺絲擰開之后，整塊屏幕是可以劃開的，但是最好在側面幫忙撬一撬。
[page]

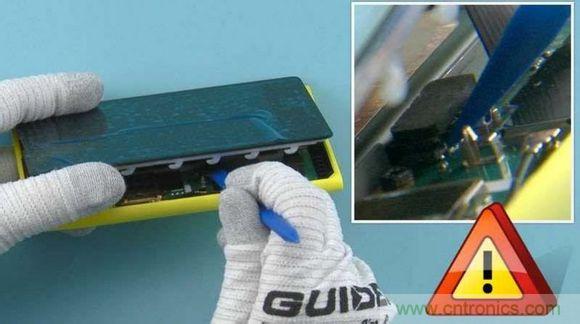

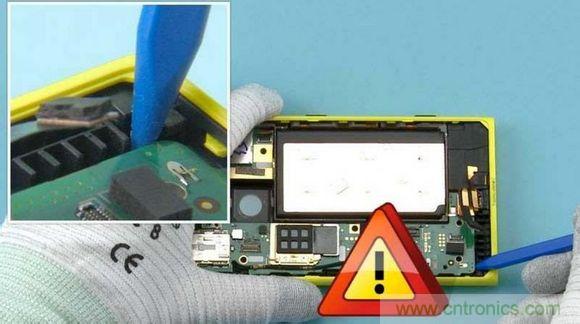

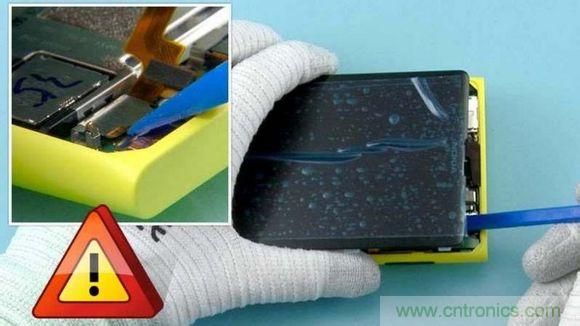

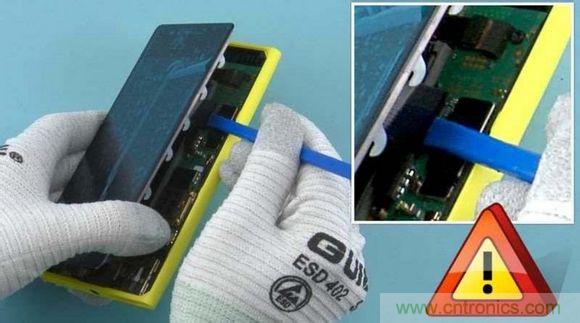

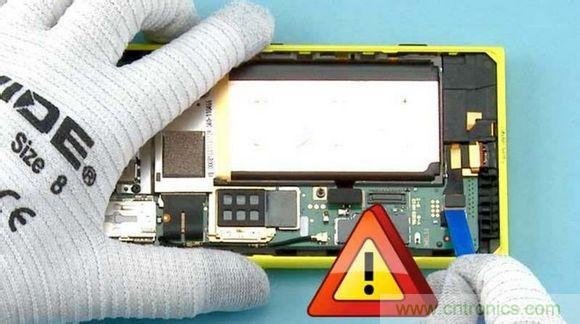

嘆號來了，說明要注意，下同。這時候別急著掰開屏幕那一塊，因為有排線在中間哦。首先要弄開的是電池的排線，手機斷電了更加安全一些。

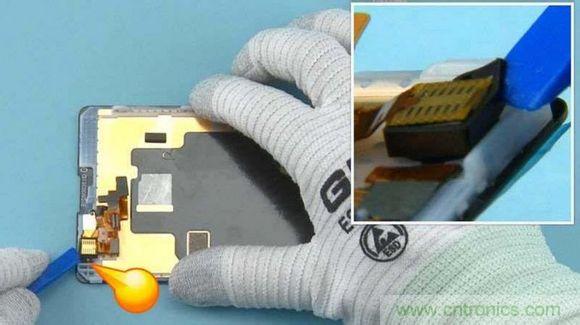

首先是頂部的一條小的排線，鏈接著前置攝像頭、感應器等部件的。
接著要打開的排線應該是顯示屏的。

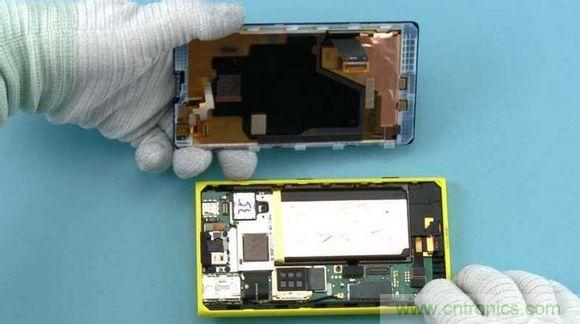

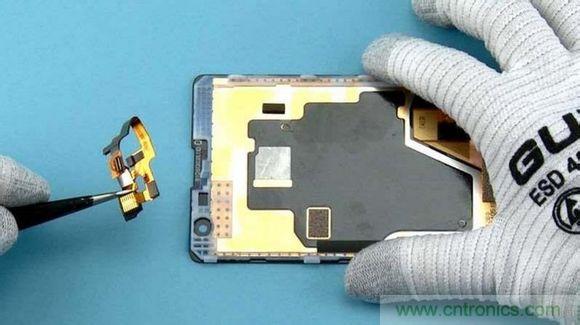

整一塊屏幕就這樣取開了，屏幕底下好多石墨、散熱片之類的東西，一如以往的諾基亞作風。

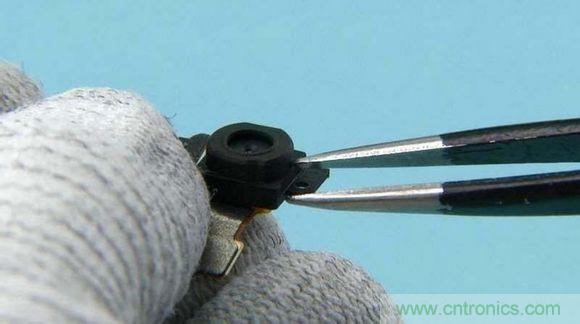

我們來撬開前置攝像頭。
[page]
這一組東西就粘在上面，可以取下來。

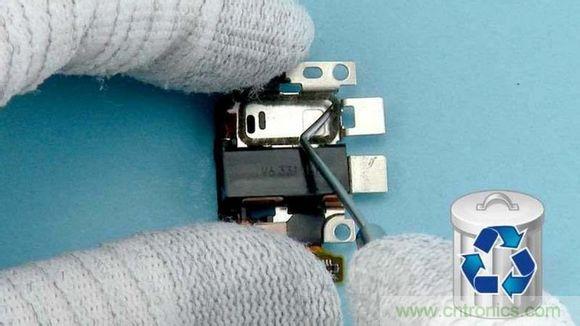

垃圾桶來了，證明這東西可以扔了，換一塊新的。因為這個是維修教程，所以肯定比較專業一些了，換了是國內的商家，拆開了，換回去是原來那一塊算不錯了。
前置攝像頭附近有密封膠，可以防塵。

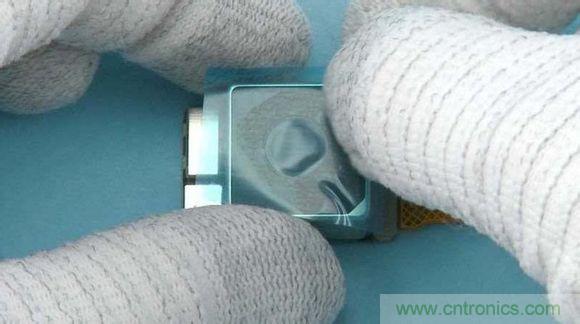

攝像頭外面一層保護片，先摘掉。
[page]

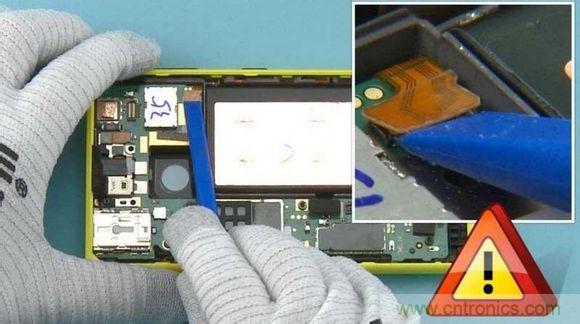

撬開主攝像頭的排線。
貼個貼紙，把攝像頭保護好，避免進灰了。

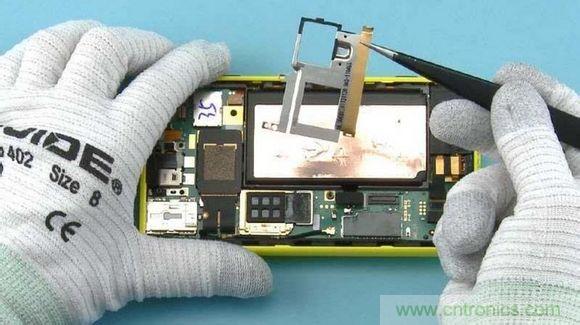

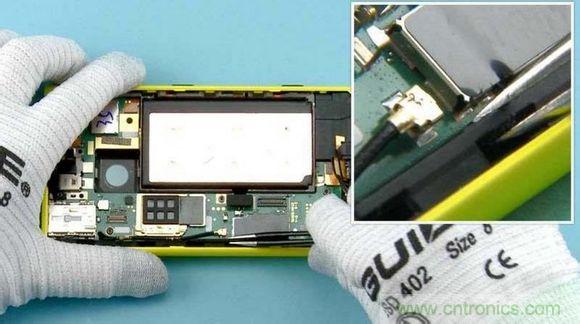

手機側面有一根填充的條形的東西，旁邊也看到一條同軸線。

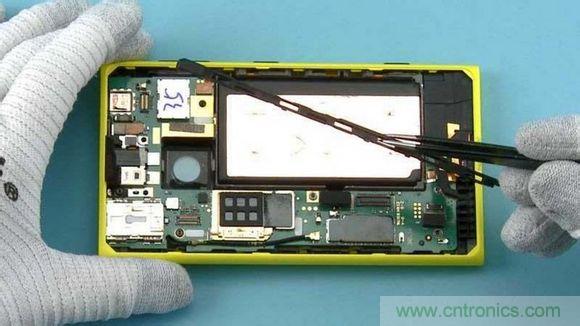

那一條東西取出來了。

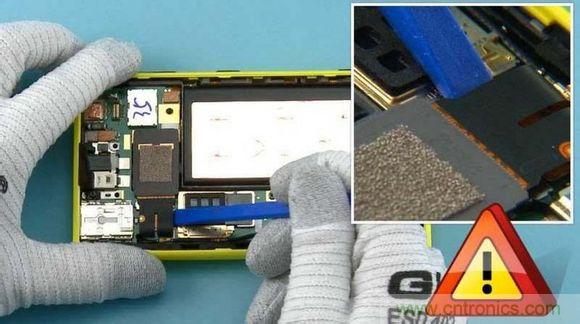

這里是側面按鈕的排線，先撬開。
[page]

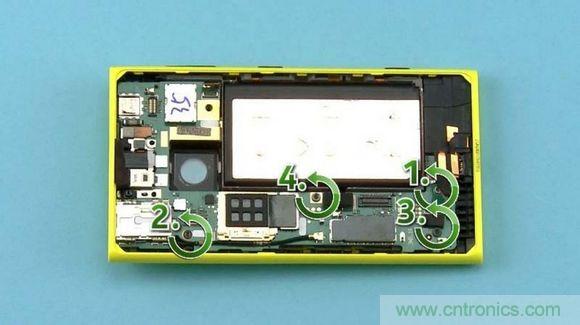

擰開4顆螺絲。

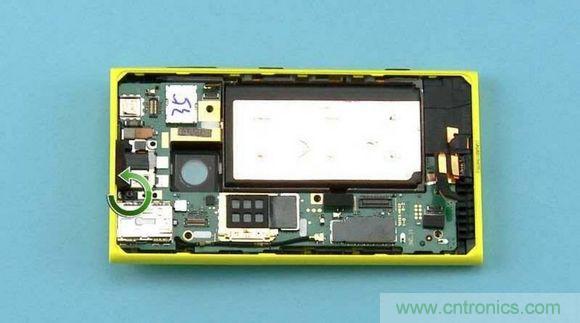

攝像頭左邊還有一根螺絲要擰開。
主板這時候就可以熱身熱身了。

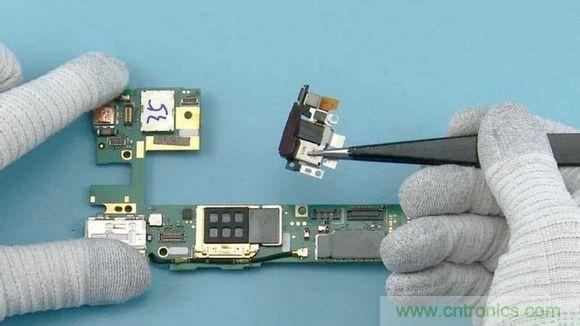

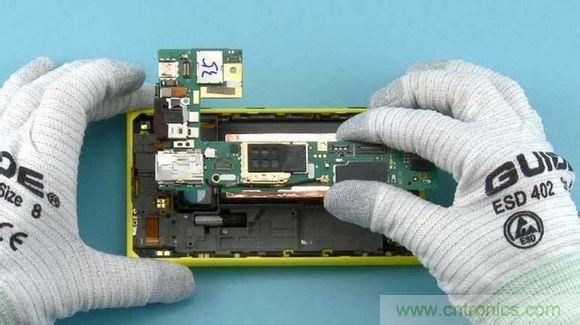

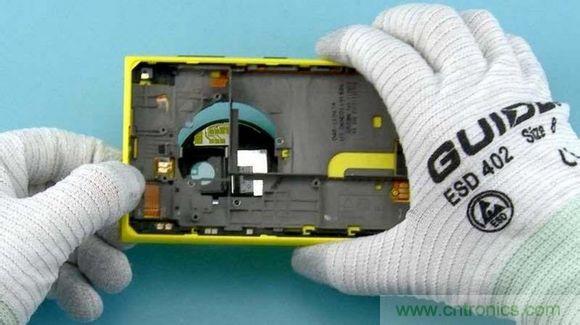

取出主板，呈L型的設計。

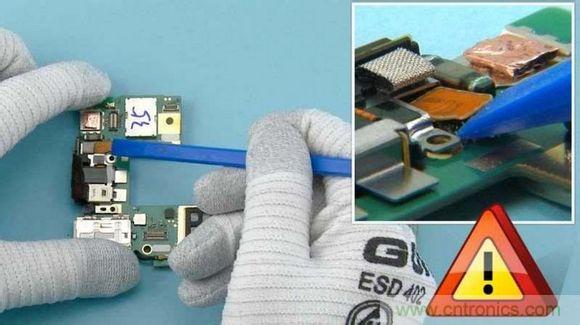

這里是聽筒組件的排線。
[page]
聽筒這一塊東西可以取出來。

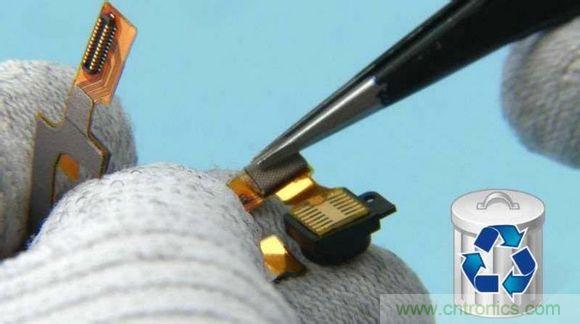

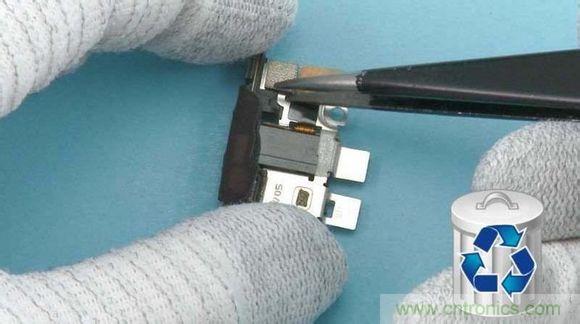

這塊導靜電的東西也可以換掉了。

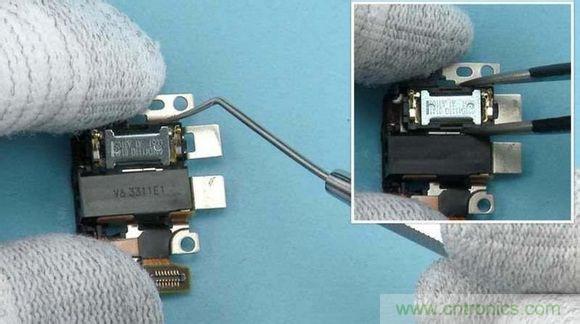

中間的金屬狀的東西就是聽筒了，豎著的，和聽筒設計有點不一樣哦。
底下還有一圈膠墊，同樣也可以起到防塵左右，不過按照維修指南，這里要換掉了。

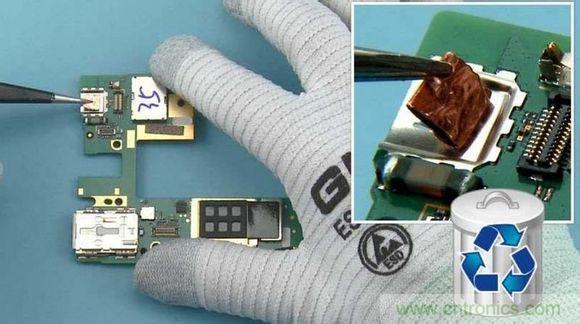

這塊東西應該是緊貼前置攝像頭背面的東西，可以導熱，換掉。
[page]

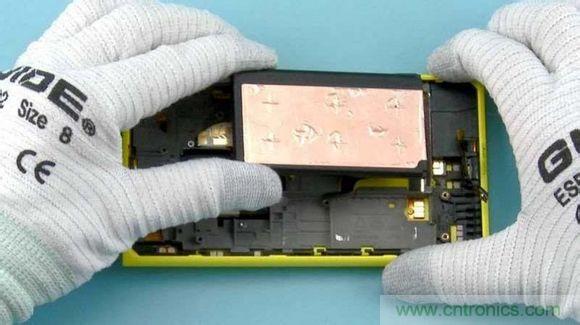

到拆電池了，一般都是用雙面膠黏住而已。

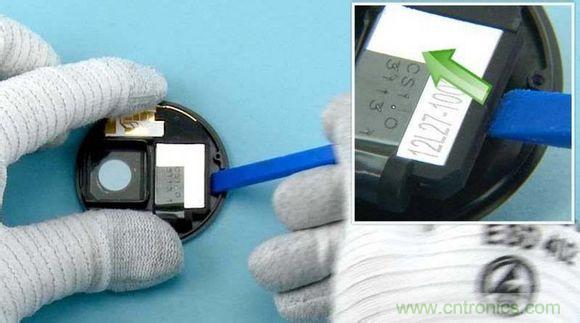

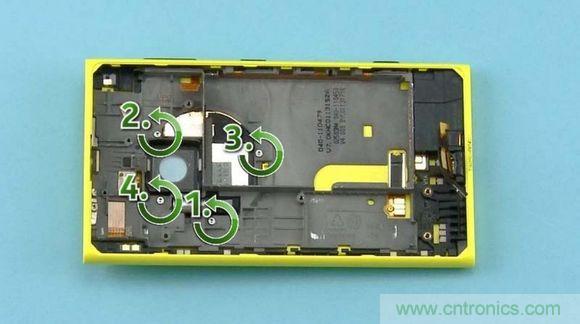

擰開四個螺絲，攝像頭那一圈可以取下了。

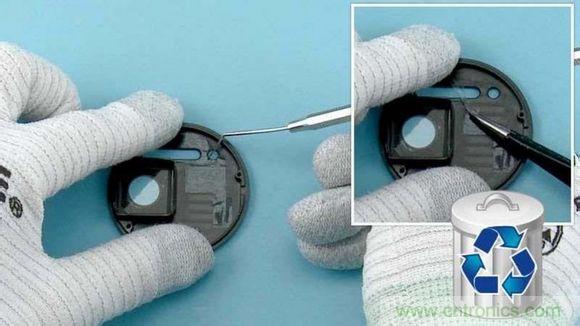

整個圓形的位置掉下來了。
原來這里的組件也并不簡單，因為還有氙氣閃光燈。
氙氣閃光燈下，還有一塊石墨貼紙，換掉。
[page]

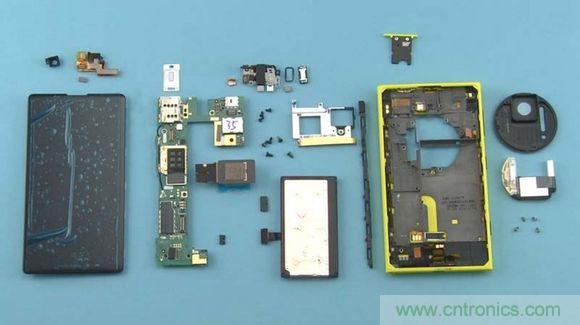

OK，大卸八塊就是這樣了。

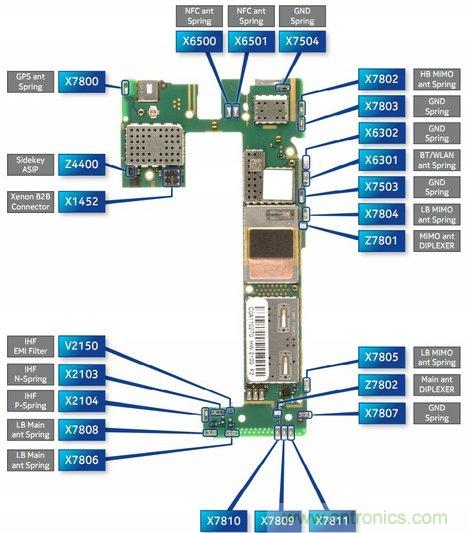

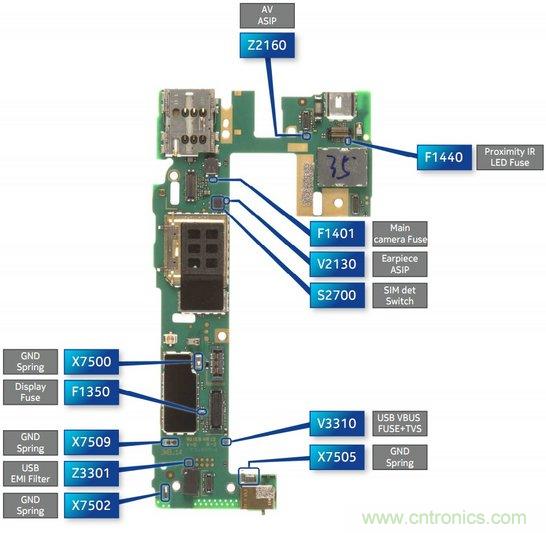

這里是主板上的芯片、接口分布圖。
主板另一面的接口分布圖。可惜沒有介紹到芯片里面。

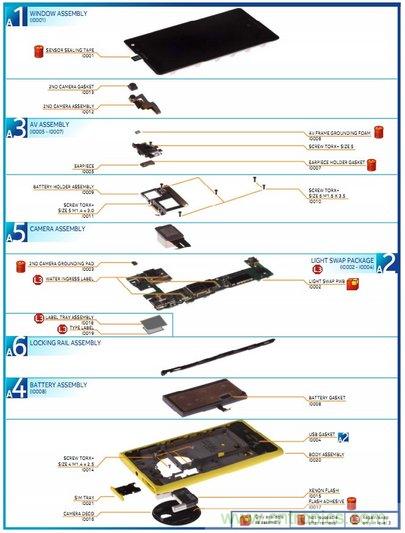

最后來一個大分層，大家感受一下。
