中心論題：
- 接收機和頻譜分析儀的原理差異
- 接收機與頻譜分析儀在ＥＭＣ測試應用的差異
解決方案：
- 頻譜分析儀是當前頻譜分析的主要工具
- 接收機是進行ＥＭＣ測試的主要工具
在ＥＭＣ測試設備選型時，常遇到這樣的問題：ＥＭＩ接收機與頻譜儀到底有何不同，為何ＥＭＩ測試要選用接收機？本文依據ＣＩＳＰＲ１６－１（ＧＢ／Ｔ６１１３）和ＧＪＢ１５２，對于接收機的測試原理進行剖析，分析接收機與頻譜測試設備的選擇提供參考－符合標準的接收機是ＥＭＣ合格評定測試的唯一選擇。
接收機和頻譜分析儀的原理差異
頻譜分析儀是當前頻譜分析的主要工具，尤其是掃頻外差式頻譜分析儀是當今頻譜儀的主流，應用掃頻測量技術，通過掃頻信號源得到外差信號進行頻域動態分析。
接收機是進行ＥＭＣ測試的主要工具，以點頻法為基礎，應用本振調諧的原理測試相應頻點的電平值。接收機的掃描模式應當是以步進點頻調諧的方式得到的。

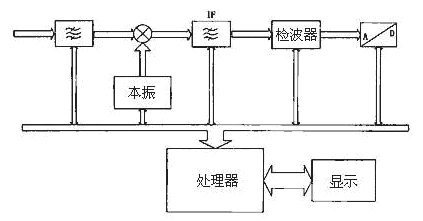

a.基本原理圖
根據工作原理，頻譜分析儀和接收機可分為模擬式和數字式兩大類。外差式分析是當前使用最為廣泛的接收和分析方法。下面就外差式頻譜分析儀與接收機之間的主要差別作一分析。
從原理圖上看，頻譜儀與接收機類似，但是頻譜儀與接收機在以下幾方面差別較大：前端預選器；本振信號掃描；中頻濾波器；雜散信號和精度。
b.輸入ＲＦ信號的前端處理
接收機與頻譜儀在輸入端對信號進行的處理是不同的。
頻譜儀的信號輸入端通常有一組較為簡單的低通濾波器，而接收機要采用對寬帶信號有較強的抗擾能力的預選器。通常包括一組固定帶通濾波器和一組跟蹤濾波器，完成對信號的預選。
由于ＲＦ信號的諧波、交調和其它雜散信號的影響，造成頻譜儀和接收機測試誤差。相對于頻譜儀而言，接收機需要更高的精度，這要求在接收機的前端比普通頻譜儀多出一個預選器，提高選擇性。
接收機的選擇性在ＧＢ／Ｔ６１１３（ＣＩＳＰＲ１６）中有明確規定。
c.本振信號的調節
現在的ＥＭＣ測量，人們不止要求能手動調諧搜索頻率點，也需要快速直觀觀察ＥＵＴ的頻率電平特性。這就是要求本振信號既能測試規定的頻率點，也能夠在一定頻率范圍掃描。
頻譜儀是通過掃頻信號源實現掃頻測量的。通常通過斜波或鋸齒波信號控制掃頻信號源，在預設的頻率跨度內掃描，獲得期望的混頻輸出信號。
接收機的頻率掃描是步進的，離散的，是離散的點頻測試。接收機按照操作者預先設定的頻率
