其實要弄清楚共模電流存在的問題，首先應該弄清楚什么是共模電流？共模電流從字面上來理解，電流是需要一個環路，原理和我們電路知識應該是相通的，共模電流指的是LN— PE,(LN同向，PE反向)形成了電流環路，它們的形成可以不需要地線，因為對地的分布電容就是一個很好的耦合途徑，如果你將環路切斷了，那么共模電流就消失了，達到我們整改的目的，這也就是我們常說的切斷干擾的耦合途徑。
共模是對地的，這個地，可以是金屬外殼，也可以是參考接地平板，所以任何PCB布線、PCB平面、外拖的線纜只要對這兩個有電位差，都可以構成共模環路，當然，共模環路也就是與這兩個構成的環路；共模很多都是由分布參數引起，比如分布電容，所以說，直觀上沒有環路或者信號的線上，也有可能有共模電流，典型的如天線，就可以認為與地通過分布電容形成的共模環路。

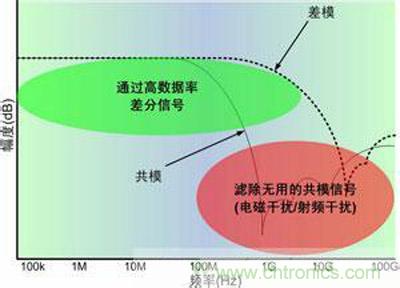

給大家介紹一個實例：有時候，我們經常會碰到，一個產品是帶地的，但是它內部電源確實不帶地的，結果加上地線傳導測試就不能通過了，但只要將地線去掉，測試就可以了。將地線去除，就是將共模環路中的地回路切斷了，因為傳導的測試頻率較低，共模電流在低頻的情況下，地阻抗會低于分布電容的阻抗。所以我們看到的效果是效果是明顯的。因為安規的原因，我們往往無法將地線去除，那么我們就應該在LN線上做文章，前面說到共模的環路是由LN-PE,那么我們就可以通過加大LN線上的阻抗來達到減小共模電流的目的了，共模電感就是最好的選擇。
關于共模電流的理想的EMC設計如以下兩點：
一是將EUT產生的共模電流局限在GND上，不令其出現在機殼地與外界(EMI)
二是將外界欲侵入EUT的共模電流局限在機殼地上，不令其出現在GND上(EMS)
一般EMC工程師也是遵守這種做法，但是沒有思路總結。其實，外部電磁干擾主要是低頻(10M~20MHZ以下，變頻器、開關電源、電機等產生的)，所以在工控系統中，很多EMC工程師，喜歡將GND浮空，并通過1000pF的高壓電路，與機殼相連。
這樣，高頻的干擾(數字部分)被屏蔽在機殼內，并通過高頻電容返回。外殼干擾，進不了GND或數字系統。
當然，這樣做的成本可能是高的，如接口要隔離等。
