薄膜SMD電阻芯片的產品特性：
- 功率等級高達500mW
- 低于25dB的超低噪聲
- 低于0.1ppm/V的電壓系數
- 具有低至±25ppm/℃的絕對TCR
- 提供從10?至1.69 M ?的阻值范圍
薄膜SMD電阻芯片的應用范圍：
- 為宇航級應用提供“T”級可靠性

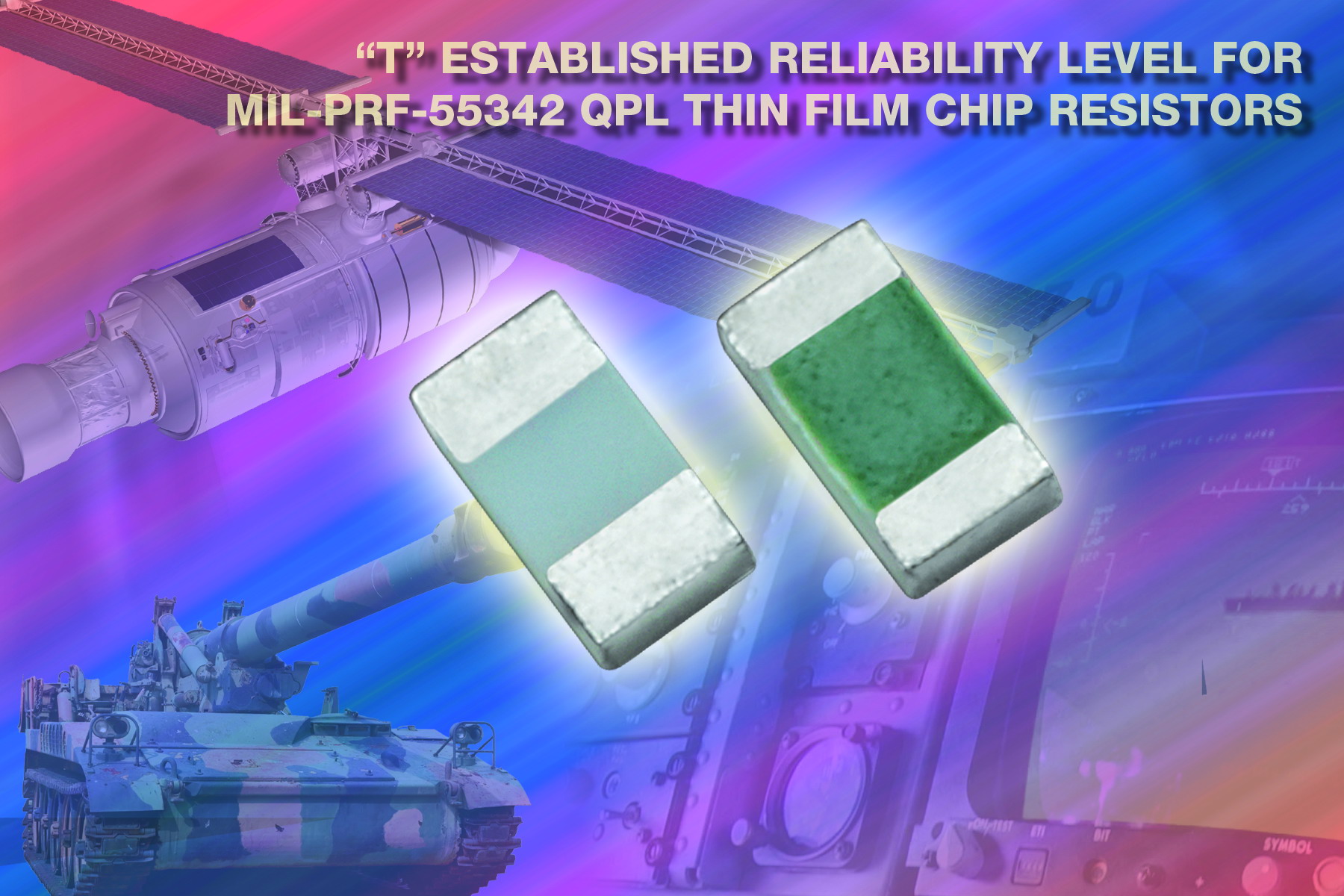

日前，Vishay Intertechnology, Inc.宣布，擴充其通過E/H MIL-PRF-55342認證的薄膜表面貼裝電阻器芯片。這些芯片的外形尺寸為0505、1005、1505、0705、1206和1010，可為宇航級應用提供“T”級可靠性。更大尺寸的產品也即將通過認證。
通過包括100%的A組功率調節和B組批次試驗在內的100%的篩選和廣泛的環境試驗，能夠確保增強型電阻的可靠性指標，器件通過這些篩選和試驗進行分級，并被核準為“T”級可靠性。
Mil-PRF-55342薄膜電阻通過了美國材料與試驗協會(ASTM E-595)為宇航級需求制定的真空環境除氣作用引起的總質量損失率(TML)及收集到的揮發性可凝聚物比例(CVCM)的標準試驗方法的認證。此外，電阻在發貨前還會進行老化周期處理。
這些電阻針對既需要高可靠性又有嚴格性能要求的軍工和航天應用，全噴鍍的環繞式接頭可確保優異的附著力和尺寸的一致性。Mil-PRF-55342薄膜器件采用鈍化的鎳鉻合金電阻體，高純度的氧化鋁基板使其功率等級高達500mW。
除了低于25dB的超低噪聲和低于0.1ppm/V的電壓系數，這些電阻還具有低至±25ppm/℃的絕對TCR，容差低至0.1%，根據不同的外形尺寸和特性，提供從10?至1.69 M ?的阻值范圍。Mil-PRF-55342薄膜器件具有±0.01%的倉儲壽命穩定率，可在- 55℃～+ 125℃溫度范圍內工作。
器件規格表
|
型號
|
外形尺寸
|
功率等級
|
工作電壓
|
阻值范圍
|
|
M55342/02
|
0505
|
125 mW
|
40 V
|
20 Ω ～ 301 kΩ
|
|
M55342/03
|
1005
|
200 mW
|
75 V
|
10 Ω ～649 kΩ
|
|
M55342/04
|
1505
|
150 mW
|
125 V
|
10 Ω ～ 1.69MΩ
|
|
M55342/06
|
0705
|
150 mW
|
150 V
|
10 Ω ～ 475 kΩ
|
|
D55342/07
|
1206
|
250 mW
|
100 V
|
10 Ω ～ 1.5 MΩ
|
|
M55342/10
|
1010
|
500 mW
|
75 V
|
49.9 Ω ～ 1 MΩ
|
新器件提供窩伏爾組件或卷帶包裝，現已量產，供貨周期為十六周至二十周。
