【導讀】因此，對于 3W LED，無論是線性穩壓器還是開關穩壓器，電流檢測電阻器都會額外消耗 2.5W 的功率。這會產生大量的自熱并將效率降低至 50%，這對任何 DC/DC 轉換器解決方案都會產生重大影響。
因此，對于 3W LED，無論是線性穩壓器還是開關穩壓器，電流檢測電阻器都會額外消耗 2.5W 的功率。這會產生大量的自熱并將效率降低至 50%，這對任何 DC/DC 轉換器解決方案都會產生重大影響。

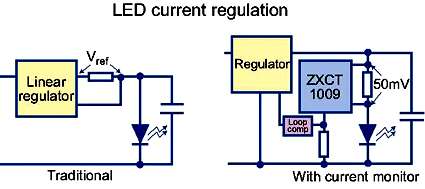

下面的圖 1顯示了解決此問題的簡單且經濟高效的解決方案。使用電流監視器測量 LED 電流并將其放大以匹配參考電壓，可降低電流檢測電阻器上的壓降，通常小于 100mV。這提供了極大的節能效果。
圖 1：使用電流監視器測量 LED 電流并將其放大以匹配參考電壓，可降低電流檢測電阻器上的壓降，通常小于 100mV。
當與開關穩壓器一起使用時，通過在 LED 的高側使用電流監視器來測量 LED 的電流，可以提高整體性能和多功能性。
這使得傳感不再以地面為參考，從而降低了噪聲敏感性。使用電流監視器進行高側電流測量的另一個好處是，它可以用于降壓-升壓和升壓降壓配置。
過流情況
為了提高可靠性，許多電源都采用某種形式的過流保護/電源軌感應。對于單輸出，可以在接地側測量電流。但這具有干擾地平面的缺點。
這可以通過測量軌道本身的電流來克服，從而允許測量多個軌道。許多運算放大器可以測量接地電流。

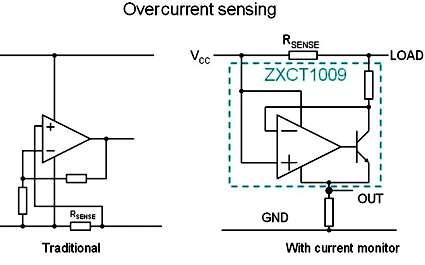

然而，大多數經濟高效的運算放大器要么無法測量參考其電源的信號，要么其電源范圍不夠大，無法在這些應用中使用。下面的圖 2將傳統配置與使用電流監視器的配置進行了比較。
圖 2：電流監視器專門針對測量高側參考電流，并從所監視的電源軌中獲取其偏置。
電流監視器專門針對測量高側參考電流并從被監視的電源軌中獲取其偏置。
這意味著它們不需要單獨的電源引腳，并且僅需要兩個電阻器。這使得它們能夠大幅減少 PCB 面積和元件數量，并提高通用運算放大器的性能。的器件集成了基準電壓源和比較器，提供集成的過流保護解決方案。

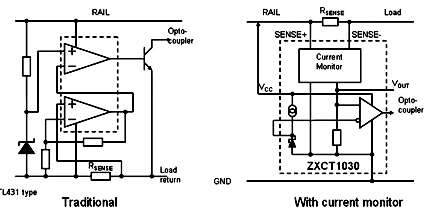

在下面的圖 3中，集成將放大器、基準電壓源和晶體管壓縮到一個器件中，從而節省了 PCB 面積并且不干擾接地。
圖 3：集成將放大器、基準電壓源和晶體管壓縮到一個器件中，從而節省 PCB 面積并且不干擾接地。
