【導讀】電感器是一種無源電氣元件，由線圈組成，其設計目的是利用電流通過線圈時磁和電之間的關系。電感器也稱為扼流圈，也是一種無源型電氣元件，主要是線圈組成，電感器由緊緊纏繞在實心中心磁芯周圍的導線形成，該中心磁芯可以是直圓柱形桿或連續環或環以集中其磁通量。
電感器是一種無源電氣元件，由線圈組成，其設計目的是利用電流通過線圈時磁和電之間的關系。

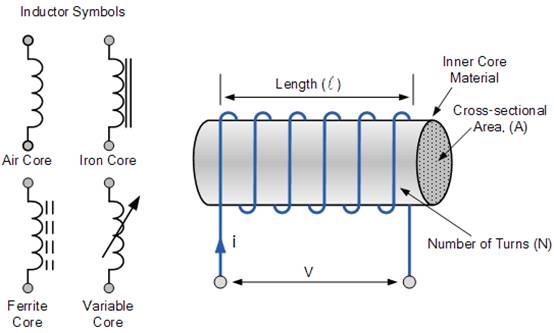

電感器也稱為扼流圈，也是一種無源型電氣元件，主要是線圈組成，電感器由緊緊纏繞在實心中心磁芯周圍的導線形成，該中心磁芯可以是直圓柱形桿或連續環或環以集中其磁通量。
電感器的原理符號是為L，單位為亨利，1mH = 1 毫亨利 – 等于亨利的千分之一 (1/1000)。
100μH = 100 微亨利 – 等于亨利的百萬分之一 (1/1,000,000)。
那么根據法拉第定律，這個磁通鏈的任何變化都會在單線圈中產生一個自感電壓：
N是圈數
A是以 m 2為單位的橫截面積
Φ是 Webers 中的通量
μ是芯材的磁導率
l是以米為單位的線圈長度
di/dt是以安培/秒為單位的電流變化率
電感器中的電流和電壓
電感中的電流
電感器產生多少感應電壓取決于電流變化率。在我們關于電磁感應的教程中，楞次定律指出：“感應電動勢的方向總是與引起它的變化相反”。換句話說，感應電動勢將始終反對首先啟動感應電動勢的運動或變化。
因此，隨著電流的減少，電壓極性將充當電源，而隨著電流的增加，電壓極性將充當負載。因此，對于通過線圈的相同電流變化率，增加或減少感應電動勢的幅度將是相同的。
4安培的穩態直流電流通過0.5H的螺線管線圈。如果上述電路中的開關打開 10 毫秒并且流過線圈的電流降至零安培，則線圈中感應的平均反電動勢電壓是多少？

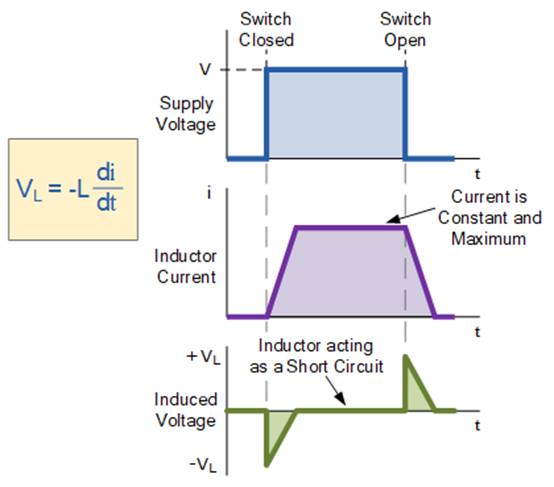

電感中的感應電壓
電感器中的功率
我們知道電路中的電感器會阻止電流 ( i ) 流過它，因為電流會感應出一個與它相反的電動勢，即楞次定律。然后必須由外部電池電源完成工作，以保持電流流過該感應電動勢。用于強制電流 ( i ) 對抗該自感應電動勢 ( VL )的瞬時功率 由上式給出：
產生反電動勢
電路中的功率為P = V*I因此：
吸收的功率
理想電感器沒有電阻，只有電感，因此 R = 0 Ω，因此線圈內沒有功率耗散，因此我們可以說理想電感器的功率損耗為零。
