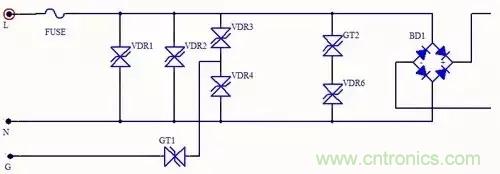

本文所介紹的是一種基于壓敏電阻和陶瓷氣體放電管抗雷擊浪涌電路。共模、差摸全保護。壓敏電阻VDR1，VDR2分別與電源L、N并聯，主要來鉗位L、N線間電壓，壓敏電阻VDR3，VDR4與陶瓷氣體放電管GT1串聯后接地，主要是泄放共模雷擊浪涌，VDR6與GT6串聯主要是泄放差模雷擊浪涌。電路如下圖所示：
實際在使用過程中，發現因為雷擊損壞的情況并不多，更多的反而是疑似電網波動導致，從損壞驅動器的拆解可以看出，內部防雷電路的損壞有2種狀態：第一種狀態，用于實現電壓鉗位的壓敏電阻是點擊穿，能量明顯從器件上某點爆裂而開;第二種狀態，用于實現電壓鉗位的壓敏電阻則是燃燒式毀壞。針對第一種情況，在實驗室用浪涌發生器測試，通過加大模擬的浪涌電壓，可以清楚重現這種單點式爆裂，第二種情況，在實驗室也可以進行模擬，將驅動器的輸入電壓調高，在達到壓敏電阻產生漏電流的時候會慢慢發熱并燒毀。
一般電源廠商為了防止壓敏電阻因為漏電流導致的發熱燒毀，都會把壓敏電阻的電壓調整的較高，通常會用到621或者681等級的壓敏電阻，這種等級的VDR，在輸入電壓達到390VAC或者420VAC時才會出現漏電流，但是這種設計的問題在于，因為PFC級的輸出電容的電壓往往選擇450VDC/500VDC，如果輸入電壓真的長時間達到380VAC(530VDC)，那PFC的輸出電解電容也會出現鼓包，漏液，這種設計本身并不能保證電源在輸入電壓達到380VAC以上時的安全性。而且因為VDR等級的提高，對雷擊電壓的吸收效果會減弱。綜合考慮，VDR1，VDR2最好的選擇是561，這樣與電解電容的耐壓匹配，又更有效的吸收了雷擊的能量。同時在實際的工程實施中，在每段路的配電箱中應該加入過壓保護裝置，有效的保證輸入電壓不會因為電網波動，或者3相電的不均衡，而沖高到380VAC以上，從而損壞電源。
