【導讀】很多硬件初學者看到PCB板子上用到的0?電阻時，顯得一臉懵逼，經常會問： 既然這玩意兒里面啥也沒有，干嘛還要用它？其實這玩意用處大著呢，用好它可以大大方便你板子的設計和調試，下面簡單說幾點它的作用。

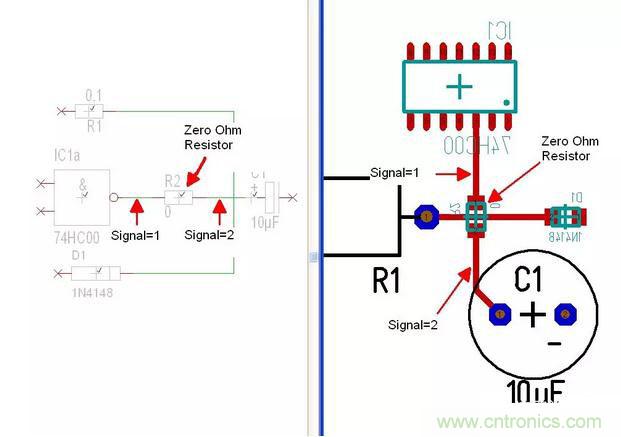

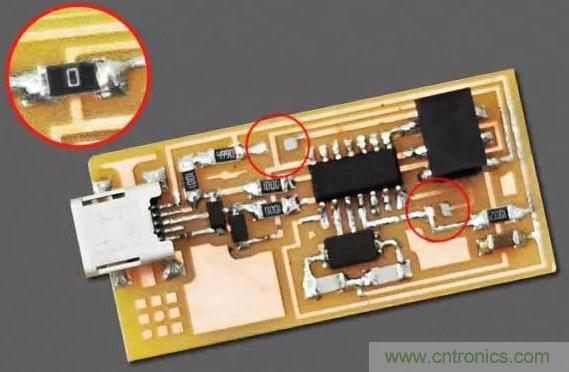

如果老板出于成本考慮，讓你設計一個單面板，也就是說你的元器件的安裝以及走線都只能在一面，你最頭疼的是有些線實在走不過去，必須跨線連接，打倆孔用跳線？如果在研發的時候還可以，但有一天你的設計變成了產品需要大批量生產了，機器折騰起跳線來要比放置一個電阻麻煩的多了，這時候0Ω的電阻就幫你大忙了，根據你的空間，你可以選用0805、0603或0402的電阻。
調試時候的前后級隔離 - 如果你的設計是新的，對板子上很多部分的功能以及能夠?qū)崿F(xiàn)的性能還不確定，拿回板子來將會面臨一場驚心動魄的調試，debug的一個重要原則就是把問題限定在最小的范圍內，因此多塊電路之間的隔離就非常重要，在調試A電路的時候，你不希望B電路的工作影響到你的調試，最好的方式就是斷掉他們之間的連接，而0Ω電阻就是一個最好的隔離方式，調試的時候不焊接，等調試完成確認這部分電路沒問題了，就可以將0Ω電阻安裝上。當然在最終的產品中可以徹底去掉。
測試電流用 - 如果你想測試某一路的電流大小，一種方式就是通過電壓表測量該通路上某電阻兩端的電壓（確保電壓表的內阻不要影響到測量的精度），通過歐姆定律就可以計算出該路的電流；還有一種方式就是直接將電流表串在該回路上，因此在該電路上可以放置一個0Ω的電阻，測量電流的時候用電流表兩端代替該電阻，等測量完畢可以將該電阻安裝上去。
給自己調試帶來靈活性 - 可以預留各種可能性，根據實際的需要進行選裝不同的電阻，它可以替代掉跳線，避免了跳線的鉆孔、安裝占用比較大的空間，而且跳線也會引起高頻干擾；比如我們板子上設計有低通濾波器，如果發現最終不需要或者一開始調試的時候沒時間調試低通濾波器，但又必須讓信號流通過去，可以用0?的電阻來代替原來設計中的電阻/電感，而不安裝電容；在匹配電路參數不確定的時候，以0?代替，實際調試的時候確定參數再以具體的數值的元器件來代替；

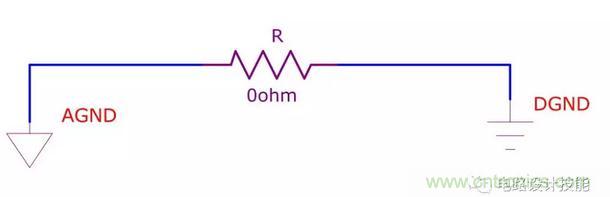

用于信號完整性的模擬地和數字地的單點連接 - 有人說0?跟沒有一樣，干嘛不直接連接上？想象一下如果你在電路原理圖里沒有這個0?的電阻，做PCB Layout的時候就可能忽略這個單點連接的原則，CAD軟件也會亂連在一起，達不到你單點連接的初衷。當然單點連接的時候你也可以用磁珠，我個人的觀點其實連接點的位置選擇好的話，磁珠除了比電阻貴之外，沒有什么好處，實際的操作中你可以用比較小的封裝的0?電阻，比如0402、0201，焊接的時候直接用烙鐵將兩端搭接在一起就可以，連電阻也省了；
增加被逆向工程的難度 - 如果你在電路上放置多個不同顏色、不同封裝、沒有阻值標記的0?的電阻，不影響電路的工作性能，但卻讓抄你板子的人瞬間抓狂；
板上支持不同的配置，有的版本可能有部分電路不安裝，可以用它來隔離不安裝的電路部分，比如iPhone中有WiFi版本和WiFi+3G版本的，用的實際上是一個設計；
怎么樣？這個0?的電阻作用大吧？在以后的項目中慢慢體會吧，很多時候靈活應用它會讓你很多頭疼的問題迎刃而解。

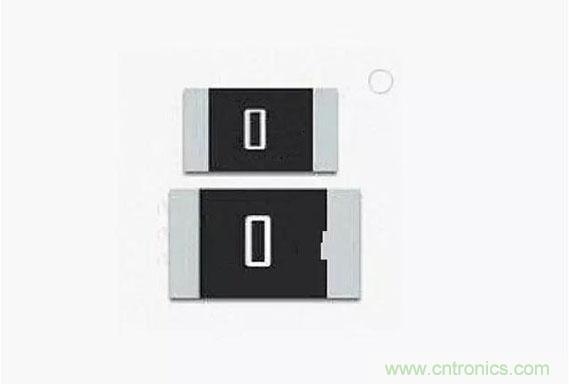

順便說一下，0?電阻的值其實也不是絕對的0，因為其內部畢竟要用金屬材料做成，有材料、有長度就一定有電阻，雖然很小。一般來講1/8W的電阻為0.004?，1/4W的電阻大約為0.003?，它們和常規電阻一樣也有誤差精度這個指標，如果流過該電阻的電流足夠大的話，這個電阻也會發熱。
另外我們經常會看到1?（或其他更低阻值的電阻）以及10?的電阻，他們也是有特別用途的，比如1?的電阻經常用于通過電壓表測回路的電流，因為這么低的電阻不會影響到電路的工作而有方便電流的測試；10?的電阻除了可以用來測電流之外，還常用于分壓、運放的增益控制等。
