【導讀】本文詳細介紹了防護雷電及過電壓的常用方法：分流、均壓、屏蔽、接地和保護。對構成浪涌保護器的內部器件如：放電管、壓敏電阻、TVS瞬態電壓抑制器、共模線圈等也有詳細介紹，且根據器件的各自特點設計理想的浪涌保護器。
微電子設備遭受雷電的危害
微電子設備由于雷擊放電或者電氣設備的開關操作而產生的過電壓對設備造成失效 、損壞的實例屢見不鮮，由此造成了巨大的經濟損失。直接損失通常反映設備使用者在硬件方面的損失，可以修復或者替換。然而軟件方面的損失以及設備停機所造成的損失是無法彌補的。對微電子設備采取行之有效的保護措施，實現對集成度越高而耐受過電壓能力越來越低的電子系統（設備）的可靠防護，盡量減小其遭受雷擊或沖擊過電壓的干擾和損壞，已成為微電子設備可靠性工作中急需解決的問題。
微電子設備通常工作在低壓電網中，低壓電網中過電壓有四類：雷電引起的過電壓、靜電放電、操作過電壓以及工頻過電壓。過電壓通常以共模（過電壓在帶電導體或中性線和大地之間產生）和差模（過電壓在帶電導體之間產生）兩種干擾方式干擾低壓電網，其中雷電過電壓破壞性最大。
微電子防雷設計

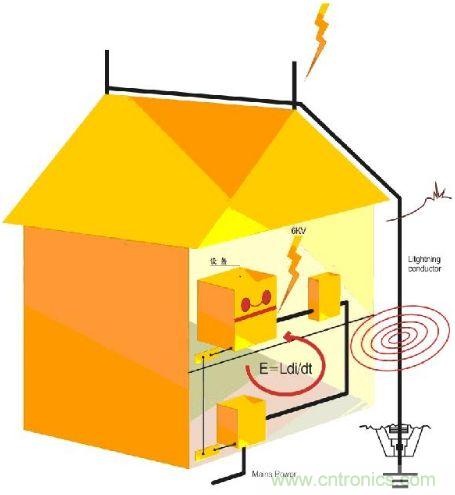

過電壓的傳播主要有傳導和感應兩種方式，傳導過電壓是指架空饋電線或通信線路遭受雷擊后高壓沖擊波形成的暫態過電壓，可達幾十萬伏。該傳導過電壓沿線路傳播，高壓側4%的過電壓通過高低壓繞組及高低壓繞組間的耦合電容竄入到低壓側，造成低壓供電線路過電壓。
其中，幅值4KV以下的占91%，98%的過電壓幅值不會超過6KV，常常損壞線路上的儀器和設備。另外電力系統高壓側的操作過電壓，也有可能侵入低壓側用戶設備。感應過電壓是指落在線路附近的雷擊，其雷電沖擊電流形成的輻射電磁場可在閉合回路中產生感應過電壓。
現在，微電子設備耐受過電壓強度低的主要原因是設備內部集成化程度越來越高，再加之內部工作電壓通常工作在5VDC。對一個使用220VAC繼電器的電路而言，在轉換操作時產生一個500V的耦合瞬態電壓，其過電壓幾乎不會造成任何損壞，因為該電壓并沒有超過額定電壓值的2.5倍，而且僅在微秒（μs）的時間范圍內出現。
但對于微電子設備中的集成電路而言，同樣的耦合過電壓在電路中已達到額定電壓值100倍，遠遠超出允許的2.5倍，肯定會造成IC的損壞，再加之IC的抗破壞強度比繼電器要低若干個數量級。為防止該過電壓破壞高靈敏度電氣設備，在可能出現此類高電壓的導線上，必須在極短的時間內與均壓等電位系統實現短路。
防雷及過電壓保護機理
在電子設備防雷及過電壓保護上，通常采用分流、均壓、屏蔽、接地及保護等方式。這種電子設備是目前雷電防護中不可缺少的一種裝置，過去也稱為“過電壓保護器（SPD）”。其作用就是把竄入電力線、信號傳輸線瞬時過壓限制在設備或系統所能承受的電壓范圍內，或將強大的雷電流泄流入大地，使被保護設備或系統不受沖擊。
[page]
1、分流
對直擊雷用接閃器引下線和接地裝置或通過導電且接地良好的金屬購架將雷電分流并引入大地，使之盡量不流過被保護設備和器件。雷電流通道的阻抗要低，散流要好，以降低電位，這種分流裝置通常在高層建筑上架裝避雷裝置，并定期檢查接地裝置和導電金屬構架的接地良好性。目前對高靈敏度電子設備很難僅依靠一個“外部防雷設備”就達到保護目的，此外，還需考慮外部防雷設備給室內電氣設備帶來的EMC問題。通過防雷設備接收和排放雷電沖擊電流時，會出現電磁場影響，間接雷電效應產生的輻射電磁場強可達50KV/m，每平方米可產生幾百伏的電壓。從而導致過電壓進入電氣設備印刷電路板的導線回路和相應數據線。如果雷電在電子設備附近或通過自然雷電電流通道擊中地下，也會以同樣方式進入導線回路。
2、均壓
將同一樓層同一部位的電纜外皮、設備外殼、金屬構架（件）及管道等進行良好的電氣連接，以均衡電位。
3、屏蔽
采用屏蔽電纜，利用各種屏蔽箱（盒），法拉第籠和各種自然屏蔽體來阻擋侵入電子系統（設備）的電磁干擾和過電壓能量。
4、接地
將所有金屬外殼、機架（構件）、管道、電纜金屬屏蔽層及穿線管連在一起，并與屏蔽籠及接地網就近連接。電氣和電子設備的防雷接地、工作接地及保護接地采用共地方式。
5、保護
在過電壓可能侵入的所有端口裝設必要的電涌吸收裝置和過電壓保護裝置，在計算機、電子系統引出的信號線及電源線上裝設多級保護，包括粗保護和細保護，將侵入的沖擊過電壓鉗制于允許的水平。
常用防雷及過電壓器件
目前常用的防雷及過電壓防雷器件有放電管（充氣式放電管）、壓敏電阻和瞬態電壓抑制器等。
1、氣體放電管
氣體放電管為低靈敏度保護器件，其工作部分通常用玻璃封裝或陶瓷封裝，內部為一對相互隔開的冷陰極電極，并充以一定壓力的惰性氣體（多數為氬氣）。為了提高放電管的觸發概率，在放電管內還有助觸發劑，從結構上分二極型或三極型。
常用過電壓放電器可以排放10KA ( 8/20μs)以下的瞬態電流。氣體放電管的反應時間是指從外加電壓超過擊穿電壓到產生擊穿現象的時間，氣體放電管一般在μm微秒數量級。氣體放電管具有多種不同規格的直流擊穿電壓，其值取決于氣體的種類和電極間的距離等因素。
氣體放電管的電容量很小，一般≤1~5pF。它的工作原理是指當加至氣體放電管兩電極間電壓達到電極擊穿電壓Ubr時，放電間隙立即點火放電，流通較大電流，而氣體放電管兩端電壓降到電極間電弧電壓，呈現低電阻。氣體放電管可在直流和交流條件下使用，所選用的直流放電電壓Udc≥Uo(Uo為線路正常工作的直流電壓)；交流條件下使用時，Udc≥1.44Un(Un為線路正常工作的交流電壓有效值)。
氣體放電管的動作時間在毫秒范圍內，廣泛用于遠程通訊領域，優點是耐電流大而靜電容小。缺點是點火電壓高，且點火性能受到時間的限制。氣體放電管的另一缺點是可能出現電源續流問題。氣體放電管點火以后，在電壓超過24V的低阻抗電路，尤其容易將原本只希望持續幾微秒后將氣體放電管引起的短路繼續保持下去，結果是氣體放電管在瞬間會爆裂。因此，在采用氣體放電管的過電壓保護線路里，必須預設一個斷路器，以便在極短的時間將電路切斷。
2、壓敏電阻
壓敏電阻是一種具有瞬態電壓仰制功能的限壓型保護器件。利用器件特別敏感的非線性特性，當過電壓出現在壓敏電阻的兩級間，壓敏電阻可以將電壓箝位到一個相對固定的電壓值，從而實現對后級電路的保護?？梢杂脕泶嫠矐B仰制二極管、齊納二極管和電容器的組合。常用于過電壓保護的壓敏電阻有金屬氧化物壓敏電阻（MOV）和碳化硅（SiC）兩類。壓敏電阻兩端正、反向都具有同二極管反向擊穿相類似的伏安特性，當作用在其兩端的電壓達到一定數值后，電阻對電壓十分敏感。
壓敏電阻最顯著的特點是非線性特性好，電壓范圍很寬，可從幾伏到幾千伏，吸收電涌電流可從幾十安到幾千安培，反應速度快，非線性指數大，無極性、無續流、使用壽命長且成本低，多用于直流電源、交流電源、低頻信號線路和帶饋電線路等。在手機、手提電腦、PDA、數字相機、醫療儀器等設備上，表面貼裝壓敏電阻應用最為廣泛。
壓敏電阻器在電路浪涌和瞬變防護時的應用大致可分四種類型：
1）在電源線之間和大地之間連接壓敏電阻
該壓敏電阻的使用最具代表性。在電源線及長距離傳輸的信號線遇到雷擊而使導線存在浪涌脈沖時對電子產品起到保護作用。通常線間接入的壓敏電阻對線間的感應脈沖有效；而線與地間接入的壓敏電阻對傳輸線和大地間的感應脈沖有效。若對線間連接與線地連接兩種形式進行組合，則可對浪涌脈沖能起到更好的吸收作用。
2）在負荷中的保護
將壓敏電阻器并聯至感性負載兩端，主要用于對感性負載突然開閉引起的感應脈沖進行吸收，防止元件受到破壞。一般來講，將壓敏電阻并聯至感應負載即可，如果再考慮電流種類和能量大小的不同，與R – C 串聯吸收電路合用更為理想。
3）接點間的連接保護
將保護壓敏電阻器并聯至被保護接點兩端，可防止感應電荷將開關接點電弧燒壞的情況發生。
4）保護半導體器件
將壓敏電阻兩端并接至大功率的集電極、發射極兩端，或者可控硅陽極和陰極兩端，以限制電壓低于被保護器件的耐壓等級，這對半導體是一種非常有效的保護。
在具體使用壓敏電阻器時，如果電器設備耐壓水平Vo較低，而浪涌能量又比較大，則可選擇壓敏電阻V1mA 較低、片徑較大的壓敏電阻器；如Vo較高可選擇壓敏電壓V1mA較高的壓敏電阻器，這樣既可以保護電器設備又能延長壓敏電阻使用壽命。
另外壓敏電阻也可以與空氣放電管、TVS瞬態電壓抑制器組成綜合浪涌保護器，以得到最佳的保護效果。上述器件可組成二級保護或三級保護，氣體放電管一般放在線路輸入端，做為一級浪涌保護器件，承受大的浪涌電流；二級保護器件采用壓敏電阻，在μs（微妙）級時間范圍內更快地響應；對于高靈敏度的電子線路，可以增加第三級TVS保護，在ps（皮秒）級時間范圍內對浪涌電壓產生響應。
[page]
在設計由氣體放電管和壓敏電阻組成的浪涌保護抑制電路時，應充分考慮壓敏電阻具有漏電流不穩定這一致命缺點，尤其是性能較差的壓敏電阻，在使用一段時間后，因漏電流變大可能會引起自爆。
為解決這一問題通常在壓敏電阻之間串入氣體放電管，放電管的另一端接入地端。這樣的組合對壓敏電阻使用有較為理想的保護，但同時也帶來了缺點：響應保護時間增加（時間為各器件反應時間之和）。如果被保護的不是高靈敏度的器件或者設備，保護時間沒有問題。對以上線路如果要提高保護靈敏度（響應保護時間減少），可以在兩個串接的壓敏電阻器兩端再并聯一個壓敏電阻器就可以提高響應速度，此時反應的時間應該為壓敏電阻工作時間。
在使用壓敏電阻器保護時，因壓敏電阻的結電容較大（一般在幾百到幾千pF數量范圍），很多情況不易直接應用在高頻信號線路保護中。在交流電路保護中，也會因結電容較大而增加漏電流，在設計保護電路時應根據被保護對象的實際情況充分考慮這一因素。
3、TVS瞬態電壓抑制器
瞬態電壓抑制器TVS是一種二極管形式的高效能保護器件。當TVS二極管兩極受到反向瞬態高能量沖擊時，它能以ps級速度將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中精密元器件免受各種浪涌脈沖的沖擊。由于它具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏小、箝位電壓較易控制、無損壞極限且體積小等優點，目前已廣泛應用于計算機系統、通訊設備、儀器儀表、RS232/422、數字照相機的保護、共模/差模保護等領域。
TVS是高壓瞬間吸收器件，常在防雷保護裝置電路尤其是高靈敏度場所中使用。TVS與一般穩壓管有著本質區別，穩壓管通常都是低壓穩壓，反向擊穿電壓較低。而TVS在極性上分為單級性（用于直流電路）雙極性（用于交流電路）兩種，其主要參數應該是泄露電流和反向時間。在具體使用時TVS在電路中一般工作于反向截止狀態，不影響電路的任何功能。如電路由于雷電或各種電器干擾出現大幅度的瞬態干擾和脈沖電流時，它可在ps內迅速轉入反向導通狀態，并將電路中的電壓箝位在所要求的安全系數值上。干擾脈沖過去后，TVS則又轉入反向截止狀態。由于在反向導通時，其箝位電壓低于電路中其它器件的最高耐壓值，且TVS能承受的瞬間脈沖功率可以達到上千瓦，因而起到了對其它器件的保護作用。TVS有以下特點：
1）將TVS二極管加在信號電源線上，能防止微處理器或者單片機因瞬間脈沖、如靜電放電效應、交流電源浪涌及開關電源的噪聲所導致的失靈。
2）可以吸收持續10ms 靜電放電效應10×104 V, 60A以下的脈沖的沖擊。而一般TTL器件，遇到30ms 的10V的脈沖便會導致損壞。另外TVS還可消除由總線之間開關引起的干擾。
3）將TVS二極管放置在信號線及接地間，能避免數據總線受到不必要的噪聲影響。
在具體使用TVS時應注意電流負荷量小和電容量較高這兩個方面的弊端。另外TVS具有自感存在，當額定電壓越小，自感就越高，而且會與連接導線電感共同構成一個低通，并隨著連接電路的信號頻率對數據傳輸產生衰減作用。
4、扼流線圈
扼流線圈是一個鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱繞制在同一個鐵氧體環形磁芯上形成的一個四端器件，對于共模信號呈現出的大電感具有抑制作用。共模干擾是同時疊加在兩條被測信號線的外界干擾信號，因被測信號的地與線路內部地之間不等電位，由兩個地之間的電勢即共模干擾源產生。如遇到雷電干擾，線路中產生的共模干擾信號少則幾十伏甚至上百伏，如果沒有抑制措施很容易對線路內部器件造成損壞。扼流線圈作用在平衡線路中十分有效地抑制了共模干擾信號，避免了共模干擾對器件的損壞，而對線路正常傳輸的差模信號無影響。
5、1/4 波長天饋線電涌保護器
1/4波長天饋線保護器是根據雷電電波的頻譜分析和天饋線的駐波理論所制作的微波信號電涌保護器。這種保護器中的金屬短路棒長度根據工作信號頻率的1/4波長來確定。此并聯的短路棒長度對該工作信號頻率來說，阻抗無窮大，相當于開路狀態，不影響信號的傳輸，但對于雷電波來說，短路棒對于雷電波阻抗很小，相當于短路，雷電能量被泄放入地。
具體制作方法是，在一個短的波導空腔插入信號線路，在其中部橫伸一段長度等于1/4信號波長的端部接空腔支路。按波行進原理，1/4波長段等于開路，信號可以從主空腔通過。由于雷電波頻譜的絕大部分遠離射頻，它被口腔支路所短路，短路棒的直經一般為幾毫米，因此耐沖擊電流性能好，可達30KA（8/20μs）以上，而且殘壓很?。ㄖ饕嵌搪钒糇陨黼姼幸穑?。優點是電壓保護水平很低，只有幾伏。不足之處是工頻帶較窄，帶寬約為2%～20%左右，另一個缺點是對天饋設施加直流偏置，使某些應用受到限制。
電涌保護器的電路根據不同要求設計成不同結構，但它至少應包含一個非線性電壓限制器件。為達到更為理想的保護效果，也可以將常用的電涌保護器基本元件如：放電管、壓敏電阻、抑制二極管和扼流線圈，根據各自優點綜合考慮放至浪涌保護器中，以達到既有好的有效性能，又有理想性價比的浪涌保護器。
微電子設備自身的抗浪涌保護能力十分脆弱，從廣義上講，其過壓防護應充分發揮如分流、接地、均壓、屏蔽等措施，在此基礎上還應根據非線性器件的特性，設計滿足不同要求的浪涌保護器。
