【導讀】旋轉編碼器是一種能夠?qū)⑿D(zhuǎn)位置變化轉換為數字信號輸出的器件，它們在許多行業和應用中都有廣泛的應用，包括工業自動化、機器人技術、汽車、消費電子產品和醫療設備等領域。
旋轉編碼器是一種能夠?qū)⑿D(zhuǎn)位置變化轉換為數字信號輸出的器件，它們在許多行業和應用中都有廣泛的應用，包括工業自動化、機器人技術、汽車、消費電子產品和醫療設備等領域。
在許多應用中，需要準確測量旋轉物體的角度，旋轉編碼器可以提供高精度的角度信息，用于導航、定位和控制系統。此外，通過監測旋轉編碼器的變化，可以計算出物體的旋轉速度和加速度，這在許多運動控制系統中非常重要。
旋轉編碼器也經常用于反饋系統中，例如在機器人控制中，它們可以提供關于機器臂或關節位置的實時消息，以實現準確的動作控制和定位。在無刷直流電機控制系統中，旋轉編碼器用于提供電機轉速和位置的反饋，從而實現精確的電機控制和調節。
隨著技術的不斷進步，新型的旋轉編碼器越來越小巧精密，能夠提供更高分辨率的角度或位置信息，同時具有更好的抗干擾能力和耐用性。此外，一些高級的旋轉編碼器還具有通信接口，可以與其他設備或系統進行數據交換和集成，從而擴展了它們的應用范圍和功能性。
旋轉編碼器的工作原理與類型
旋轉編碼器根據其工作原理和使用方式可以分為兩大類：絕對式（absolute）旋轉編碼器和增量式（incremental）旋轉編碼器。

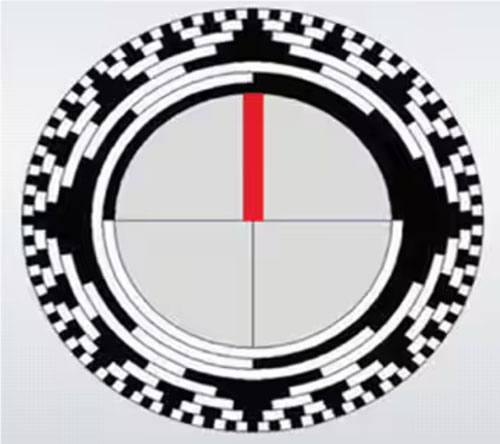

絕對式旋轉編碼器
絕對式旋轉編碼器可以直接讀取旋轉部件的確切位置信息，而無需通過起始點或轉數來計算位置，可以精確輸出旋轉軸相對于初始狀態的位置，可視為一種角度傳感器。這意味著即使在重新啟動系統后，也能保持準確的位置記憶，不會出現位置偏移或丟失問題。
絕對式旋轉編碼器對于需要精確而實時的位置信息的應用，如機器人控制、精密儀器和工業自動化等領域非常適用。

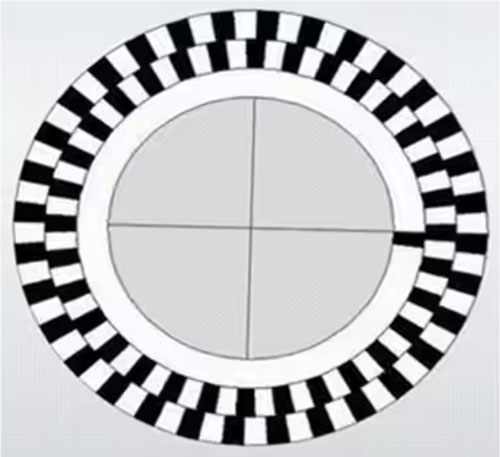

增量式旋轉編碼器
增量式旋轉編碼器也稱作相對式編碼器（relative encoder），通過計算旋轉部件的變化量來獲得位置信息，通常包括光學或磁性器件，產生增量式的脈沖信號來計算轉速及位置，可輸出有關旋轉軸運動的信號，一般會由其他器件或電路進一步轉換為速度、距離、每分鐘轉速或位置的信號。它們通常比絕對式編碼器更簡單、成本更低，但需要在啟動時校準起始位置，否則可能出現位置偏移問題。
增量式旋轉編碼器適用于一些需要基本位置反饋且成本較低的應用中，如普通工業機械、消費電子產品和運動控制系統等，增量式旋轉編碼器是一個常見的選擇。
除了以工作原理的絕對式和增量式旋轉編碼器來進行分類之外，若采用技術進行分類的話，可以分成機械式旋轉編碼器、磁性旋轉編碼器、光學旋轉編碼器、電容旋轉編碼器等，它們在特定應用中具有不同的特性和優勢。
1. 機械式旋轉編碼器
機械式旋轉編碼器是一種基于機械接觸的旋轉位置傳感器，主要由旋轉碟盤、固定碟盤和讀取器組成。機械式旋轉編碼器通常包括一個旋轉的碟盤（也稱為盤片），上面有刻有編碼的槽孔或凹陷。固定碟盤則是位于旋轉碟盤下方的固定部分，上面也有對應的槽孔或凹陷。讀取器固定在旋轉碟盤上方或碟盤下方，可以讀取槽孔或凹陷的變化。
當旋轉碟盤轉動時，讀取器讀取碟盤上的槽孔或凹陷，產生對應的脈沖信號，根據脈沖信號的數量和順序，可以確定旋轉部件的角度或位置。編碼器的精度和分辨率，取決于碟盤上槽孔或凹陷的密度和排列方式。
機械式旋轉編碼器由于沒有電子器件，因此相對簡單且可靠，適用于一些不需要高精度和高速度的應用場景。與光學或磁性旋轉編碼器相比，機械式旋轉編碼器的成本通常較低，適合一些預算有限的應用。由于不依賴光學或磁性器件，機械式旋轉編碼器對于一些環境干擾（如光線、磁場）的影響較小。
2. 磁性旋轉編碼器
磁性旋轉編碼器是一種利用磁性原理來檢測旋轉位置的傳感器，主要由磁性編碼盤、磁性傳感器件和讀取電路組成。磁性編碼盤是安裝在旋轉部件上的圓盤，上面有特定排列的磁極。磁性感應器件通常包括霍爾效應傳感器或磁性傳感器件陣列，用于檢測磁性編碼盤上磁場的變化。讀取電路接收磁性傳感器件的信號，并將其轉換為旋轉部件的角度或位置信息。
當旋轉部件轉動時，磁性編碼盤上的磁場會隨之變化，磁性傳感器件能夠感應到這些磁場變化。磁性傳感器件產生的信號通過讀取電路處理，轉換為角度或位置信息。讀取電路將轉換后的信號進行解碼，得到準確的旋轉部件位置。
磁性旋轉編碼器具有很高的精度，能夠提供精確到微米或更小單位的位置信息。由于磁性原理不受光線或電磁干擾影響，磁性旋轉編碼器具有良好的抗干擾能力。
磁性編碼盤和傳感器件之間的反應快速，使得磁性旋轉編碼器適用于高速旋轉部件的位置檢測。相比于機械式編碼器，磁性旋轉編碼器具有耐環境干擾和高精度的特點，因為它沒有機械接觸部分，減少了磨損和故障的可能性。
3. 光學旋轉編碼器
光學旋轉編碼器是一種利用光學原理來檢測旋轉位置的傳感器，主要由光學編碼盤、光學傳感器件和讀取電路組成。光學編碼盤是安裝在旋轉部件上的圓盤，上面有刻有編碼的光學線條或圖案，如透光或不透光的槽孔。光學傳感器件通常包括光學傳感器陣列或光學霍爾傳感器，用于檢測光學編碼盤上的光學信號。讀取電路接收光學傳感器件的信號，并將其轉換為旋轉部件的角度或位置信息。
當旋轉部件轉動時，光學編碼盤上的光學信號便會隨之改變，光學感應器件則能夠讀取這些光學信號的變化。光學感應器件產生的信號再經過讀取電路處理之后，便可轉換為角度或位置信息。讀取電路會將轉換后的信號進行解碼，得到準確的旋轉部件位置。
光學旋轉編碼器能夠提供達到微米或更小單位的位置信息，具有非常高的精度。光學編碼盤和光學傳感器件之間的反應快速，使得光學旋轉編碼器適用于高速旋轉部件的位置檢測。
由于光學傳感器件是非接觸式的，因此光學旋轉編碼器不會因為機械接觸而受到磨損或故障，具有較長的使用壽命。光學原理也使得光學旋轉編碼器對于磁性和電磁干擾具有較好的抗干擾能力。
4. 電容旋轉編碼器
電容旋轉編碼器是一種利用電容原理來檢測旋轉位置的傳感器，它通常由固定電容陣列、旋轉電容盤和讀取電路組成。固定電容陣列是固定在固定部件上的一組電容器，通常排列成矩陣或圓形。旋轉電容盤則是安裝在旋轉部件上的電容器，其容量會隨著旋轉位置的變化而變化。讀取電路接收固定電容陣列和旋轉電容盤之間的電容變化，并將其轉換為角度或位置信息。
當旋轉電容盤轉動時，與固定電容陣列之間的電容值會隨著旋轉位置的變化而改變。讀取電路通過測量電容值的變化，可以確定旋轉部件的角度或位置信息。讀取電路將測量到的電容值轉換為數字信號或模擬信號，以供系統使用。
電容旋轉編碼器具有很高的精度，能夠提供微米或更小單位的位置信息。由于電容旋轉編碼器的工作原理不需要機械接觸，因此具有非接觸式的特性，減少了磨損和故障的可能性。電容變化的快速反應使得電容旋轉編碼器適用于高速旋轉部件的位置檢測。
由于電容變化受到外部干擾的影響較小，電容旋轉編碼器具有較好的抗干擾能力。一些電容旋轉編碼器具有可編程的特性，可以通過設置和校準來適應不同的應用需求。
旋轉編碼器的選擇考慮要素
由于旋轉編碼器相當多樣，且有不同的特性，因此應該依據應用的實際需求來選擇旋轉編碼器。
首先應先確定應用中對位置或角度測量的精度要求，不同類型的旋轉編碼器具有不同的精度范圍，如需高精度測量，則應選擇精度較高的編碼器。此外，應考慮應用中旋轉部件的轉速，一些旋轉編碼器對高速旋轉的應用更適用，而一些則對低速度下的精確測量效果較好。
應用環境的不同，對于旋轉編碼器的要求也不同，因此需要考慮應用環境中如溫度、濕度、振動和腐蝕性等因素，選擇能夠適應特定環境的耐用型編碼器。對于需要在高干擾環境下使用的應用，應選擇具有良好抗干擾能力的旋轉編碼器，如磁性或光學編碼器。安裝方式對于旋轉編碼器也有重要的影響，包括固定方式、安裝空間和安裝位置，以確保編碼器能夠正確且方便地安裝到旋轉部件上。
此外，還需根據預算和性能需求，選擇符合成本效益的旋轉編碼器，不僅要考慮購買成本，還要考慮維護和更換成本。一些高級的旋轉編碼器具有通信接口（如RS-485、SPI和SSI），可以與其他器件或系統進行數據交換和集成，這樣能夠擴展其應用范圍和功能性。當然，選擇知名品牌的旋轉編碼器，具有較高的可靠性和質量保證，并且可以獲得更好的售后服務和技術支持。
旋轉編碼器在設計與安裝過程中的注意事項
在應用旋轉編碼器時，常見的問題包括精度問題、干擾問題、安裝和校準問題等，這在設計與安裝過程中，都必須特別注意，以提升旋轉編碼器的精確度。
首先需考慮旋轉編碼器的精度問題，若旋轉編碼器的精度不符合應用需求，將導致測量不準確。解決方法則是應選擇符合精度要求的編碼器，并定期進行校準和檢查。使用高精度的編碼器、優化設置和控制系統、降低機械擺動等方法可以改善精度問題。
此外，干擾也是相當常見的問題，其中外部干擾（如電磁干擾、光線干擾）對旋轉編碼器的正常運行會造成影響，導致測量失準或產生誤差。此時應使用具有良好抗干擾能力的編碼器，并避免將編碼器安裝在干擾源附近、增加屏蔽措施、使用干擾抑制技術等可以減少干擾問題。
就算選擇了合適的旋轉編碼器，但安裝和校準問題仍相當重要，編碼器的安裝或校準不正確，都將導致測量不準確或失效。在安裝時應嚴格按照安裝說明書進行安裝和校準，確保編碼器與旋轉部件正確對齊且固定穩妥，且定期進行檢查和校準編碼器，以避免磨損和松動。
若與旋轉編碼器通信的系統出現連接問題或通信失敗，請先檢查通信接口和連接線路是否正確連接、檢查通信協議和設置是否匹配、更新通信驅動程序和軟件等以解決通信問題。
耐用性是旋轉編碼器的另一個考慮要素，有些編碼器的耐用性不佳，容易受到環境因素或機械磨損影響，導致性能下降或故障。此時應選擇耐環境干擾和耐機械磨損的編碼器、定期進行保養和檢查，并避免將編碼器暴露在惡劣環境中，加裝保護罩和隔離器等則可以提高耐用性。
總體而言，解決旋轉編碼器常見問題的方法包括選擇合適的編碼器、優化安裝和校準、增加抗干擾措施、定期檢查和保養等。及時發現問題并采取適當措施，可以確保旋轉編碼器的正常運行和性能穩定。
結語
旋轉編碼器的應用相當廣泛，在選擇和應用旋轉編碼器時需要注意精度要求、速度要求、環境因素、抗干擾能力、安裝方式、通信接口、成本效益、品牌和可靠性等因素，在安裝時應嚴格按照安裝和使用說明進行操作，并定期進行檢查和維護，及時處理問題，以確保旋轉編碼器能夠正常運行，才能提供準確的位置或角度測量信息。
