【導讀】大多數電流表都內置電阻器來測量電流。但是，當電流對于電流表來說太高時，需要不同的設置。解決方案是將電流表與的分流電阻器并聯。有時用于此類電阻器的另一個術語是電流表分流器。
電流測量分流電阻
測量電流的設備稱為安培計。大多數現代安培計測量已知電阻的精密電阻上的電壓降。電流的計算使用歐姆定律： 我=五R
大多數電流表都內置電阻器來測量電流。但是，當電流對于電流表來說太高時，需要不同的設置。解決方案是將電流表與的分流電阻器并聯。有時用于此類電阻器的另一個術語是電流表分流器。
通常這是一個具有低電阻值的高精度錳銅電阻器。電流在分流電阻器和電流表之間分配，這樣只有一小部分（已知）流過電流表。其余電流繞過電流表并流過分流電阻器。這樣，仍然可以測量大電流。通過正確縮放電流表，可以測量實際安培數。使用這種配置，理論上可以測量的安培數是無限的。但是，不能超過測量設備的電壓額定值。這意味著電流乘以電流表電阻值，不能高于電壓額定值。此外，電流表電阻值應盡可能低，以限制對電路的干擾。但是，較小的電流表產生的電壓降也較小，從而導致分辨率較低。
計算示例
例如，將電阻為 1 mΩ 的分流電阻用作電流表中的串聯電阻。將電阻置于電路中，測量電阻兩端的電壓降為 30 mV。這意味著電流等于電壓除以電阻，即：I = V / R = 0.030 / 0.001 = 30 A。可以進行相同的計算，但現在電阻值未知，電壓和電流已知。這用于校準分流電阻。
分流器在測量電流電路中的位置
、

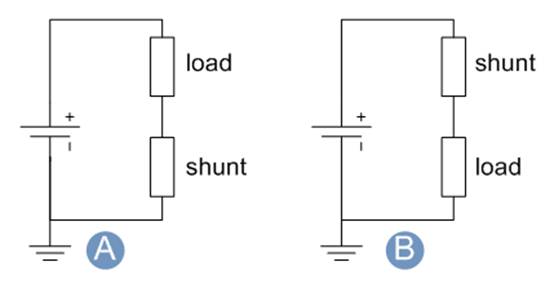

電流測量電路中分流電阻的位置A. 通常將分流器放置在接地側以消除共模電壓。但是，還存在其他缺點。B. 在這種配置中，共模電壓對于電流表來說可能太高。
仔細選擇分流電阻在電路中的位置非常重要。當電路與測量設備共用一個接地點時，分流電阻通常放置在盡可能靠近地面的位置。這樣做是為了保護電流表免受共模電壓的影響，因為共模電壓可能過高，從而損壞設備或產生錯誤結果。這種設置的缺點是可能無法檢測到繞過分流電阻的漏電流。如果將分流電阻放置在未接地的支路中，則必須將其與地面隔離，或者包括分壓器或隔離放大器以保護儀器。還有其他方法，包括使用霍爾效應傳感器來避免將測量儀器直接連接到高壓電路。但是，電流分流器通常更便宜。
指定分流電阻
指定分流電阻時，有幾個參數很重要。分流電阻具有電流額定值。電阻值由電流額定值下的電壓降給出。例如，額定電流為 100 A 和 50 mV 的分流電阻的電阻為 50 / 100 = 0.5 mΩ。電流下的電壓降通常額定為 50、75 或 100 mV。
其他重要參數包括電阻公差、電阻溫度系數和額定功率。額定功率表示電阻器在給定環境溫度下可以耗散的電功率，而不會損壞或改變電阻器參數。產生的功率可以用焦耳定律計算。分流電阻器的連續運行降額系數通常為 66%。這是針對超過兩分鐘的運行時間定義的。高溫會對分流器的精度產生負面影響。超過 80°C 時，熱漂移開始。隨著溫度升高，這種情況會變得更糟，超過 140°C 時，電阻器可能會損壞，電阻值可能會改變。
電子技術中的分流器是什么？
本文重點介紹分流電阻器，其主要目的是測量電流。然而，電子學中分流器一詞的含義遠不止于此。分流器是電路中用于將電流重新定向到另一部分的元件。應用領域多種多樣。對于某些應用，可以使用電阻器以外的電氣設備。下面給出了幾個示例來說明分流器的多樣性。
保護電路免受過壓
保護電路免受過高電壓影響的一種方法是使用短路電路。當電壓過高時，設備會短路。這會導致電流與電路并聯流動。這會立即導致電路電壓下降。通過分流器的高電流應觸發斷路器或保險絲。
繞過有缺陷的設備
當串聯電路中的一個元件發生故障時，整個電路就會斷開。可以使用分流器來解決這個問題。由于故障而產生的較高電壓將導致分流器短路。電流將繞過有缺陷的元件。圣誕燈飾就是一個很好的例子。
繞過電氣噪聲
在存在高頻噪聲問題的電路中，有時會使用帶電容器的分流器。在干擾信號到達電路元件之前，電容器會將噪聲重新導向地面。
