對供應商產品質量的管控是來料檢測 (IQC) 和零部件工程部(CE) 的工作重點。被動器件的篩選相對容易，但PCIe板卡的篩選非常困難。PCIe是芯片和芯片之間的信息高速公路，由于PCIe的速率高，板級衰減大，均衡 (EQ) 設置非常靈活，鏈路協商機制 (LTSSM) 非常復雜，PCIe的來料篩選往往費時費力，但效果不佳。
物理層一致性測試
傳統的篩選方法是物理層一致性測試 (Compliance) 和功能性測試(FT)。一致性測試包括發送端(Tx)和接收端(Rx)測試，需要使用價格昂貴的示波器和誤碼儀進行測量，并且測量時間非常長，通常一個16通道 (X16 Lane) 接插件 (Slot) 的一致性測試，需要2天的時間才能完成。由于需要篩選的料件眾多，且每次產品改版都需要重新驗證，給測試部門的設備和工程師帶來了非常大的工作量。
盡管一致性測試能避免大部分互操作問題，但仍然有可能發生這樣的情況：系統主板和板卡都能通過Tx和Rx一致性測試，但互操作時系統主板和板卡之間存在鏈路不通、掉速、掉包等問題。功能性測試能發現這些互操作問題，但無法指出任何解決問題的思路，甚至不能區分是主板還是卡板的責任。
類似的問題不斷困擾著系統公司，和眾多希望進入供應商名單的板卡公司，但沒有好的工具。
泰克解決方案
基于PCIe接口生態廠家的這些痛點，泰克推出了TMT4 PCIe性能綜合測試儀，協助客戶解決上述問題。Tektronix TMT4 PCIe性能綜合測試儀是一款高性能測試儀器，旨在為電子產品制造商提供PCI Express（PCIe）設備的綜合測試解決方案。該儀器支持PCIe Gen3/4 Tx，Rx和LTSSM綜合測試功能，能夠幫助用戶快速識別問題并加快產品上市速度。
TMT4的主要特點包括：
1）一機多用
支持PCIe 3/4 Tx，Rx和LTSSM綜合測試功能。TMT4提供了全面的PCIe測試解決方案，支持TX和RX測試、LTSSM協議交互與監測等多種測試功能，能夠有效識別PCIe Gen3/4的物理層和協議層問題。
2）一學就會

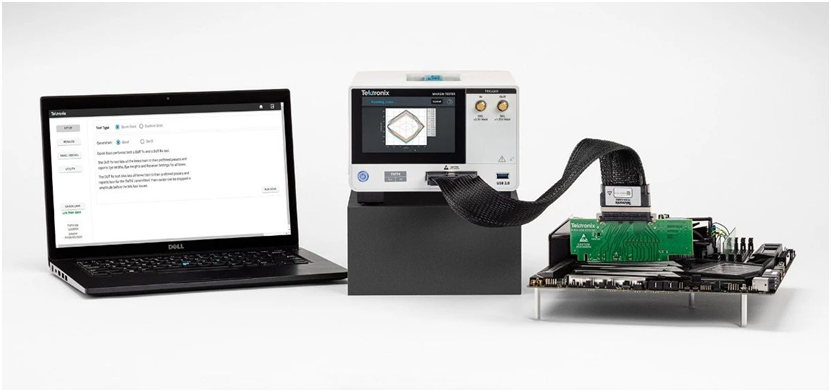

一臺便攜式儀器，一根連接線，一個測試夾具，即可完成與待測物的連接，一鍵開始PCIe測試，大大減少了工程師上手學習的時間。
3）測試飛快
16條Lane的快速掃描測試僅需1.5分鐘！
使用自定義掃描，完成16條Lane及10個preset的全組合掃描測試，也僅僅只需要15分鐘
。
4）價格不貴
相比其他PCIe Gen3/4測試儀器，TMT4價格相對較低，大幅降低測試成本。
案例分享
此案例來自國內某知名服務器廠商。在篩選供應商的板卡時，有一塊板卡和主板的互操作出現問題，掉包非常嚴重，而其它供應商的板卡則表現良好。泰克工程師在現場使用TMT4幫客戶快速測量不良板卡，以及作為對照的良好板卡的裕量。發現有兩點值得注意的地方：
1. 兩張板卡自適應出的Tx Preset系數都是P0。不良板卡的DFE1系數非常高，而良好板卡的DFE1系數非常小。意味著不良板卡的接收機做了大量的均衡補償，才得到可接受的眼圖。不良板卡的通道損耗和Tx Preset設置可能并不匹配。

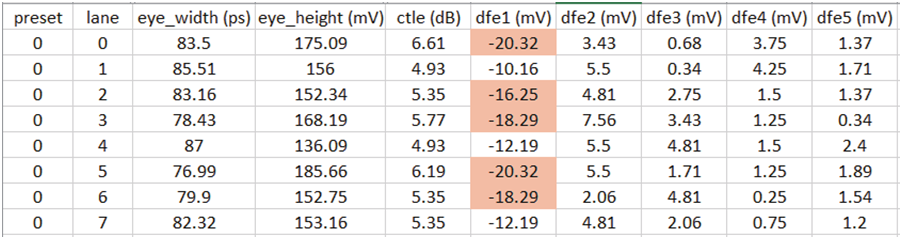

圖1 不良板卡快速掃描結果 (Preset為自協商值 )

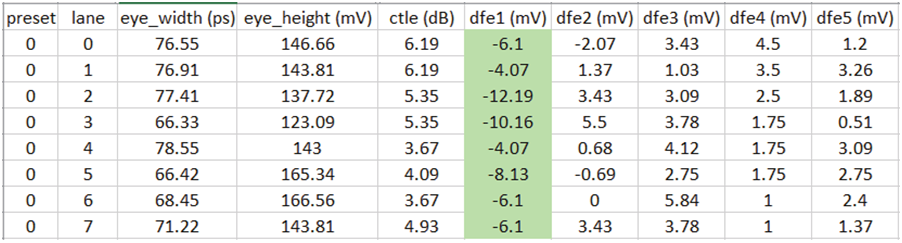

圖2 對照組表現良好板卡的快速掃描結果 (Preset為自協商值 )

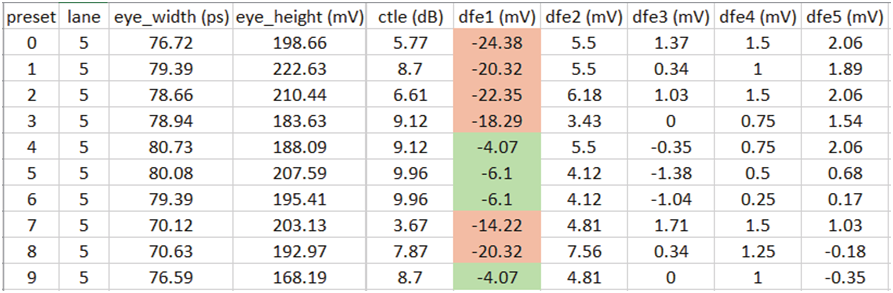

圖3 不良板卡的自定義掃描結果 (Lane5, 全部 Preset)
2. 對不良板卡進一步執行全面掃描 (Custom Scan)，掃描所有Tx Preset。發現P0并非最佳選擇，比較而言，P4/P5/P6/P9對應的DFE1數值會小的多。
根據分析，泰克給客戶提出建議：請客戶和不良板卡供應商聯絡，確定其通道損耗。確認板卡的Tx Link Training功能是否打開；如果沒有打開，請板卡廠商將原來預設值P0更改為P4，看看是否有改善。后續客戶和板卡廠商通過這樣的思路，成功的解決了互操作問題。
新一代TMT4 PCIe性能綜合測試儀
為了提高供應鏈的韌性，系統廠商都在積極主動拓展供應商渠道，但是PCIe產品的供應商板卡篩選工作非常耗時耗力。TMT4快速掃描和自定義掃描功能，可以幫助IQC和CE工程師快速檢測供應商的板卡的發送端、接收端和鏈路訓練性能，確認板卡性能是否滿足要求，還能為解決互操作問題提供調試思路。
