EV 電池充電的一個關鍵組件是 DC/DC 轉換器，如圖 1 所示。下面，我們將討論柵極驅動器電路的一些要求，這些電路通?？梢则寗訕嫵赡孀兤鞯?Si IGBT 或 SiC MOSFET。
圖 1：EV 充電系統顯示用于柵極驅動器電路的 DC/DC 轉換器及其相關的隔離式 DC/DC 轉換器（：“Murata Power Technologies enabling application solutions for EV charging stations”，electronica 2022 Power Forum）
用于關斷的負柵極驅動能力
Si IGBT 或 SiC 逆變器 MOSFET 具有負柵極驅動能力具有三個優勢：
SiC MOSFET的閾值電壓 (V th ) 在較高溫度下下降，在 EV 充電條件下可低至 1.5 V。在關斷時采用負柵極驅動可以確保器件關斷，并且關斷時間得到很好的控制。柵極電阻 (R g ) 和電容 (C g ) 控制柵極電壓 (V g )的關斷轉換時間。負驅動可以限度地減少變化并確保更快的開關，如圖 2 所示。

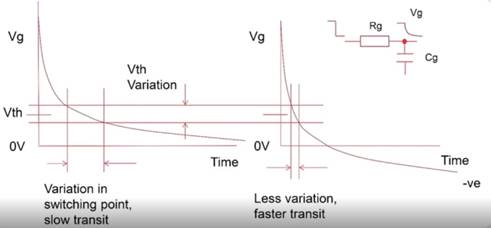

圖 2：SiC 關斷轉換顯示負電壓驅動的柵極開關優勢（：“Murata Power Technologies enabling application solutions for EV charging stations”，electronica 2022 Power Forum）
來自封裝/模塊組裝的寄生電感L會在開關瞬變期間在器件源上引起負電壓瞬變 ( V = L × di / dt )。例如，200 A/?s 的 di/dt 和 10-nH 的電感會產生 –2 V，這會有效地將器件柵源電壓 (V gs ) 增加到一個更正的值，并有可能開啟器件，如果0-V 柵極驅動器用于關斷，尤其是在高溫操作下。錯誤的器件開啟會降低效率，在壞的情況下，直通條件會導致可靠性故障。因此，柵極上的負驅動可以確保器件在這些條件下處于“關閉”狀態。
SiC MOSFET 中柵極和漏極之間的米勒電容 (C gd ) 可以通過漏極電壓耦合在柵極上產生正電壓。這也可能會導致虛假設備開啟，與上述情況非常相似。
隔離要求

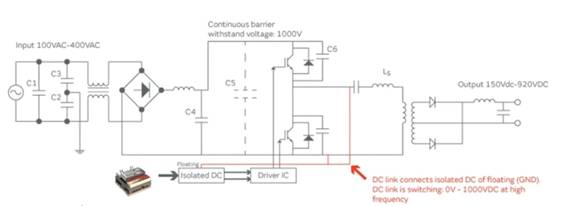

如圖 3 所示，作為柵極驅動器一部分的 DC/DC 轉換器可以看到在柵極驅動器的 PWM 頻率下切換的完整 HVDC 鏈路電壓。在 800V EV 充電器應用中，1kV 甚至 3kV 的隔離額定值可能不夠，因為這些隔離額定值測試（稱為耐壓測試）僅進行幾秒鐘。需要一個高連續隔離應力額定值，稱為連續勢壘耐受電壓，以確保長期可靠性。此外，如果 DC/DC 轉換器是安全隔離系統的一部分，例如連接到電網的系統，則它需要獲得 UL 認可的安全。

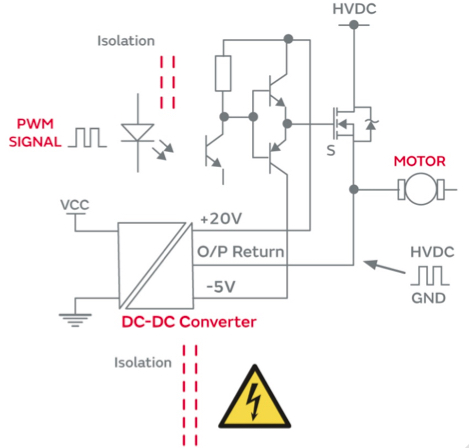

圖 3：用于柵極驅動的隔離式 DC/DC 轉換器可以看到完整的 HVDC 鏈路電壓。（：“Murata Power Technologies 為 EV 充電站提供應用解決方案”，electronica 2022 電源論壇）
局部放電額定值
IEC60270 標準中定義的局部放電測試可識別絕緣擊穿中可能出現的未來問題。在柵極驅動應用中；絕緣可以承受恒定的壓力。可以通過以下方式提高局部放電抗擾度：
適當間隔變壓器的初級和次級側
確保無空隙、固體絕緣
大于工作勢壘電壓的局部放電起始電壓 (PDIV) 可以為其使用提供信心，并且應該充分表征。
共模瞬變抗擾度
隔離式 DC/DC 轉換器兩端電壓 dV/dt 的高轉換率也會導致電流流過隔離電容 (C c )。SiC MOSFET 的壓擺率可高達 200 kV/?s，因此即使是 3 pF 的電容也會產生 600 mA 的電流 ( I = Cc × dV / dt )。這種電流瞬變會在接地回路中的電阻R和電感L上產生大量電壓降。這反過來會在控制電子設備中產生電磁干擾和故障。共模瞬態抗擾度 (CMTI) 是承受這些事件的能力。因此，低 C c是改善 CMTI 的關鍵。
身體方面的考慮
EV 充電器電子設備中的電路板空間可能非常有限。薄型、表面貼裝封裝的隔離式 DC/DC 轉換器在放置方面提供了更大的靈活性，并且可以減少整個模塊的占地面積。一個例子是將它們放置在柵極驅動 PCB 下方。
因此，大功率開關應用中的隔離式 DC/DC 轉換器，如 EV 充電應用，需要滿足上述特定要求，而標準 DC/DC 轉換器可能無法滿足這些要求。Murata 的MGJ2D隔離式柵極驅動 DC/DC 轉換器（圖 4）具有以下特性：
表面貼裝、薄型封裝的額定功率為 2 W，典型開關頻率約為 85–110 kHz
用于 IGBT、SiC 或 MOSFET 柵極驅動的雙極 (+/–) 輸出電壓。提供 15 V/–9 V、15 V/–5 V 和 20 V/–5 V 的輸出電壓（不同部件號）。雙極電壓是使用具有短路保護的 pnp 射極跟隨器分流器網絡產生的。
5.7-kV 隔離測試額定值（在生產中測試持續時間為 1 秒）。該部件還提供功能性（非安全屏障）、連續 2.5kV 屏障電壓能力。測得的 PDIV 電壓超過 2.5 kV。
CMTI 的特征為 >200 kV/?s。
C c值很低 (3 pF)。
這些特性使它們非常適合用作 EV DCFC 800-V 應用的柵極驅動器中的隔離式 DC/DC 轉換器。高隔離度、PD 和 CMTI 額定值還可以確保這些應用中的長期可靠性，尤其是在 SiC MOSFET 具有更快開關特性的情況下。
