陶瓷電容真的會老化？什么是十倍時？
隨著時間的推移，陶瓷電容會因結構的變化而失去一部分容值。這種損耗是無法避免的，但可以測量并確定。原廠通常會使用十倍時作為這一損失的計量單位。
舉例而言，我們來檢查一下KEMET料號為C1210C106K4RACTU的物料。這是具有X7R溫度系數的10uF物料。KEMET將此物料的損失指定在回流焊接后特定時窗中的設計公差范圍內，并使用十倍時來衡量此過程。在這種情況下，“十倍時”指的是比上一次測量時間長十倍的時間，即時間的對數尺度，而非線性尺度。為了更直觀地說明，請查看以下由KEMET提供的簡單圖表。

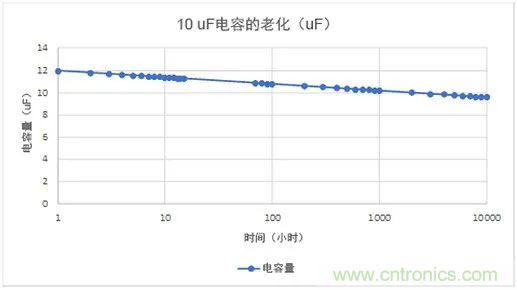

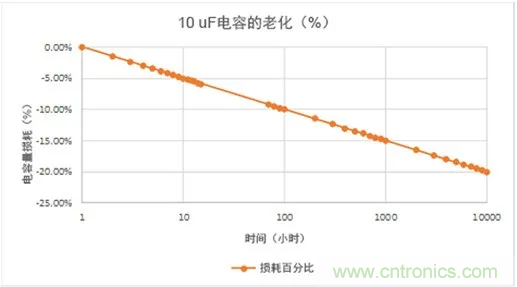

電容老化電容老化
如圖所示，在最后一次熱循環后，電容每十倍時損失約5%的總電容值。在回流制程后一個小時，它的讀數約為12uF。十個小時或十倍時后，它的電容將下降5%。一百個小時或二十倍時后，它又會下降5%。一千個小時或三十倍時后，它又會再下降5%，這符合其預期的設計公差。
每十倍時下降5%的現象將在電容的生命周期內無限期持續，直到它經受另一次超過130°C的熱應力事件。這會將電容重置為12uF，并啟動十倍計時器，從而實現物料的“去老化”。
