【導讀】SMT厚膜電阻在很多電路上應用，在很多時候很多工程師都忽略一些問題，容易導致SMT厚膜電阻燒毀。其實在電路的設計上，SMT厚膜電阻的額定功率和耐受電壓值要非常重視，因為這兩個參數對整個電路系統的可靠性影響非常大。

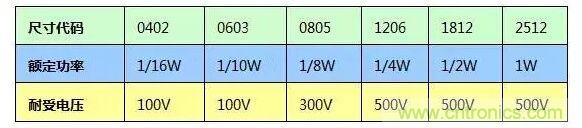

SMT厚膜電阻在很多電路上應用，在很多時候很多工程師都忽略一些問題，容易導致SMT厚膜電阻燒毀。其實在電路的設計上，SMT厚膜電阻的額定功率和耐受電壓值要非常重視，因為這兩個參數對整個電路系統的可靠性影響非常大。
一、SMT厚膜電阻耐壓值不夠電阻容易被擊穿
SMT厚膜電阻耐壓值選擇不合適的情況下，也會因為電阻被擊穿而導致系統設計損壞。我們在AC-DC開關電源模塊在設計的輸入前端，在保證插頭或連接器斷開后，在輸入端L、N上的滯留電壓在1S之內衰減到初始值的37%，因此，在設計時一般會采用并接一個 或兩個MΩ級阻抗的電阻進行能量泄放，而輸入端是高壓，即電阻兩端是要承受高壓的，當電阻的耐壓值低壓輸入端高壓的情況下，就會產生失效。
二、選擇SMT厚膜電阻的兩倍功率
列如在實際使用中，如果電路中流過電阻的電流為100mA，阻值為100Ω，那么在電阻上的功率消耗為1W，選擇常用的貼片電阻，如封裝為0805或1206等是不合適在這個電路中使用，會因電阻額定功率小而出現燒毀的問題。因此，選擇電阻的額定功率要滿足在1W以上，也就是電路設計選擇電阻的功率余量一般在2倍以上，否則電阻上消耗的功率會使電阻過熱而失效。
處理好以上兩點就可以很好的實現SMT厚膜電阻使用安全，在電路設計的時候也可以避免失敗次數，可以在相關測試環境的減少因SMT厚膜電阻的損壞而造成整個電路的燒毀。
