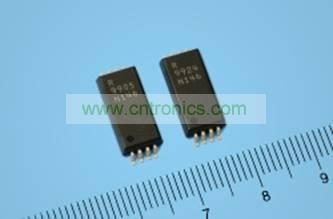

高級半導體解決方案領導廠商瑞薩電子株式會社近日宣布推出用于逆變器的長爬電距離光電耦合器PS9905，其適于采用690 V最高商業電源電壓的工業設備或者采用1,000 V高壓的太陽能發電系統之類的應用。新款PS9905器件是一款外部爬電距離為 14.5 mm的光電耦合器，其超過安全標準（IEC 61800）指定的防止電擊等事故發生所需的爬電距離 - 13.8 mm。
還提供一款高速光電耦合器PS9924，它在提供14.5 mm的長爬電距離的同時，還支持10 Mb/s的內部系統通信速度。在那些爬電距離超過10 mm的產品之中，它提供了業內最佳的低功耗特性，使其成為那些需要高絕緣電壓和低功耗的應用的理想之選。
隨著大家越來越努力減少CO2排放量和降低能耗以便保護環境，在工業應用和太陽能發電系統內使用逆變器就迅速發展為一種實現低功耗電機控制和降低功率轉換損耗的方法。這些逆變器由采用功率器件的高壓電路模塊和采用微控制器（MCU）等器件的控制電路箱組成。需要光電耦合器，以便在為2個電路模塊實現電絕緣的同時，驅動功率半導體器件。
瑞薩已經開始批量生產爬電距離為8 mm、用于驅動逆變器電路內IGBT的小型光電耦合器。然而，這類系統開始需要處理越來越高的電壓，從而讓降低電流水平成為可能，進而降低功率損耗和在逆變器電機之間將更細的電纜用作電力電纜。為了順應這種市場趨勢，瑞薩推出了面向采用690 V電源的工業系統和1,000 V太陽能發電系統內逆變器的光電耦合器PS9905與PS9924。新款光電耦合器具有14.5 mm的長爬電距離，滿足適用安全標準的要求。
新款PS9905和PS9924的主要特性：
•（1）符合面向690 V工業系統和1,000 V太陽能發電系統的逆變器的安全標準的要求（PS9905）
為了為采用690 V電源的工業系統內的逆變器實現強化絕緣和為處理1,000 V電壓的太陽能發電系統內的逆變器實現基本絕緣，IEC 61800標準要求爬電距離分別不低于13.8 mm和10 mm。新款PS9905采用的設計增強特性實現了14.5 mm的爬電距離，輕松滿足了安全標準的要求。7,500 Vrms的絕緣電壓適于需要高壓處理能力的設備。
•（2）有助于實現更小巧的逆變器（PS9905）
新款PS9905可以實現以前需要2個爬電距離為8 mm的瑞薩電子光電耦合器方能實現的功能。這樣就將安裝面積縮小了近30%。并且，新開發的8引腳表面貼裝封裝為這款高速光電耦合器實現了爬電距離超過10 mm的光電耦合器之中最小的安裝面積。
•（3）利用IGBT光電耦合器在2.5 A輸出端實現了高速響應（PS9905）
這款光電耦合器采用了利用瑞薩電子獨有的BiCMOS工藝制造而成的光接收IC，從而能夠在將電路電流（Icc）保持在3 mA以下和提供低于150 ns的短延遲時間（tPHL、tPLH）的同時，實現低寄生電容。高速響應是用于驅動帶有2.5 A輸出的IGBT的光電
耦合器行業內最快的，從而能夠在逆變器控制之后提高輸出電流精度。
•（4）利用10 Mb/s高速光電耦合器實現了低功耗（PS9924）
優化被整合到光電耦合器內的光接收IC的設計讓我們能夠?qū)崿F(xiàn)10 mm以上的長爬電距離和大幅降低功耗。輸入電流（IFHL）為5 mA（最大值），電路電流（Icc）為5 mA（典型值）。支持3.3 V和5 V的電源電壓，并且其工作溫度范圍很寬，介于−40℃和110℃之間。光電耦合器可以用來在具有高安裝密度特性且在高溫環境中運行的小型系統內實現通信。
瑞薩相信新款光電耦合器將有助于實現電壓處理能力更高、更小巧的轉換器，而它們預計能夠推動市場增長。公司計劃在繼續開發新產品以便滿足高溫和高輸出要求的同時開展大規模促銷活動。瑞薩還通過整合了微控制器和用于逆變器的IGBT的完整解決方案來為系統設計者提供支持。
定價和供貨情況
現已開始供應瑞薩電子新款光電耦合器樣品，單價為4.0美元。今天已投入批量生產，2012年10月月產量將達到1,000,000件。
